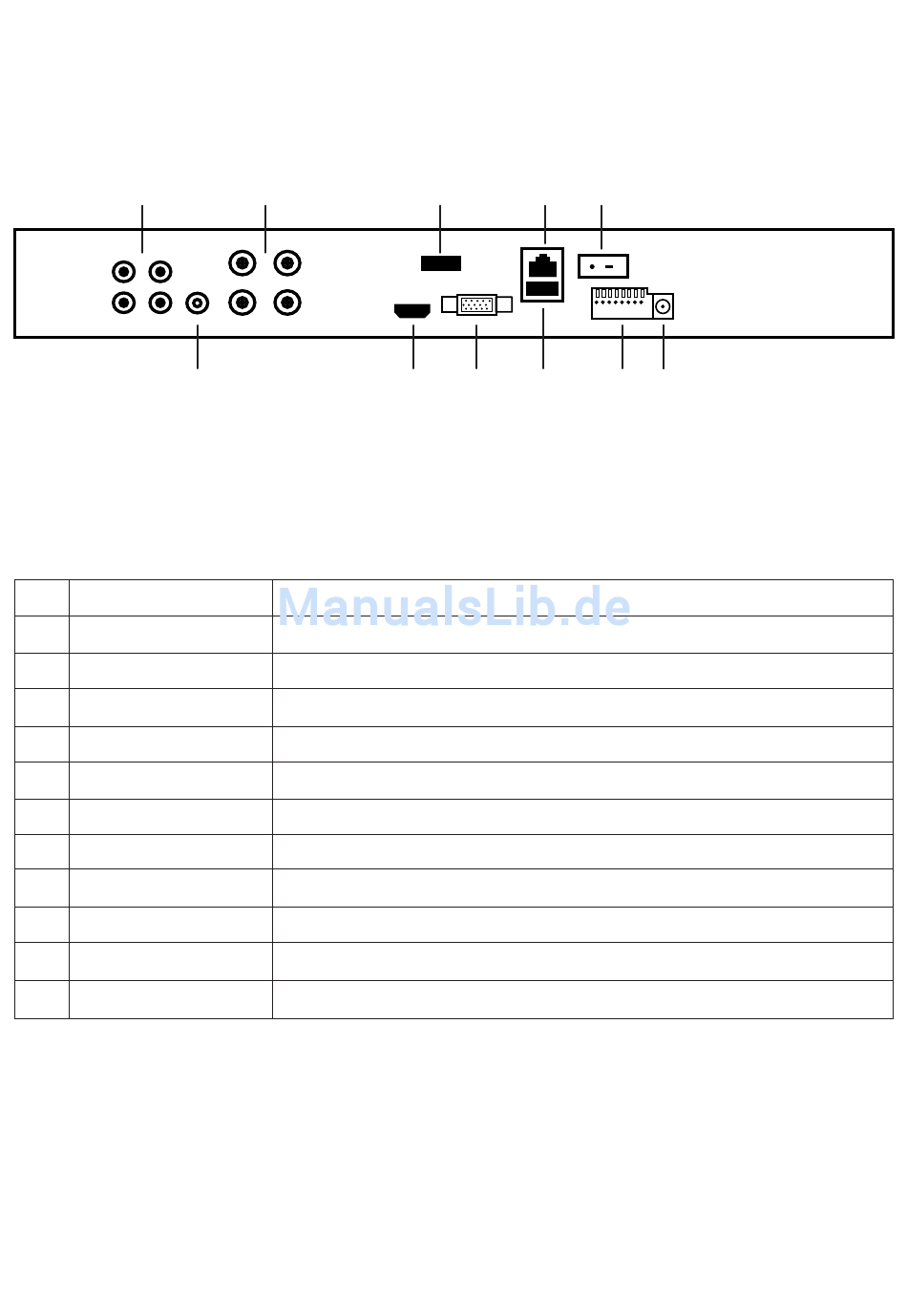

4.2 Rückseite
Beispiel: DVR420Sv.2
1
Nr.
Bezeichnung
1
Audioeingänge
2
Videoeingänge
3
e-SATA
4
Ethernet-Schnittstelle
5
Ein-/Aus-Schalter
6
Audioausgang
7
HDMI-Port
8
VGA-Port
9
USB-Schnittstelle
10
RS-485/Sensor/Alarm
11
Spannungsversorgung
2
6
Beschreibung
4-8 Audioeinänge (Schnittstelle) / DVR1620v.2: Kanal 9-16 über beiliegende Kabelpeitsche
Anschluss der Videoeingänge von Kanal 1-4/1-8/1-16 (BNC-Buchsen)
Anschluss einer externen eSATA Festplatte
Anschluss für LAN, Ethernet (RJ45-Schnittstelle)
Spannungsversorgung ein- und ausschalten
Audioausgang (Schnittstelle = Cinch)
Anschluss eines HD-Monitors (optional, z.B. VM2401)
Anschluss eines VGA-Monitors, z.B. PC-Monitor (optional)
Anschluss einer USB-Maus oder eines USB-Speichersticks
RS485/Sensor/Alarm-Schnittstelle (siehe folgende Abbildung)
Anschluss der Spannungsversorgung 12 V DC
3
4
7
8
9
5
10
11
7
