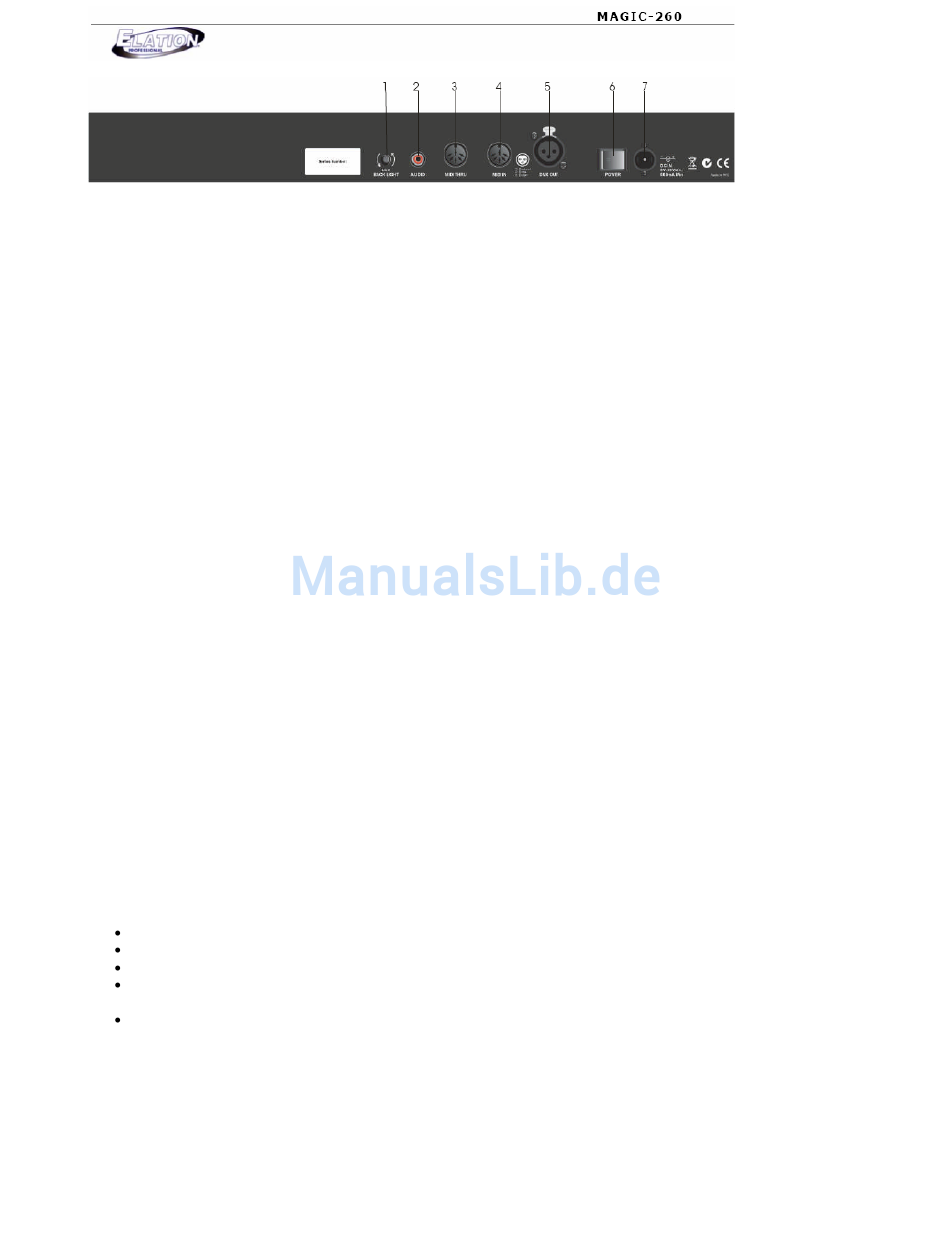

Abschnitt 7: Überblick Geräterückseite
1. Drehregler LCD HINTERGRUNDBELEUCHTUNG:
Der Drehregler für die LCD HINTERGRUNDBELEUCHTUNG wird zum Einstellen der
Helligkeit des LCD benutzt. Mit Rechtdrehung wird die Anzeige heller, mit Linksdrehung wird
sie dunkler.
2. AUDIO RCA (CINCH) Eingang:
Den AUDIO Eingang benutzen Sie zur Synchronisierung von Showsch ritten mit einer
Audioquelle. Nehmen Sie den Anschluss mit einem RCA (Cinch) Kabel am Line Level
Ausgang eines Mischpultes vor. Mit Tastendruck auf die AUDIO -Taste auf der Frontblende
wird der AUDIO Eingang aktiviert.
3. MIDI THRU Durchschleifungsbuchse:
Die Buchse zur MIDI DURCHSCHLEIFUNG dient dem Anschluss eines weiteren MIDI
kompatiblen Geräts, das ein MIDI Signal benötigt.
4. MIDI IN Eingangsbuchse:
Die MIDI Eingangsbuchse dient dem Empfang von MIDI Signalen von einem MIDI
Sequencer, Keyboard ode r einem sonstigen MIDI kompatiblen Gerät. Bei Anschluss an MIDI
Sequencer, Keyboard oder sonstiges MIDI Signal erzeugende Gerät kann auf Szenen,
Shows und die Blackout-Funktionen fern zugegriffen werden.
5. DMX OUT Ausgangsbuchse:
Die DMX Ausgangsbuchse muss an das erste in Reihe geschaltete DMX Gerät
angeschlossen werden. Nehmen Sie den Anschluss mit einem DMX kompatiblen Kabel am
DMX Ausgang des Controllers und dem ersten DMX Beleuchtungskörper oder Pack in der
Reihenschaltung vor.
6. POWER Hauptschalter:
Mit dem Hauptschalter schalten Sie das Gerät ein und aus.
7. DC IN Eingangsbuchse:
Schließen Sie das mitgelieferte Netzteil an der DC IN Eingangsbuchse an.
Abschnitt 8: Technische Spezifikationen
Anschlussleistung
LCD
DMX Ausgang
Abmessungen
Gewicht
min. DC 9-15V, 600mA
80 Schriftzeichen, blaue Hintergrundbeleuchtung
3-polige DMX Buchsen
241 mm (L) x 102 mm (H) x 530 mm (B) (einschließlich
Kunststoff-Formteile)
2,1 kg
Seite 11 von 35
