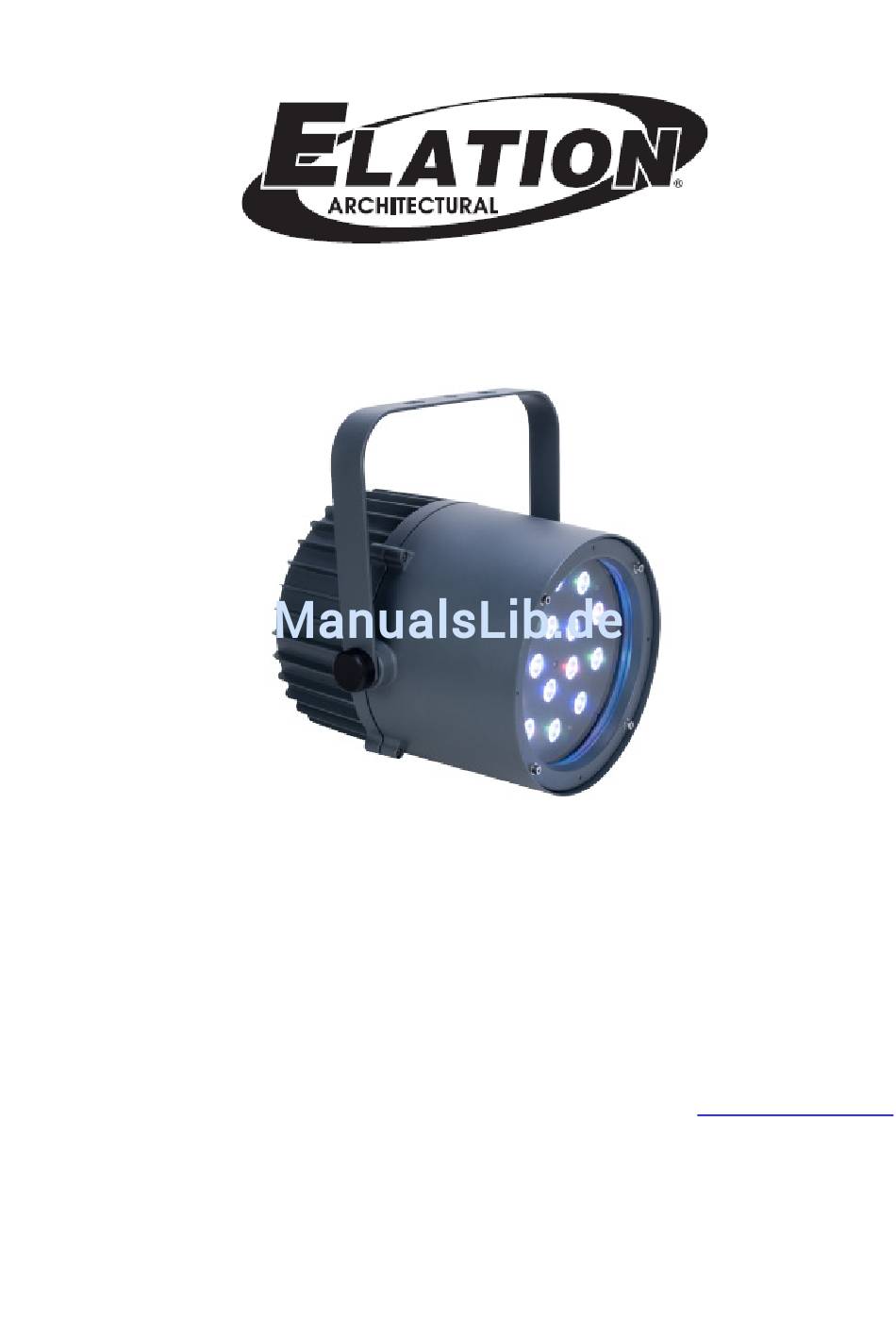

- Seite 1 ELAR EX TRIPAR BEDIENUNGSANLEITUNG Elation Architectural Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu 5/10...
-
Seite 2: Inhaltsverzeichnis
Elar EX Tripar Inhaltsangabe ALLGEMEINE INFORMATIONEN ......................3 ALLGEMEINE ANWEISUNGEN ......................3 FUNKTIONEN ............................3 SICHERHEITSMASSNAHMEN ......................4 INBETRIEBNAHME ..........................5 BEDIENUNGSANWEISUNGEN ......................7 3 KANAL MODUS - DMX-WERTE UND EIGENSCHAFTEN ..............9 4-KANAL-MODUS - DMX WERTE UND EIGENSCHAFTEN ..............9 5-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN .............. -
Seite 3: Allgemeine Informationen
Elar EX Tripar ALLGEMEINE INFORMATIONEN Auspacken: Vielen Dank, dass Sie sich für den Kauf des ELAR EX TRIPAR von Elation Architectural® entschieden haben. Jeder ELAR EX TRIPAR wurde gründlich überprüft und ist in einwandfreiem Betriebszustand verschickt worden. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstehen konnten. -
Seite 4: Sicherheitsmassnahmen
Elar EX Tripar SICHERHEITSMASSNAHMEN • Vergewissern Sie sich, dass die lokale Stromspannung der geforderten Spannung Ihres Geräts entspricht. • Versuchen Sie nicht das Gerät zu bedienen, wenn das Stromkabel ausgefranst oder abgebrochen ist. • Versuchen Sie nicht, den Erdungsbolzen des Stromkabels zu entfernen oder abzubrechen. -
Seite 5: Inbetriebnahme
Elar EX Tripar INBETRIEBNAHME Stromzufuhr: Die ELAR EX TRIPAR von Elation enthält ein elektronisches Vorschaltgerät, das automatisch die Stromspannung erkennt, sobald es angeschlossen wird. Mit der elektronischen Stromversorgungseinheit müssen Sie sich keine Sorgen über die Spannung in Ihrer Steckdose machen, diese Einheit kann überall angeschlossen werden. - Seite 6 Elar EX Tripar INBETRIEBNAHME (Fortsetzung) Abschlusswiderstand reduziert Signalfehler und verhindert Probleme und Störungen bei der Signalübertragung. Es ist immer empfehlenswert, ein DMX- Abbildung 4 Abschlusselement (120 Widerstand) zwischen den PIN 2 (DMX-) (DMX letzen Scheinwerfers zu benutzen. Cinch-5-Pin-DMX-Stecker. Manche Hersteller benutzen für die Datenübertragung DMX512- Datenkabeln mit 5 Pins anstatt mit 3 Pins.
-
Seite 7: Bedienungsanweisungen
Laufs und die Programmwahl zu steuern. DMX-Steuerung: Die Steuerung mittels DMX-Controller von Elation ® gibt dem Benutzer die Freiheit seine eigenen Programme zu erstellen, die auf seine eigenen und individuellen Bedürfnisse angepasst sind. Beachten Sie: Ihr Scheinwerfer verfügt über vier unterschiedliche DMX-Kanal-Modi. Um den gewünschten DMX-Modus einzustellen, sehen Sie bitte weiter unten im Text. - Seite 8 Adresse einzugeben. Siehe für Beispiele ADRESSE EINSTELLEN. 2. Jetzt können Sie den Scheinwerfer mithilfe der XLR Verbindung an einen beliebigen standardmäßigen DMX-Controller von Elation® anschließen. Bitte lesen Sie auf den Seiten 9-12 für eine detaillierte Beschreibung der DMX-Modi, Werte und Eigenschaften.
-
Seite 9: Kanal Modus - Dmx-Werte Und Eigenschaften
Elar EX Tripar 3 KANAL MODUS - DMX-WERTE UND EIGENSCHAFTEN Kanal Wert Funktion 1 – 255 0% - 100% 1 – 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 4-KANAL-MODUS - DMX WERTE UND EIGENSCHAFTEN Kanal... -
Seite 10: 5-Kanal-Modus - Dmx-Werte Und Eigenschaften
Elar EX Tripar 5-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN Kanal Wert Funktion 1 – 255 0% - 100% 1 – 255 GRÜN 0% - 100% 1 - 255 BLAU 0% - 100% 1 - 255 HAUPTDIMMER 0% - 100% 0 – 15... -
Seite 11: Reinigung
Elar EX Tripar 6-KANAL-MODUS - DMX-WERTE UND EIGENSCHAFTEN (Fortsetzung) BEACHTEN SIE: Wenn der Wert des Kanals 6 zwischen 128-255 eingestellt ist, werden die Werte 0-255 von Kanal 5 die Geschwindigkeit des Programms steuern. Wenn der Wert des Kanals 6 zwischen 16-127 eingestellt ist, werden die Werte 16-255 von Kanal 5 das Stroboskop steuern. -
Seite 12: Technische Spezifikationen
Elar EX Tripar TECHNISCHE SPEZIFIKATIONEN MODELL ELAR EX TRIPAR Jede sichere Arbeitsposition Betriebsposition: 90V ~ 240V/60~50Hz Stromversorgung: 15 x 3 Watt LEDs LEDs: Leistungsverbrauch: IP-Rating: 40 Grad Abstrahlwinkel: 10lbs./ 4,8kg Gewicht: 241mm (L) x 203mm (B) x 305mm (H) Abmessungen:... -
Seite 13: Rohs - Ein Wichtiger Beitrag Zur Erhaltung Der Umwelt
Funktionsweise elektrische oder elektromagnetische Felder erfordert - kurzum: alles was wir im Haushalt und bei der Arbeit an Elektronik um ums herum haben. Als Hersteller der Markengeräte von AMERICAN AUDIO, AMERICAN DJ, ELATION professional und ACCLAIM Lighting sind wir verpflichtet, diese Richtlinien einzuhalten. Bereits 2 Jahre vor Gültigkeit der ROHS Richtlinie haben wir deshalb begonnen, alternative, umweltschonendere... -
Seite 14: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Für die Markengeräte von AMERICAN DJ und AMERICAN AUDIO heißt das, dass diese für Sie kostenfrei an Sammelstellen abgegeben werden können und dort in den Verwertungskreislauf eingebracht werden können. Die Markengeräte unter dem Label ELATION professional, die ausschließlich im professionellen Einsatz Verwendung finden, werden durch uns direkt verwertet. -
Seite 15: Notizen
Elar EX Tripar NOTIZEN ©ELATION ARCHITECTURAL® Elar EX Tripar... - Seite 16 Elar EX Tripar Elation Architectural Junostraat 2 6468 EW Kerkrade The Netherlands www.elationlighting.eu ©ELATION ARCHITECTURAL® Elar EX Tripar...
