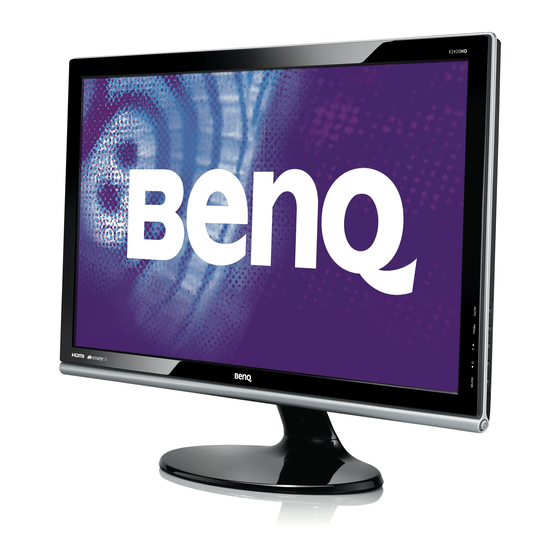

- Seite 1 LCD-Monitor Benutzerhandbuch E2220HD E2420HD EW2420 Willkommen...
-
Seite 2: Copyright
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Frontansicht .............................6 Rückansicht .............................6 Installation der Monitor-Hardware ................7 So trennen Sie den Monitorsockel ab ..................12 Optimale Benutzung des BenQ-Monitors ..............13 Installation auf einem neuen Computer ..................14 Aktualisierung des Treibers auf einem bereits installierten Computer ........15 Windows 7-System installieren ....................16 Windows Vista-Systeme installieren ....................17... -
Seite 4: Erste Schritte
1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor E2420HD Monitorständer Schnellstartanleitung... -
Seite 5: Audiokabel
Videokabel: DVI-D (Optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich) Videokabel: HDMI (Optionales Zubehör für Modelle mit HDMI-Eingängen; separat erhältlich) Audiokabel USB-Kabel Kopfhörer-Haken Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. -
Seite 6: Monitoransicht Und Anschlüsse
2. Monitoransicht und Anschlüsse Frontansicht E2420HD Rückansicht 1. Lautsprecher 2. Netzbuchse 3. Eingang und Ausgang 4. Kabelklemme 5. HDMI-Anschluss x 2 6. DVI-D-Anschluss 7. D-Sub-Anschluss 8. USB-Anschluss x 1 (Upstream; Verbindung mit PC) 9. Sperrschalter 10.USB-Anschluss x 2 (Downstream; Verbindung mit USB-Geräten) 11. -
Seite 7: Installation Der Monitor-Hardware
3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. - Seite 8 2. Schließen Sie das PC-Videokabel an. D-Sub-Kabel anschließen Schließen Sie den Stecker des D-Sub-Kabels (an dem Ende ohne Ferritfilter) am Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels (das Ende mit Ferritfilter) am Video-Anschluss des Computers an. Ziehen Sie alle Schrauben fest, um zu verhindern, dass die Stecker während des Betriebs aus Versehen herausfallen.
- Seite 9 3. Schließen Sie das Audiokabel an. Schließen Sie das Audiokabel an den Anschluss auf der Rückseite des Monitors (Eingang) und die Audioausgabe-Schnittstelle Ihres Rechners an. Wenn Sie lieber externe Lautsprecher verwenden möchten, benutzen Sie bitte ein anderes Audiokabel (wird normaleweise mit den Lautsprechern geliefert), um den Monitor (Ausgang) mit der Eingangsbuchse der Lautsprecher zu verbinden.
- Seite 10 5. Anschließen des Netzkabels an den Monitor. Stecken Sie das eine Ende des Netzkabels in die Buchse 'POWER IN' auf der Rückseite des Monitors. Schließen Sie das andere Ende noch nicht an eine Netzquelle an. 6. Führen der Kabel durch die lose Klammer. Lösen Sie die Klammer, mit der das Kabel zusammengehalten wird, indem Sie den Clip wie gezeigt nach innen drücken.
- Seite 11 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste rechts am Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: Optimale Benutzung des BenQ-Monitors auf Seite 13, installieren Sie die Monitor Software. Installation der Monitor-Hardware...
-
Seite 12: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. -
Seite 13: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 14: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für... -
Seite 15: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Kompatibilität mit den Betriebssystemen (OS) Windows XP, Windows Vista und Windows 7 Operating System nachgewiesen. Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 16: Windows 7-System Installieren
Eigenschaften 4. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Update des Treibers 5. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein. Treiber-Aktualisierungssoftware Computer nach 6. Wählen Sie im Fenster die Option Treiber-Software durchsuchen 7. -
Seite 17: Windows Vista-Systeme Installieren
Benutzerkonto-Steuerung 5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Update des Treibers 6. Legen Sie die BenQ LCD-Monitor CD-ROM in das CD-ROM-Laufwerk des Computers ein. Treiber-Aktualisierungssoftware Computer nach 7. Wählen Sie im Fenster die Option Treiber-Software durchsuchen 8. -
Seite 18: Windows Xp-Systeme Installieren
Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet. - Seite 19 Dies schließt den Assistenten und bringt Sie zum Fenster Monitoreigenschaften zurück. 11. Klicken Sie auf Schließen Schließen Sie danach das Fenster Eigenschaften von Anzeige. Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde. Optimale Benutzung des BenQ-Monitors...
-
Seite 20: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 21: So Stellen Sie Den Monitor Ein
6. So stellen Sie den Monitor ein Die Steuerpalette AUTO : Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. MENÜ -Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. Lautstärketaste : Dient der Erhöhung. -
Seite 22: Direkttasten-Modus
Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Lautstärken-Direkttasten Drücken Sie auf die -Taste, um die Lautstärkenanzeigen aufzurufen. Wenn Sie weiter auf die -Taste drücken, wird die Lautstärke erhöht. Mit der -Taste können Sie die Lautstärke verringern. -
Seite 23: Hauptmenü-Modus
Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Drücken Sie auf die MENU -Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt fünf OSD-Hauptmenüs: 1. -
Seite 24: Anzeigemenü
ANZEIGE-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY MODE: Standard ANZEIGE auszuwählen, und drücken Sie Auto Adjustment auf die ENTER -Taste, um zum Menü... - Seite 25 H. Position Stellt die horizontale Drücken Sie auf die Taste 0 bis 100 Position des oder , um den Wert Bildschirmbildes ein. einzustellen. V. Position Stellt die vertikale Position 0 bis 100 des Bildschirmbildes ein. Pixeluhr Passt das 0 bis 100 Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem...
- Seite 26 BILD-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE MODE: Standard BILD auszuwählen, und drücken Sie auf Brightness ENTER -Taste, um zum Menü...
- Seite 27 Farbe - Drücken Sie auf ENTER , um zum Farbe-Menü zu gelangen. Normal Ermöglicht die Drücken Sie auf die Taste Ansicht von Videos oder , um diese Option und Standbildern in auszuwählen. natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe. Bläulich Wendet einen kühlen Ton auf das Bild an.
- Seite 28 • JA Farbe zurücks. Stellt die Drücken Sie auf die oder benutzerdefinierten • NEIN -Taste, um die Einstellungen Farbeinstellungen zu ändern. unter Benutzer die Voreinstellungen ab Werk zurück. MENU Drücken Sie auf , um das Menü Farbe zu beenden. • EIN Verbessert die Drücken Sie auf die oder...
- Seite 29 BILD ERWEITERT-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um BILD ERWEITERT auszuwählen, und Picture Mode Standard drücken Sie auf die ENTER -Taste, um zum Senseye Demo...
- Seite 30 • Spar - für das Sparen von Energie durch geringem Stromverbrauch, wobei für alle laufenden Programme nur ein Minimum an Helligkeit bereitgestellt wird. • EIN Demo Senseye Zeigt die Vorschau von Drücken Sie auf die Taste Bildschirmbildern im unter • AUS oder , um die Bildmodus ausgewählten...
- Seite 31 • Seitenverhältnis - Das Eingangsbild wird ohne geometrische Verzerrung angezeigt, und der Bildschirm wird soweit wie möglich ausgefüllt. 16:9-Bilder füllen den Bildschirm horizontal, während 4:3-Bilder ihn vertikal füllen. • RGB Farbformat Ermittelt den Farbraum Drücken Sie auf die ENTER (RGB oder YUV) basierend -Taste, um diese •...
-
Seite 32: Menü Audio
Menü Audio Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENÜ 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die oder -Taste, um AUDIO MODE: Standard AUDIO auszuwählen. Drücken Sie Volume anschließend auf die ENTER -Taste, um Mute... -
Seite 33: Systemmenü
SYSTEM-Menü Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. MENU 1. Drücken Sie auf die -Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM MODE: Standard SYSTEM auszuwählen, und drücken Sie Input D-sub auf die ENTER... - Seite 34 OSD-Einst. - Drücken Sie auf ENTER , um zum OSD-Einst. -Menü zu gelangen. • English Sprache Stellt die Sprache des Drücken Sie auf die Taste OSD-Menüs ein. • Français oder , um den Wert • Deutsch einzustellen. • Italiano • Español •...
- Seite 35 • JA OSD-Sperre Verhindert, dass alle Drücken Sie auf die Taste Monitoreinstellungen • NEIN oder , um den Wert unbeabsichtigt geändert einzustellen. werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Um die Direkttasten deaktiviert. OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie die „MENU”...
- Seite 36 • EIN Automatischer Wenn diese Funktion Drücken Sie auf die HDMI-Wechsel aktiviert ist, befindet sich der ENTER -Taste, um diese • AUS HDMI-Anschluss in der Option auszuwählen. Schleife für die automatische Drücken Sie auf die Eingangsauswahl. Ansonsten oder -Taste, um die kann HDMI nur durch Einstellungen zu ändern.
-
Seite 37: Fehlerbehebung
7. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie die Anweisungen unter dem Link "Die Bildschirmauflösung verändern" auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. - Seite 38 Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar: • Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden. • Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.
-
Seite 39: Weitere Hilfe
• Installieren Sie, falls vorhanden, einen entsprechenden Treiber für das USB-Gerät. Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com. Fehlerbehebung...
