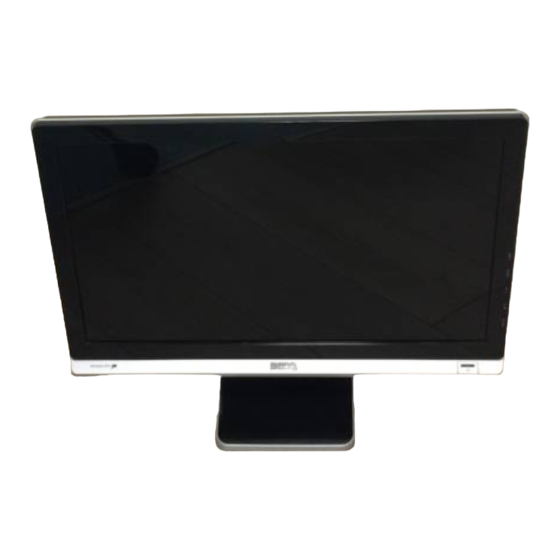

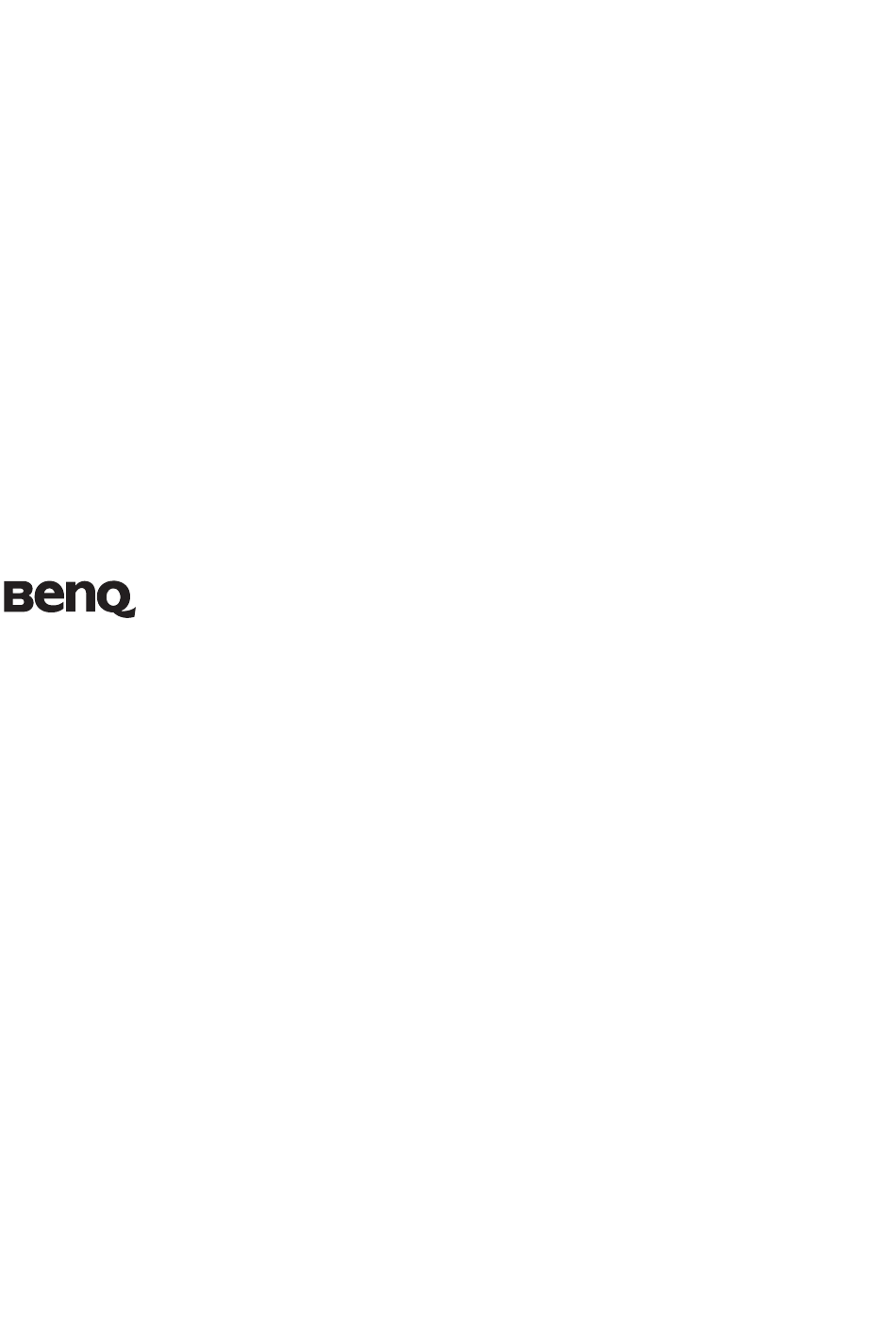

- Seite 1 LCD-Monitor Benutzerhandbuch E900HD/E900HDA E900HDP/E900HDAP E2200HD/E2200HDA M2200HD M2400HD/E2400HD Willkommen...
-
Seite 2: Copyright
BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen. -
Seite 3: Inhaltsverzeichnis
Rückansicht ......................... 6 Installation der Monitor-Hardware ..................7 So trennen Sie den Monitorsockel ab ..............11 Optimale Benutzung des BenQ-Monitors ................ 12 Installation auf einem neuen Computer ..............13 Aktualisierung des Treibers auf einem bereits installierten Computer ....14 Windows Vista-Systeme installieren ................ 15 So nehmen Sie die Installation im System Windows XP vor ........16... -
Seite 4: Erste Schritte
1. Erste Schritte Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben. BenQ LCD-Monitor Monitorständer Schnellstartanleitung CD-ROM... -
Seite 5: Audiokabel
Videokabel: DVI-D (Optionales Zubehör für Modelle mit DVI-Eingängen; separat erhältlich) Videokabel: HDMI (Optionales Zubehör für Modelle mit HDMI-Eingängen; separat erhältlich) Audiokabel Webcam 2,0M (Nur für M2200HD und M2400HD) USB-Kabel (Nur für M2200HD und M2400HD) Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. -
Seite 6: Monitoransicht Und Anschlüsse
(Nur für M2200HD und M2400HD) Das obige Diagramm kann sich von Modell zu Modell unterscheiden. LCD-Modell Verfügbare Anschlüsse E900HDA, E900HDAP, E2200HDA D-Sub-, Eingangs-, Kopfhörerbuchse E900HD, E900HDP D-Sub-, DVI-D-, Eingangs-, Kopfhörerbuchse E2200HD, E2400HD D-Sub-, DVI-D-, HDMI-, Eingangs-, Kopfhörerbuchse M2200HD D-Sub-, DVI-D-, HDMI-, Eingangs-, Kopfhörerbuchse;... -
Seite 7: Installation Der Monitor-Hardware
3. Installation der Monitor-Hardware Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors. 1. Anbringen des Monitorsockels. Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. - Seite 8 Das im Lieferumfang enthaltene Videokabel kann sich von dem in der Abbildung des Steckers auf der rechten Seite je nach LCD-Modell unterscheiden. DVI-D steht nur für die Modelle E900HD, E900HDP, M2200HD, E2200HD, M2400HD und E2400HD zur Verfügung. HDMI steht nur für die Modelle M2200HD, E2200HD, M2400HD und E2400HD zur Verfügung.
- Seite 9 4. Schließen Sie USB-Geräte an. (Nur für Modelle M2200HD und M2400HD) Schließen Sie das USB-Kabel an den PC und den Monitor Schließen Sie das USB-Kabel (für die Übertragung von Daten und Videos) an den Computer an, bevor Sie das USB-Hub und die Webcam verwenden (Nur für M2200HD und M2400HD).
- Seite 10 Schalten Sie den Monitor ein, indem Sie auf die Ein/Aus-Taste vorne auf dem Monitor drücken. Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Kapitel 4: “Optimale Benutzung des BenQ-Monitors” auf Seite 12 , installieren Sie die Moni- tor Software. Installation der Monitor-Hardware...
-
Seite 11: So Trennen Sie Den Monitorsockel Ab
So trennen Sie den Monitorsockel ab 1. Vorbereiten des Monitors und der Arbeitsfläche. Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen. Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. -
Seite 12: Optimale Benutzung Des Benq-Monitors
Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) -
Seite 13: Installation Auf Einem Neuen Computer
BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für... -
Seite 14: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer
Anweisungen wurden bisher nur mit den Betriebssystemen Windows XP und Windows Vista getestet (und werden deswegen nur für diese Systeme empfohlen). Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. -
Seite 15: Windows Vista-Systeme Installieren
Dadurch werden die entsprechenden Treiberdateien auf den Computer kopiert und installiert. 10. Klicken Sie auf Close (Schließen). Sie brauchen Windows Vista nicht neu zu starten, da die BenQ LCD-Monitortreiber sofort funktion- ieren, ohne dass Sie weitere Schritte durchführen müssen. Optimale Benutzung des BenQ-Monitors... -
Seite 16: So Nehmen Sie Die Installation Im System Windows Xp Vor
Bitte warten Sie, während der Assistent nach Laufwerken und der BenQ LCD Monitor-CD sucht, die Sie in Schritt 6 eingelegt haben. Wenn der Assistent damit fertig ist, sollte er den BenQ-Treiber auf der CD, der sich für Ihr Monitormodell eignet. -
Seite 17: Verwendung Der Webcam (Qeye; Nur Für M2200Hd Und M2400Hd)
Zeigt das aktuelle Modul an. Wenn Sie zu einem anderen Modul wechseln möchten, klicken Sie auf den Pfeil, um ein Kontextmenü aufzurufen. E-mail Hängt die ausgewählten Dateien an eine E-Mail an. Diashow Zeigt eine Diashow mit den ausgewählten Bildern an. Optimale Benutzung des BenQ-Monitors... -
Seite 18: Aufnahme Von Fotos Und Videos
Das Modul "Monitor" erkennt jede Bewegung, die für die Webcam sichtbar ist und nimmt sie automatisch auf. Gleichzeitig wird eine E-Mail oder Textnachricht zur Warnung abgesendet. Sie können eine Momentaufname sogar automatisch auf eine FTP-Site hochladen. 1. Starten Sie "WebCam Companion 2". Optimale Benutzung des BenQ-Monitors... - Seite 19 Auto Enhance: Hiermit wird die Bildqualität automatisch angepasst. • Default: Stellt die Standardwerte für Helligkeit und Kontrast wieder her. • Avatar : THiermit können Sie ein Avatar (Stellvertreterbild) auswählen. Das Avatar folgt jeder Bewegung, die Sie machen, während Sie sich online unterhalten. Optimale Benutzung des BenQ-Monitors...
- Seite 20 Wenn die CPU-Leistung niedrig ist, erscheint die folgende Nachricht auf dem Bildschirm. Um "Magic-i Visual Effects” ordnungsgemäß auszuführen, wechseln Sie zur Standardauflösung "640 x 480 (VGA)" oder zu einer niedrigeren Auflösung. Sie können "320 x 240 (QVGA)", "176 x 144 (QCIF)" oder "160 x 120 (SQVGA)" auswählen. Optimale Benutzung des BenQ-Monitors...
-
Seite 21: Bildoptimierung
Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen. -
Seite 22: So Stellen Sie Den Monitor Ein
6. So stellen Sie den Monitor ein Die Steuerpalette 1. "AUTO": Stellt die vertikale Position, Phase, horizontale Position und den Pixeltakt automatisch ein. 2. "MENU" (Menü)-Taste: Aktiviert das OSD-Hauptmenü und bringt Sie zum vorherigen Menü zurück oder beendet das OSD. /Lautstärketaste: Dient der Erhöhung. -
Seite 23: Direkttasten-Modus
Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Lautstärken-Direkttasten Drücken Sie auf die -Taste, um die Lautstärkenanzeigen aufzurufen. Wenn Sie weiter auf die -Taste drücken, wird die Lautstärke erhöht. Mit der -Taste können Sie die Lautstärke verringern. -
Seite 24: Hauptmenü-Modus
Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die MENU-Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt fünf OSD-Hauptmenüs: 1. Display (ANZEIGE) 2. Picture (BILD) 3. Picture Advanced (BILD ERWEITERT) 4. -
Seite 25: Funktion
DISPLAY (ANZEIGE)-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY (ANZEIGE) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und... - Seite 26 H. Position Stellt die horizontale Posi- 0 bis 100 tion des Bildschirmbildes ein. V. Position Stellt die vertikale Posi- 0 bis 100 tion des Bildschirmbildes ein. Pixel Clock Passt das Pixeltaktfre- 0 bis 100 (Pixeluhr) quenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvide- osignal herzustellen.
- Seite 27 PICTURE (BILD)-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE (BILD) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 28 Normal Ermöglicht die Ansicht von Videos und Standbil- dern in natürlichen Far- ben. Dies ist die standardmäßig eingest- ellte Farbe. Bluish (Bläulich) Wendet einen kühlen Ton Drücken Sie auf die Taste auf das Bild an. Dies ist ab Werk auf den PC-Indus- oder , um diese trie-Standard für weiße...
- Seite 29 PICTURE ADVANCED (BILD ERWEITERT)-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED (BILD ERWEITERT) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3.
- Seite 30 (Seitenverhältnis) ausgefüllt. 16:9-Bilder füllen den Bildschirm horizontal, während 4:3-Bilder ihn vertikal füllen. (Nur für E900HD, E900HDA, E900HDP und E900HDAP) Wenn Sie diesen Monitor zum ersten Mal mit der Auflösung 1360 x 768 verwenden, ist Seitenverhältnis die Standardeinstellung für Anzeigemodus.
- Seite 31 Audioquelle auswählen oder (Audio-Auswahl) (PC-Audio) oder -Taste, um die den Monitor diese (nicht verfügbar für • HDMI Audio Einstellungen zu ändern. automatisch erkennen lassen. E2200HDA, (HDMI-Audio) E900HD, E900HDA, • Auto Detect E900HDP und (Automatische E900HDAP) Erkennung) So stellen Sie den Monitor ein...
- Seite 32 SYSTEM-Menü 1. Drücken Sie auf die MENU-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
- Seite 33 • English Language Stellt die Sprache des Drücken Sie auf die Taste (Sprache) OSD-Menüs ein. • Français oder , um den Wert einzustellen. • Deutsch • Italiano • Español • Polski • 日本語 Die in Ihrem OSD gezeigten • Czech Sprachoptionen können sich von den auf der •...
- Seite 34 -Taste, um die Einstellun- für E2200HDA, Ansonsten kann HDMI nur gen zu ändern. E900HD, durch Eingangsauswahl E900HDA, oder durch Betätigung einer E900HDP und Direkttaste ausgewählt wer- E900HDAP) den. • YES (JA) Reset All Stellt alle Modus-, Farb- Drücken Sie auf die Taste...
-
Seite 35: Fehlerbehebung
7. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie die Anweisungen unter dem Link " Die Bildschirmauflösung verändern " auf der CD, wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird. -
Seite 36: Weitere Hilfe
Verfügung. Weitere Hilfe? Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...
