Wandmontage des CH6640E/CG6640E

Sie können das CH6640E/CG6640E an einer Wand montieren. Führen Sie Folgendes
aus, bevor Sie das CH6640E/CG6640E an der Wand montieren:
•
Stellen Sie das Gerät nach den lokalen oder nationalen Vorschriften für
Kabelfernsehen und Kommunikationsdiensten in häuslichen oder gewerblichen
Umgebungen auf.
•
Befolgen Sie sämtliche Normen für die Installation eines Netzwerk Interface/Network
Interface Device (NIU/NID).
•
Stellen Sie sicher, dass der Netzstecker von der Steckdose getrennt ist und dass alle
Kabel von der Rückseite des CH6640E/CG6640E entfernt wurden, bevor Sie die
Installation starten.
•
Entscheiden Sie, ob Sie das CH6640E/CG6640E horizontal oder vertikal anbringen
möchten.
Bringen Sie das Gerät falls möglich an einer Wand, Mauer, einem Holzpfosten oder
einem anderen stabilen Wandmaterial an. Verwenden Sie ggf.. Dübel (wenn Sie das
Gerät z.B. an einer Trockenmauer anbringen möchten).
ACHTUNG: Prüfen Sie die Struktur vor dem Bohren von Löchern an
Wasser-, Gas- oder Stromleitungen auf mögliche Schäden.
Führen Sie Folgendes aus, um das CH6640E/CG6640E an der Wand zu montieren:
1. Drucken Sie eine Kopie der
2. Messen Sie die ausgedruckte Schablone mit einem Lineal, um sicherzustellen, dass
Sie die richtige Größe besitzt.
3. Verwenden Sie einen Körner, um den Mittelpunkt der Löcher zu markieren.
4. Suchen Sie die Markierungen für die Befestigungslöcher an der Wand.
5. Bohren Sie die Löcher bis zu einer Mindesttiefe von 1 1/2 Zoll (3,8 cm). Verwenden
Sie M3,5 x 38 mm (#6 x 11/2 Zoll) Schrauben mit einer flachen Unterseite und einem
maximalen Schraubenkopfdurchmesser von 9,0 mm, um das CH6640E/CG6640E zu
befestigen.

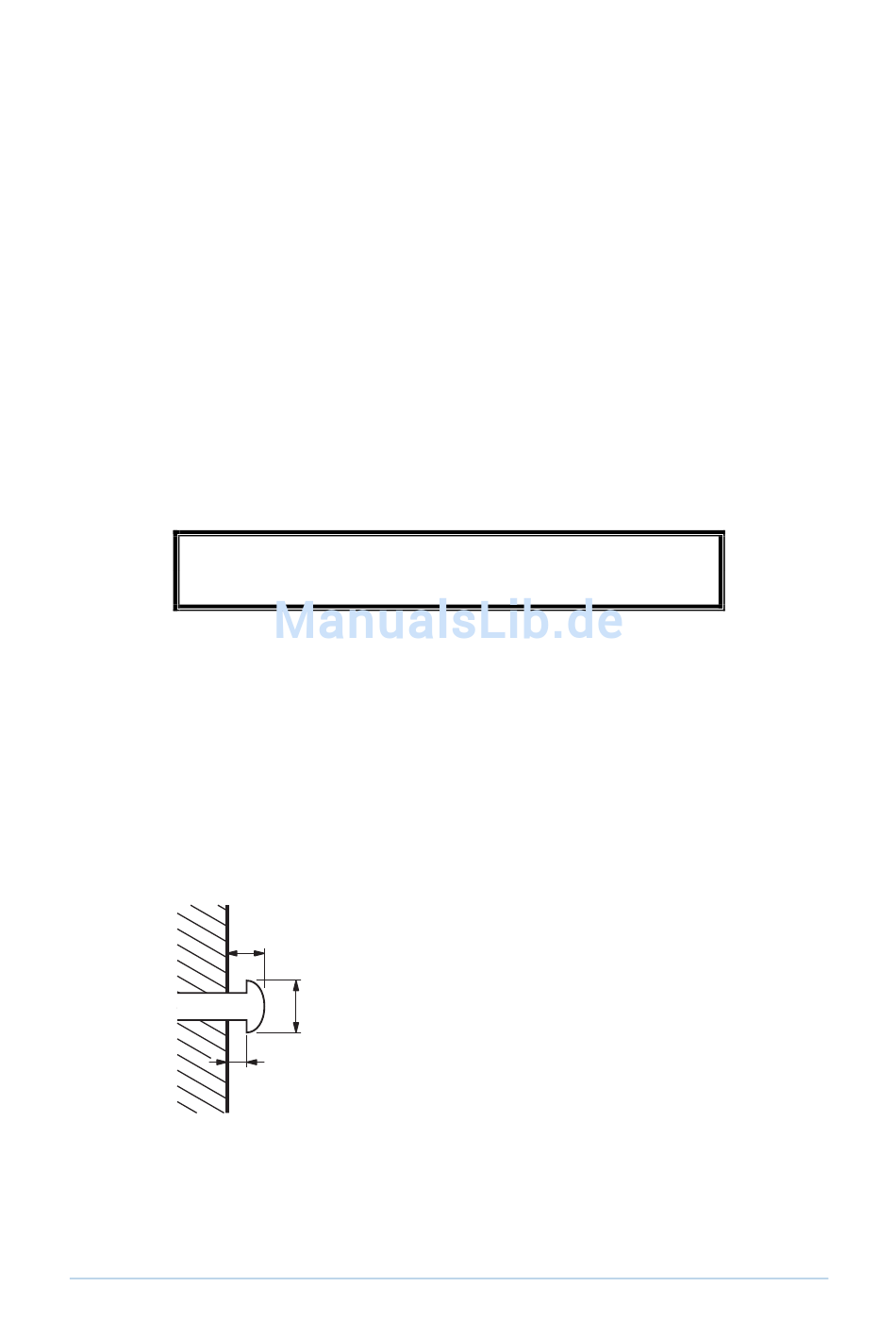

6. Verwenden Sie einen Schraubendreher und drehen Sie jede Schraube bis ein Teil
wie in der folgenden Abbildung gezeigt aus der Wand herausragt.
6.0 mm (.24 inches) maximum
Es muss ein Abstand von 0,10 Zoll (2,5 mm) zwischen der Wand und der Unterseite
des Schraubenkopfes bestehen.
7. Bringen Sie das CH6640E/CG6640E so an, dass die Öffnungen an der Rückseite
des Gerätes über den Befestigungsschrauben liegen.
Wandmontageschablone aus.
9.0 mm (.35 inches) maximum
2.5 mm (.10 inches).
