Überprüfen der IP Addresse unter Windows Vista ............14 Erneuern der IP-Adresse ....................15 Einrichtung eines WLAN-Netzwerks ..................14 Basiskonfiguration Starten des CH6640E Configuration Manager (CMGR) ............16 CH6640E Menü Optionsleiste ....................17 KABLEMODEM Seiten KABELMODEM Status Seite ....................17 KABELMODEM Signal Seite ..........
Seite 3
Einstellung eines MAC Adressfilters ................. 30 Erweiterte Port Filterung Seite ....................31 Erweiterte Port Weiterleitung Seite ..................32 Erweiterte Port Trigger Seite ....................33 GATEWAY Wireless Seiten Wireless Bandmodus Seite ....................343 Wireless Basis Seite ......................353 Wireless Sicherheit Seite ....................... 365 Wireless WPS Seite .......................

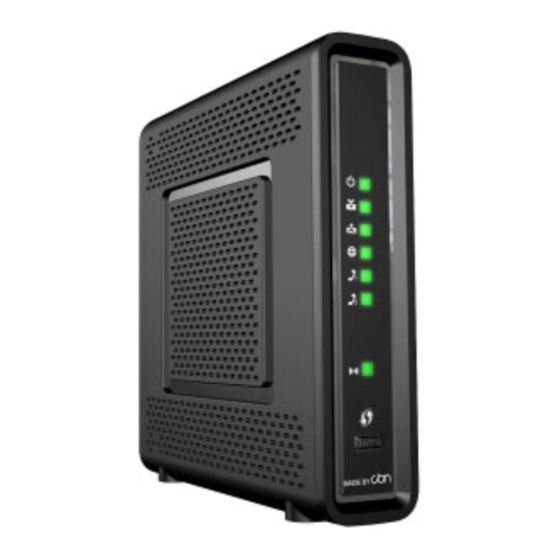

Übersicht Das CBN CH6640E Wireless Gateway ist für Zuhause, Home Office oder kleine Unternehmen geeignet. Es kann in Haushalten mit mehr als einem drahtlosfähigen Computer für den Fernzugriff auf das Wireless Gateway eingesetzt werden. Dieses Handbuch bietet eine Produktübersicht und Einrichtungsinformationen für das CH6640E.
Verbindung von Desktop Computern ohne Netzwerkkabel. Die Geschwindigkeit der Drahtlosverbindung kann je nach Entfernung variieren. Die CH6640E Drahtlosfunktion unterstützt den Wi-Fi 2,4G Einzelbandmodus. Eine sichere Wireless Fidelity (Wi-Fi) Breitbandverbindung für Wi-Fi-fähige Geräte in Ihrem Netzwerk, z.B. Mobiltelefone, Laptops, Drucker, PDAs und Desktop-PCs.
Abdeckung vertical auf. Kabelverbundenes Netzwerk Sie können jeden PC ganz einfach mit einem Ethernet Kabel an den CH6640E Ethernet Port anschließen. Da der CH6640E Ethernet Port Auto-MDIX unterstützt, können Sie ein Direkt- oder Crossover-Kabel verwenden, um einen Hub, Switch oder Computer anzuschließen.
Ein kabelgebundenes Ethernet LAN mit mehr als vier Computern benötigt einen oder mehrere Hubs, Switches oder Router. Sie können: Einen Hub oder Switch an jeden Ethernet Port des CH6640E anschließen. Ethernet Hubs, Switches oder Router für Kombinationen von bis zu 253 Computern und Wireless Clients am CH6640E verwenden.
Seite 8
LED-Anzeigen CH6640E Vorderseite bieten folgenden Statusinformationen für Strom, Kommunikationen und Fehler: Blinkt Leuchtet Nicht verfügbar — LED blinkt nicht STROM Grün: Strom ist richtig angeschlossen EMPFANG Suche nach einer Downstream Grün: Downstream Kanal verbunden Kanalverbindung Blau: Downstream Kanal ist mit angeschlossenen Kanälen verbunden...
Ethernetverbindung besteht. Drücken Sie fünf Sekunden oder länger auf die RESET-Taste, um das RESET CH6640E auf die Werkseinstellungen zurückzusetzen. Das Gateway wird nach der Wiederherstellung der Standardeinstellungen neu starten und es kann zwischen 5 und 30 Minuten dauern, bis ein geeigneter Kommunikationskanal gefunden und verbunden wird.
Stromversorgung zum CH6640E herstellen. MAC Etikett Das CH6640E Media Access Control (MAC) Etikett befindet sich an der Unterseite des CH6640E. Das Etikett enthält die MAC-Adresse, die ein einzigartiger 48-Bit Wert ist, mit der jedes Ethernet Netzwerkgerät identifiziert werden kann. Um Datendienste zu erhalten, müssen Sie die als HFC MAC ID markierte MAC- Adresse bei Ihrem Internet...
Sie benötigen ein 75-Ohm Koaxialkabel mit F-Steckern zum Anschluss des CH6640E an den nächstgelegenen Anschlusskasten. Falls ein TV-Gerät an einem Kabelkasten angeschlossen wird, benötigen Sie möglicherweise einen 5 bis 900 MHz RF Splitter und zwei Koaxialkabel, um das TV-Gerät und das CH6640E zu verwenden. Bevor Sie beginnen Treffen Sie die folgenden Sicherheitsvorkehrungen, bevor Sie das CH6640E installieren: ...
Anschluss des CH6640E Stellen Sie vor dem Beginn sicher, dass der Computer eingeschaltet und das CH6640E Stromkabel abgetrennt ist. 1. Schließen Sie ein Ende des Koaxialkabels an den Anschlusskasten oder Splitter an. 2. Schließen Sie das andere Ende des Koaxialkabels an den Kabelanschluss des CH6640E an.
Wird grün leuchten, wenn das CH6640E erfolgreich registriert und bereit für den Internetzugriff ist Wandmontage des CH6640E Modems Sie können das CH6640E an einer Wand montieren. Führen Sie Folgendes aus, bevor Sie das CH6640E an der Wand montieren: Stellen Sie das Gerät nach den lokalen oder nationalen Vorschriften für Kabelfernsehen und Kommunikationsdiensten in häuslichen oder gewerblichen...
Seite 15
Es muss ein Abstand von 0,10 Zoll (2,5 mm) zwischen der W and und der Unterseite des Schraubenkopfes bestehen. 7. Bringen Sie das CH6640E so an, dass die Öffnungen an der Rückseite des Gerätes über den Befestigungsschrauben liegen. 8. Schieben Sie das CH6640E nach unten, bis es an der Oberseite der Schlüsselöffnung stoppt.
Wandmontageschablone Abbildung 1 Wandmontageschablone Einrichtung des Internetzugangs Prüfen Sie nach der Installation des CH6640E, dass Sie sich mit dem Internet verbinden können. Sie können unter Verwendung von einer der folgenden Optionen eine IP-Adresse für die Netzwerkschnittstelle Ihres Computers erhalten: ...
Konfiguration von TCP/IP unter Windows XP 1. Öffnen Sie die Systemsteuerung. 2. Klicken Sie in der Liste der Netzwerk- und Internetverbindungen auf Netzwerkverbindungen. 3. Klicken Sie der rechen Maustaste auf Ihre Netzwerkschnittstelle mit. 4. Wählen Sie Eigenschaften aus der Auswahlliste, um das Fenster Eigenschaften von LAN-Verbindungen anzuzeigen.
3. Geben Sie exit ein und drücken Sie auf ENTER, um die Eingabeaufforderung zu beenden. Wenn der Computer noch immer nicht auf das Internet zugreifen kann, setzen Sie sich mit Ihrem Kabeldienstanbieter in Verbindung. Einrichtung eines WLAN-Netzwerks So richten Sie WLAN-Netzwerk über die WPS-Taste des CH6640E ein: 1. Schalten Sie das CH6640E ein.
Für den normalen Betrieb brauchen Sie die meisten Standardeinstellungen nicht zu ändern. Beachten Sie die folgenden Warnungen: Starten des CH6640E Configuration Manager (CMGR) Mit dem CH6640E Configuration Manager (CMGR) können Sie die Einstellungen des CH6640E anzeigen und ändern. 1. Öffnen Sie den Webbrowser...
Kennwort Berechtigung admin password Erlaubt Zugriff auf Gateway Seiten CH6640E Menü Optionsleiste Die CH6640E Menü Optionsleiste wird oben im CH6640E Configuration Manager Fenster angezeigt. Configuration Manager Menu Options Bar Menu Option Pages Function Die Kabelmodem-Seiten enthalten Informationen über Status, Signal, KABELMODEM Adressen, Konfiguration, usw.
KABELMODEM Seiten Die KABELMODEM Seiten bieten Informationen über den Status der Kabelverbindung, Kanalsignale, Netzwerk IP-Adressen und Systemprotokolle während der Einrichtung der Kabelverbindung mit dem CMTS des Kabeldienstanbieters. KABELMODEM Status Seite Diese Seite bietet Informationen über den Startvorgang des Kabelmodems KABELMODEM Signal Seite Diese Seite bietet Informationen über die Verbindung zwischen dem Kabelmodem und dem CMTS des Kabeldienstanbieters.
Feldbeschreibung für die Statusverbindungsseite Feld Beschreibung Statusinformationen über Downstream Kanäle, Downstream einschließlich Frequenz, sowie Signalstärke und Modulation des Downstream Kanals. Statusinformationen über Upstream Kanäle, Upstream einschließlich ID, sowie Signalstärke und Modulation des Downstream Kanals. KABELMODEM Konfiguration Seite Auf dieser Seite können Sie die Upstream Kanal-ID und die bevorzugte Frequenz einstellen und speichern.
Seite 23
Über die Schaltfläche Auf Standartwerte zurücksetzen werden sämtliche Einstellungen des Kabelmodems auf die Standartwerte zurückgesetzt. Bereichbeschreibung für das Kabelmodem Bereich Beschreibung Favorite Frequency Stellen Sie Ihre 3 beforzugten Frequenzen in Hz ein, auf welche sich das Kabelmodem zuerst versucht anzumelden. (Hz)
CH6640E, darunter Netzwerkkonfiguration, WAN Verbindungstyp und DHCP anzeigen und einstellen. Sie können auf jedes Basis-Untermenü klicken, um die Konfigurationsinformation für die jeweilige Option anzuzeigen oder zu ändern. Auf dieser Seite können Sie die Basisfunktionen des CH6640E Gateway in Bezug auf Ihre ISP-Verbindung einstellen.
Klicken Sie Übernehmen um die Änderungen zu speichern. DHCP Basis Seite Auf dieser Seite können Sie den Status des optionalen internen CH6640E DHCP (Dynamic Host Configuration Protocol) Server für das LAN einstellen und anzeigen. Klicken Sie Übernehmen um die Änderungen zu speichern.
Seite 27
Server eine private IP-Adresse vergibt. Es gibt 253 mögliche Client Adressen. Lease Time Stellt die Zeit in Sekunden ein, die der CH6640E DHCP eine IP- Adresse an einen Client vergibt. Der Standard ist 3600 Sekunden (60 Minuten). Listet Geräteinformationen von DHCP Clients auf.
IPv6 Adressen des für CH6640E DHCPv6 Server zu Benutzer. IPv6 Address Lease Time Stellt die Zeit in Sekunden ein, die der CH6640E DHCP eine IP- Adresse an einen Client vergibt. Basis LAN Benutzerseite Diese Seite enthält eine Liste von LAN Nutzern, die mit diesem Gerät verbunden sind.
Konfigurations-Informationen für diese Option anklicken. IPv6 Filterseite Auf dieser Seite können Sie angeben, wie vielen lokalen PCs der Zugang zum CH6640E WAN verweigert wird. Sie können Ipv6-Adressfilter zur Blockierung des Internetverkehrs für bestimmte Netzwerkgeräte angeben, indem Sie den Anfang und das Ende des Ipv6- Adressbereichs eingeben.
IPv6 Port Filterung Seite Auf dieser Seite können Sie Ipv6 Portfilter angeben, um alle Geräte am Senden von ausgehendem TCP/UDP Verkehr zum WAN an bestimmten IP-Port Nummern zu hindern. Durch Angabe eines Start- und Endbereichs können Sie auf Port-Basis bestimmen, welcher TCP/UDP Verkehr...
Option anzuzeigen oder zu ändern. Erweiterte IP Filterung Seite Auf dieser Seite können Sie angeben, wie vielen lokalen PCs der Zugang zum CH6640E WAN verweigert wird. Sie können IP-Adressfilter zur Blockierung des Internetverkehrs für bestimmte Netzwerkgeräte angeben, indem Sie den Anfang und das Ende des IP- Adressbereichs eingeben.
Feld Beschreibung Endadresse Geben Sie das Ende des IP-Adressbereichs des Computers ein, für den Sie den Zugang zum CH6640E WAN verweigern möchten. Aktiviert den IP-Adressfilter, wenn ausgewählt. Markieren Sie Aktiviert Aktiviert für jeden Bereich von IP-Adressen, dem Sie den Zugang zum CH6640E WAN verweigern möchten.
Einstellung eines MAC Adressfilters 1. Geben Sie die MAC Adressen in das MAC Adressfeld für den PC ein, den Sie blockieren möchten. 2. Klicken Sie auf MAC Adressen hinzufügen. 3. Wiederholen Sie die obigen Schritte für bis zu zwanzig MAC Adressen. Erweiterte Port Filterung Seite Auf dieser Seite können Sie Portfilter angeben, um alle Geräte am Senden von ausgehendem TCP/UDP Verkehr zum WAN an bestimmten IP-Port...
Feld Beschreibung möchten. Erweiterte Port Weiterleitung Seite Auf dieser Seite können Sie einen öffentlich zugänglichen Server im LAN betreiben, indem Sie die TCP/UDP Ports auf einem lokalen PC umleiten. Dadurch werden eingehende Anfragen an bestimmte Port Nummern zum Erreichen von WEbservern, FTP Servern, Mailservern usw.
Erweiterte Port Trigger Seite Auf dieser Seite können Sie dynamische Trigger für bestimmte Geräte im LAN konfigurieren. Dies ermöglicht speziellen Anwendungen, die bestimmte Portnummern mit bi-direktionalem Verkehr benötigen, richtig zu funktionieren. Anwendungen wie zum Beispiel Videokonferenzen, Sprache, Spiele einige Funktionen Nachrichtenprogrammen könnten diese speziellen Einstellungen verlangen.
Löschen Markieren Sie die Option, um die IP Port Trigger zu entfernen. GATEWAY Wireless Seiten Auf den CH6640E W ireless Seiten können Ihr W ireless LAN (WLAN) konfigurieren. Sie können auf jedes W ireless-Untermenü klicken, um die Konfigurationsinformation für die jeweilige Option anzuzeigen oder zu ändern. Die WPA oder W PA2 Verschlüsselung ist sicherer als die WEP Verschlüsselung, aber Karten älterer Clients...
Die Aktivierung von WMM kann bei der Steuerung der Latenz und Jitter bei der Übertragung von Multimediainhalten über eine Drahtlosverbindung helfen. Übertragungsmodus Auswahl welche 802.11 Betriebsart vom CH6640E genutzt wird, inklusive 802.11b/g/n gemischt, nur 802,11n, 802.11b/g gemischte Betriebsart und 802.11g/n gemischte Betriebsart Übertragungsrate...
Beschreibung Wählen Sie die Kanalbreite (20 MHz oder 20/40 MHz), die vom Kanalbreite CH6640E verwendet werden soll. Wenn 20/40MHz ausgewählt wird, erfahren 802,11n Clients bei Verwendung von 40 MHz einen besseren Durchsatz, wobei Legacy Clients (entweder 802,11a oder 802,11b/g) weiterhin unter Verwendung von 20MHz störungsfrei betrieben werden können.
Seite 40
Feldbeschreibungen für Mixed WPA-PSK/WPA2-PSK, WPA2-PSK und WPA-PSK Seite Feld Beschreibung Datenverschlüsselung Wenn Sie die WPA oder WPA2 Authentifizierung verwenden, können diese WPA Verschlüsselungsmodi eingestellt werden: TKIP, AES oder TKIP + AES. AES (Advanced Encryption Standard) bietet die stärkste Verschlüsselung, während TKIP (Temporal Key Integrity Protocol) eine starke Verschlüsselung mit besserer Kompatibilität bietet.
Seite 41
Feld Beschreibung Pre-Shared Key Stellt den WPA/WPA2 Pre-Shared Key (PSK) ein. Dies ist entweder ein 8-63 ASCII Zeichen langer String oder 648-63 ASCII character string oder 64 exadezimale Ziffern. Wird angegeben, wenn die Netzwerkauthentifizierungsmethode entweder WPA-PSK oder WPA2-PSK ist. WPA Group Rekey Interval Stellt das WPA Group Rekey Intervall in Sekunden ein.
Seite 42
Feldbeschreibungen für Mixed WPA-Enterprise/WPA2-Enterprise, WPA-Enterprise und WPA2-Enterprise Seite Feld Beschreibung Network Re-auth Interval Das Reauthentifizierungsintervall ist die Zeitdauer, die der Wireless Router warten kann, bis die Authentifizierung mit dem CPE wieder ausgeführt wird (bei WPA-Enterprise ist dieses Feld nicht vorhanden) für Client RADIUS Server IP Adresse...
Seite 43
Feldbeschreibungen für die WEP Seite Feld Beschreibung Verschlüsselungsmodus Der CPE verwendet entweder eine 64-Bit oder 128-Bit Schlüssel, dieser wird dazu verwendet den Text zu verschlüsseln und sendet diesen so an einen Zugangspunkt (Access Point). Access Point entschlüsselt verschlüsselten Text und dann die entschlüsselte Nachricht mit dem ursprünglichen Text zu vergleichen.
Feldbeschreibungen können Sie aus den oben stehenden Tabellen entnehmen. Wireless WPS Seite Das CH6640E bietet die WPS (Wi-Fi Protected Setup) Funktion, mit der WPS Clients ganz einfach dem Netzwerk beitreten können. Es ist ein Standard für die einfache und sichere Einrichtung eines Drahtlosnetzwerks. Mit WPS können Sie Ihr Drahtlosnetzwerk...
Seite 45
WPS Verbindungsaufbau Schritt für Schritt. Klicken oder drücken Sie auf die WPS Taste an der Vorderseite des CH6640E oder wählen Sie die Push Button Configuration (PBC) Option und klicken Sie anschließend auf die “Verbinden”-Taste auf der Webseite “Home / Gateway / Wireless / WPS”. Die Wireless LED wird daraufhin orange leuchten.
Nachdem die WPS Verbindung erfolgreich aufgebaut wurde, wird die LED grün leuchten. Wählen Sie auf der Webseite “Home / Gateway / W ireless / WPS”, die Personal Identification Number (PIN) Option aus. Anschließend wird die “PIN” Spalte erscheinen Geben Sie den PIN Code des Drahtlosgerätes ein, der normalerweise auf dem Gerät aufgeklebt ist oder vom Verbindungsmanager des Gerätes erzeugt wird.
Feldbeschreibungen für die Wireless Zugriffssteuerung Seite Feld Beschreibung Wählen Sie “Deaktivieren”, um die Zugriffssteuerung zu Zugriffssteuerung deaktivieren Wählen Sie Aktivieren im Erlauben Modus, um eine Liste von Clients zu pflegen, denen die Verbindung zu diesem Gerät erlaubt wird. Wählen Sie Aktivieren im Verweigern Modus, um eine Liste von Clients zu pflegen, denen die Verbindung zu diesem Gerät verweigert wird.
Seite 48
Feldbeschreibung für die Zeitsteuerungsfunktion Feld Beschreibung Wireless Radio Das CH664DE ist ein einzel Band Produkt. 2,4GHz wird automatisch aktiviert, wenn Sie die drahtlose funktion nutzen. Time Control Aktivieren / Deaktivieren der Zeitsteuerungsfunktion. Wi-Fi Der Regel entsprechend das Wi-Fi Ein bzw. Ausschalten. Setzen Sie ein Häckchen, um die Regelfunktion zu aktivieren.
Feld Beschreibung Ein, bzw. Ausgeschaltet haben möchten. Setzen Sie die Startzeit für die ausgeählten Tage. Startzeitpunkt Setzen Sie die Endzeit für die ausgewählten Tage. Endzeitpunkt Wireless LAN Funknetze Diese Seite zeigt Ihnen alle WLANs in der näheren Umgebung an. Klicken Sie auf Aktualisieren und warten Sie 3-5 Sekunden um ein ähnliches Resultat wie folgt zu sehen:...
Schließen Sie mindestens einen Computer an den Ethernet Port des CH6640E an, um die Konfiguration auszuführen. Versuchen Sie nicht, das CH6640E über eine Drahtlosverbindung zu konfigurieren. Sie müssen jeden W ireless Client (Station) für den Zugriff auf das CH6640E LAN konfigurieren.
Wenn Sie eine lokale Pre-Shared Key (WPA-PSK) Passphrase verwenden, müssen dieselbe Wi-Fi Protected Access (WPA) unterstützen, konfigurieren Sie Passphrase auf dem CH6640E und auf jedem Wireless Client konfigurieren. Einstellungen für den WPA auf dem CH6640E (empfohlen) Heim- Kleinunternehmensbereich verwenden normalerweise eine lokale Passphrase.
IP-Loopback Funktion. Passwort ändern CH6640E erlaubt das Ändern des Admin-Passworts für die Web-Browser Anmeldung. Geben Sie ein beliebiges Kennwort ein und bestätigen Sie, klicken Sie dann auf Kennwort konfigurieren, und geben Sie das Kennwort erneut und klicken Sie dann auf übernehmen.
Seite 54
TELEPHONE Pages Der Multimedia Terminal Adapter (MTA) im CH6640E bietet digitale VoIP-Dienste, mit denen Sie Telefonanrufe über das Internet durchführen können. Grundlegende Telefonfunktionen, wie z.B. Telefonkonferenz, Mailbox und Faxübertragungen werden mit dieser Verbindung vom CH6640E unterstützt. Klicken Sie auf jede Option des TELEFON Untermenüs, um die Statusinformationen für jede Option anzuzeigen.
Klicken Sie auf jede Option des HILFE Untermenüs, um die Statusinformationen für jede Option anzuzeigen. HILFE Kabelmodem Seite Diese Seite bietet einige wichtige und nützliche Informationen über das CH6640E, darunter Modemname, Firmware Version, Seriennummer und WLAN-Treiberversion. HILFE Telefon Seite Diese Seite bietet eine kurze Beschreibung des TELEFON Untermenüs und der...
Seite 57
Dienstanbieter. Bevor Sie Ihren Dienstanbieter anrufen, drücken Sie auf die Reset Taste an der Rückseite des CH6640E. Bitte beachten Sie, dass beim Drücken der Reset Taste sämtliche individuellen Einstellungen einschließlich Firewall und Erweiterten Einstellungen gelöscht werden. Ihr Dienstanbieter könnten Sie nach Status der LEDs an der Vorderseite fragen;...
Wireless Sicherheit Seite: empfangen If you enabled WPA and configured a passphrase on the CH6640E, be sure each affected wireless client has the identical passphrase. If this does not solve the problem, check whether the wireless client supports WPA.
