Installation
Schornstein
• Schornstein und Abgasanschluss müssen den gültigen Vorschriften
entsprechen.
• Der Schornstein muss rußbrandbeständig sein (mindestens
Temperaturklasse T400).
• Der Zugang zur Reinigung der Feuerstätte, des Verbindungsstücks
und des Schornsteins muss gewährleistet sein.
• Eine Schornsteinberechnung muss durchgeführt sein.
• Der rechnerische Nachweis für die Eignung des Schornsteins muss
vom Anlagenersteller erbracht werden.
• Der erforderliche Förderdruck muss eingehalten werden.
Bei höherem Förderdruck steigen die Leistung und die Emissionen,
wodurch die Ofenanlage stärker belastet wird und beschädigt
werden kann.
Bei niedrigerem Förderdruck sinkt die Leistung, es steigt die
Emission und das Abbrandverhalten wird beeinträchtigt.
5.3 Mindestabstände
Aus Gründen des Brandschutzes sind um die Ofenanlage Mindest-
abstände festgelegt.
▶ Mindestabstände einhalten.
▶ Brennbare und temperaturempfindliche Baustoffe um die Anschluss-
öffnung zum Schornstein entfernen.
▶ Mindestabstände frei von brennbaren Gegenständen und
Materialien halten, z. B. Möbel, Textilien.
▶ Sicherheitsabstände der Rohrhersteller um die Abgasrohre
beachten.
B
C
E
2
B
E
3
C

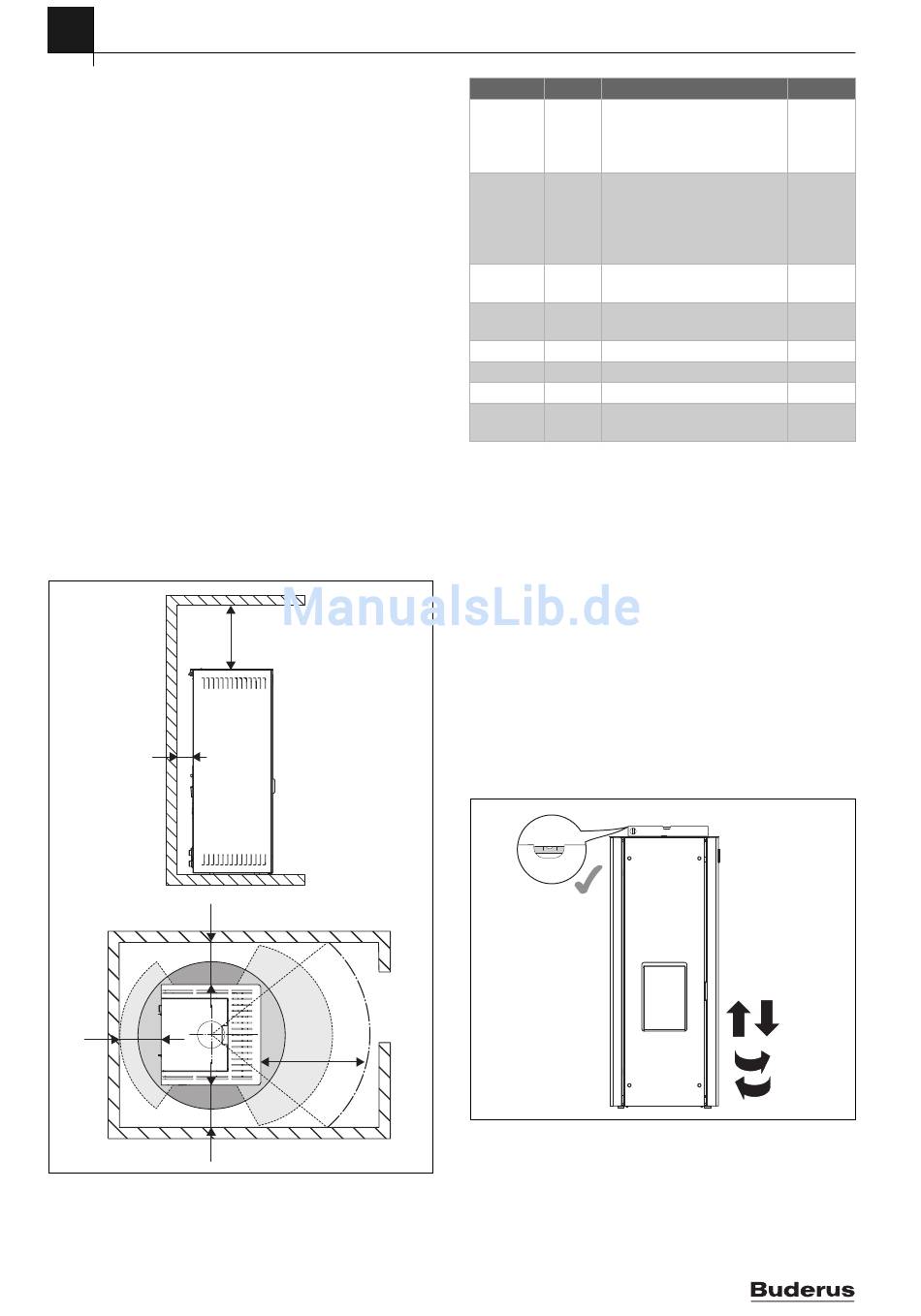

Bild 5 Mindestabstände
10
D
A
1
E
1
A
0010016610-001
Position Einheit Bereich
A mm Strahlungsbereich des Feuers ab
Sichtfensterscheibe bis zubrenn-
baren Gegenständen(z. B. Wand
oder Möbel)
A – Seitliche Begrenzung des
1
Strahlungsbereichs. Maßlinie von
der Mitte des Feuerraums entlang
der Innenkante der Aschetür bis
zum Strahlungsbereich
B mm Sicherheitsabstand
rückseitig bis zur Wand
C mm Ofenverkleidung zu
brennbaren Teilen
D mm Sicherheitsabstand zur Decke
E mm Fußbodenschutz nach vorne
1
E mm Fußbodenschutz zur Seite
2
E mm Fußbodenschutz nach hinten und
3
im Bereich des Abgasrohres
Tab. 5 Mindestabstände
5.4

Aufstellung

5.4.1

Ofen ausrichten

▶ Verpackung entfernen und umweltgerecht entsorgen.
▶ Ofen auf eventuelle Transportschäden prüfen.
Zur Transportsicherung ist der Ofen auf die Palette geschraubt.
▶ Tür öffnen.
▶ Rückwand demontieren.
▶ Schrauben der Transportsicherung auf der Palette lösen.
▶ Tür schließen und sichern.
▶ Ofen von der Palette heben.
Achtung: Der Ofen muss senkrecht angehoben werden. Beim
Drehen auf einer Kante kann die Verkleidung beschädigt werden!
▶ Ofen unter Beachtung der Aufstellbedingungen und der
Sicherheitsabstände am Aufstellort positionieren.
▶ Ofen mithilfe einer Wasserwaage durch Regulieren der Stellfüße
ausrichten.
Bild 6 Ofen ausrichten
