Inhaltszusammenfassung für QSC Q-SYS Core 110f

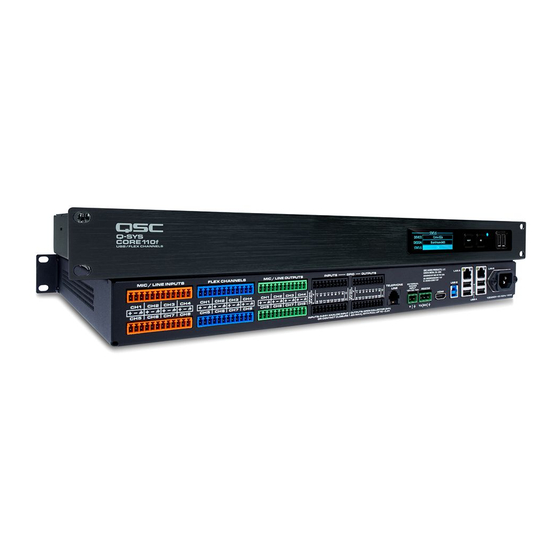

- Seite 1 ™ Benutzerhandbuch für Hardware Q-SYS Core 110f Q-SYS Cinema Core 110c TD-001541-04-B *TD-001541-04*...
-
Seite 2: Wichtige Sicherheitsanweisungen
ERKLÄRUNG DER BEGRIFFE UND SYMBOLE Der Begriff „WARNUNG!“ kennzeichnet Anweisungen für die persönliche Sicherheit. Bei Nichtbefolgung der Anweisungen drohen Verletzungen oder Todesfolge. Der Begriff „VORSICHT!“ kennzeichnet Anweisungen bezüglich möglicher Schäden an den Geräten oder der Ausrüstung. Bei Nichtbefolgung der Anweisungen drohen Schäden an den Geräten oder der Ausrüstung, die nicht von der Garantiezusage abgedeckt sind. Der Begriff „WICHTIG!“... -
Seite 3: Reparaturen Und Instandhaltung
Verfahrensweisen bei der Reparatur und Instandhaltung. Um die Gefahr von Folgeschäden am Gerät, Verletzungen und/oder die Entstehung von weiteren Sicherheitsgefahren auszuschließen, müssen alle Reparatur- und Instandhaltungsarbeiten am Gerät ausschließlich bei einem von QSC autorisierten Servicezentrum oder durch einen von QSC autorisierten internationalen Distributor ausgeführt werden. QSC haftet nicht für Verletzungen, Beschädigungen oder damit verbundene Schäden, die durch die Nichtbeachtung der Reparatur- oder Instandhaltungsanweisungen durch den... -
Seite 4: Industry Canada
ANSI/NFPA 72, „National Fire Alarm Code“ unterliegen. RoHS-AUSSAGE QSC Q-SYS Core 110 Series ist mit der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS2) konform. -
Seite 5: Installation
Mic/Line In (orange) Flex Kanäle (blau) Mic/Line Out Externe (grün) Energieversorgung (grün) RS232 Tx/Rx Core QSC-Garantie Gummifüße (grün) 110-Installation TD-000453 TD-001541 Installation Die folgenden Schritte sollten bei der Installation in ihrer chronologischen Reihenfolge ausgeführt werden. Rackmontage VORSICHT!!: Stellen Sie sicher, dass an beiden Seiten mindestens 2 cm Abstand vorhanden ist. Stellen Sie sicher, dass an der linken Seite der Einheit immer genügend frische Luft vorhanden ist. - Seite 6 Rückseite (links) Alle Audio-Eingänge und -Ausgänge verwenden einen 3-poligen 3,5 mm-Euroanschluss für jeden Kanal. GPIO (General Purpose Input/Output) verwendet einen 10-poligen 3,5 mm-Euroanschluss für jede Reihe. Alle Ein- und Ausgänge werden im Q-SYS Designer konfiguriert. — Abbildung 2 — Mic/Line-Eingänge – acht Kanäle, symmetrisch oder GPIs –...
- Seite 7 Verbindungen Eingangs-/Ausgangsanschlüsse Symmetrisch Asymmetrisch Abbildung 4 – Abbildung 7 3-polige farbcodierte Euroanschluss • Mic/Line-Eingänge (8 orange) — Abbildung 4 — — Abbildung 5 — • Flex-Kanäle (8 blau) • Mic/Line-Ausgänge (8 grün) VORSICHT!!: Ein einzelner Kanal besteht aus drei Stiften. Es ist möglich, einen Anschluss einzustecken, der zwei Kanäle abdeckt.
- Seite 8 Kommunikation und Stromanschlüsse Stellen Sie die folgenden Verbindungen her. Siehe Abbildung 5 Telefonkabel, RJ12, 6-adrig 2-poliger Euroanschluss – für +12 V DC 10 A 3-poliger Euroanschluss – für RS232 TX und RX USB Typ B – für externe Geräte, nicht im Lieferumfang enthalten RJ45/Cat5E –...
- Seite 9 Systemstatus SYSTEM STATUS Siehe Abbildung 10 < rmware number> FIRMWARE: • Firmware – Eine Nummer bestehend aus drei Abschnitten, die das Hauptrelease, das Nebenrelease und das Wartungsrelease angibt. <temperature in Celsius > Beispielsweise 5.0.06. TEMP: • Temp – Die aktuelle Gehäusetemperatur des Cores. <fan speed in rpm>...
- Seite 10 Abmessungen 18.9 in. 481 mm DESIGN STATUS DEVICE: <core name> <Design Name> DESIGN: STATUS: <Status> 18.9 in. 481 mm — Abbildung 14 — TD-001541-04-B...
-
Seite 11: Q-Sys Core 110 Series Technische Daten
> 108 dB Ausgangsimpedanz (symmetrisch) 332 Ω Ausgangspegelbereich (1 dB Schritte) -39 dBu min bis +21 dBu max Q-LAN-Kanäle AEC-Kanäle Q-SYS Core 110f Q-SYS Core 110c Core-zu-Core-Streaming-Kanäle Standard = 16, mit optionalem MD-110 SSD und MTP-32 = 32 USB B (Audio) Bittiefe 16-bit, 24-bit auswählbar Anzahl der Kanäle... - Seite 12 Q-SYS Core 110 Series Technische Daten Technische Daten Wert Abtastrate 48 kHz Stromverbrauch 60 Watt normal. 120 Watt max A/D – D/A Konverter 24-bit BTU/Wärmelast 205 BTU/h Geräteabmessungen (H x B x T) 1.7" (44 mm) x 18.9" (481 mm) x 11.3" (288 mm) Hinweis: Die Tiefe, ohne Netzanschluss ist 11,1" (284 mm) Versandabmessungen (H x B x T) 152 mm (6") x 584 mm (23") x 356 mm (14") Gerätegewicht...
- Seite 13 FAX: +1.714.754.6173 © 2015 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind beim U.S. Patent and Trademark Office und in anderen Ländern eingetragene Marken von QSC, LLC. Q-SYS, Q-LAN und Q-SYS Designer sind Marken von QSC, LLC. Möglicherweise gelten Patente oder Patente sind angemeldet.
