1 9

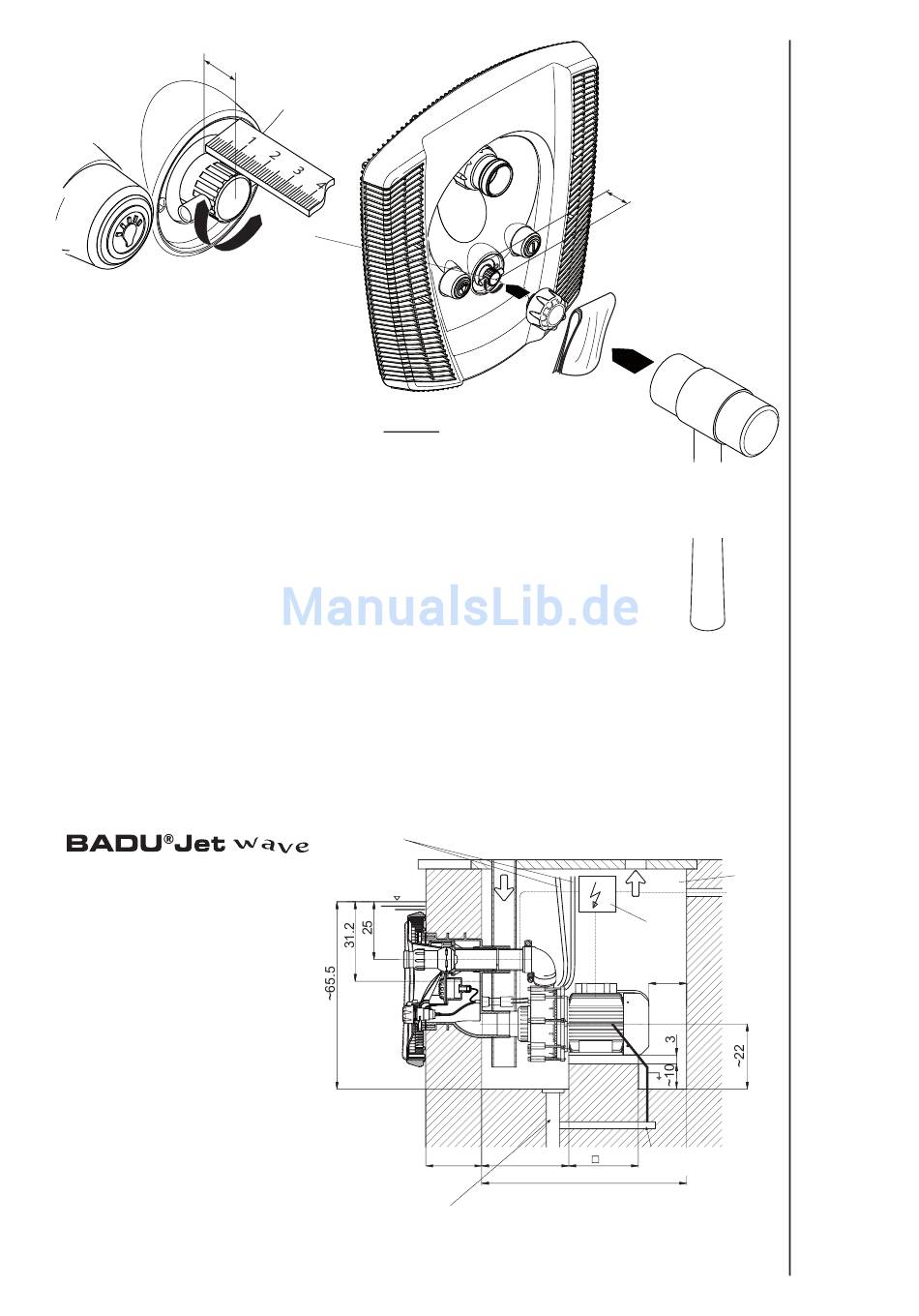

Einbaubeispiel
1) Schachtbreite min. 70 cm
Shaft width min. 70 cm
2) Schaltanlage in trockenem Raum montieren. *
Switchboard unit to be installed in a dry location. *
3) Schlauch für Luftregulierung und Pneumatiktaster
über den Wasserspiegel führen und befestigen.
Lead tubes for pneumatic switching and air supply
above water level and fix.
a) Be- und Entlüftung zur Vermeidung von
Schwitzwasser.
Provide aeration and ventilation to prevent the
formation of condensation water.
b) Pumpe auf einem Sockel oder ähnlicher
Unterlage montieren.
Install pump on a footing or similar support.
)
*
Schaltanlage über dem Wasserspiegel montieren.
)
*
Switchboard should be installed above the waterlevel.
Abb. 19
3)
)
)
~16
Ausreichend dimensionierter Ablauf erforderlich.
A sufficiently dimensioned drainage must be foreseen.
29.04.2013 TB-b bta_bj_vogue_wave_29042013.indd
1 9
Tuch, um Beschädigungen
zu vermeiden
Kappe der Luftregulierung
nur leicht mit Gummihammer
aufschlagen
Be- und Entlüftung DN 100
Aeration and ventilation DN 100
2)
Erdungsband
~25
20
Grounding tape
~60
11.02.2009 TB-b einbauschema_wave.ai
1)
~10
Maße / Dimensions in cm
Z.Nr.: 23.0.096.1
19
