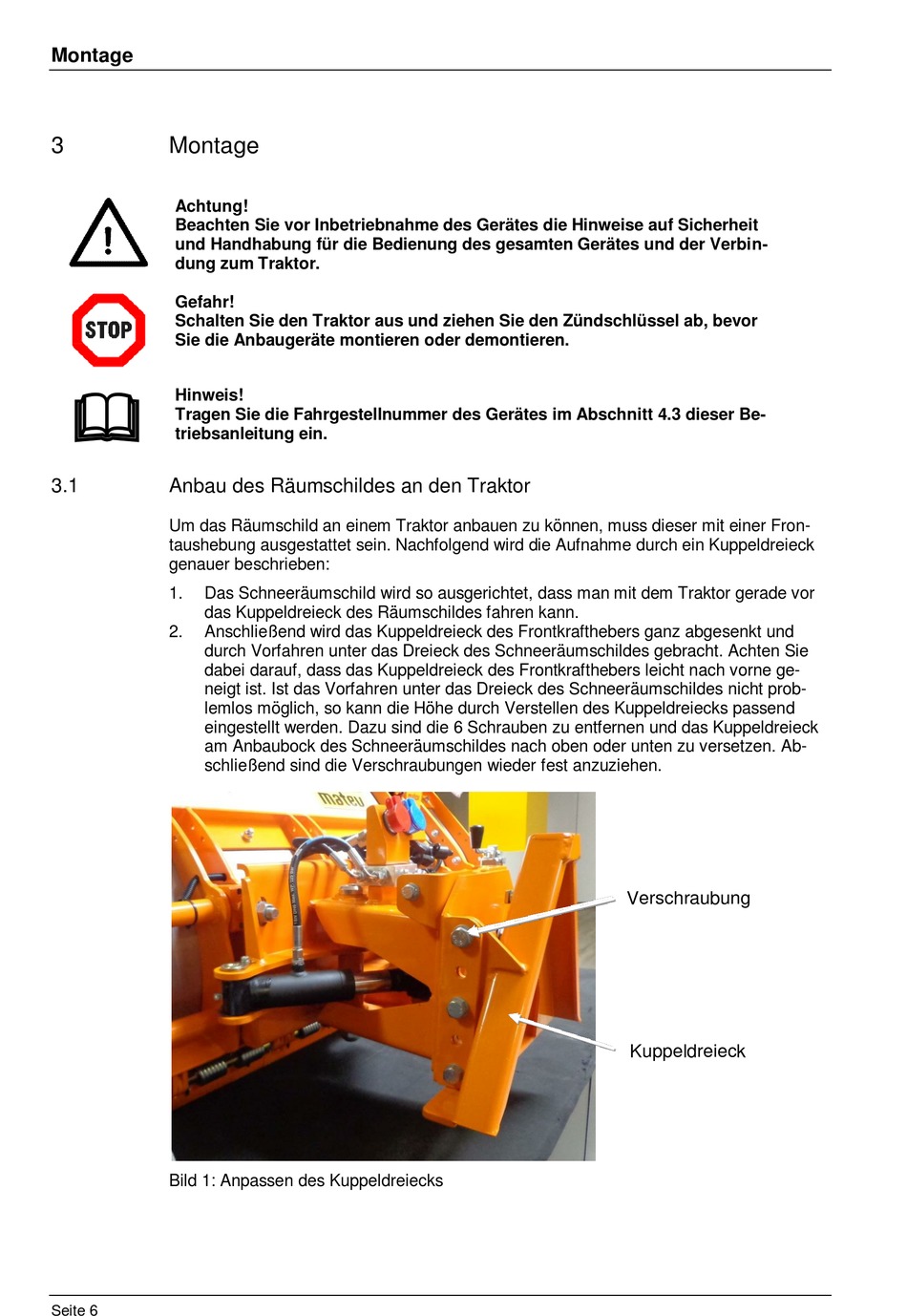

Montage
3
Montage
Achtung!
Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit
und Handhabung für die Bedienung des gesamten Gerätes und der Verbin-
dung zum Traktor.
Gefahr!
Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab, bevor
Sie die Anbaugeräte montieren oder demontieren.
Hinweis!
Tragen Sie die Fahrgestellnummer des Gerätes im Abschnitt 4.3 dieser Be-
triebsanleitung ein.
3.1
Anbau des Räumschildes an den Traktor
Um das Räumschild an einem Traktor anbauen zu können, muss dieser mit einer Fron-
taushebung ausgestattet sein. Nachfolgend wird die Aufnahme durch ein Kuppeldreieck
genauer beschrieben:
1.
Das Schneeräumschild wird so ausgerichtet, dass man mit dem Traktor gerade vor
das Kuppeldreieck des Räumschildes fahren kann.
2.
Anschließend wird das Kuppeldreieck des Frontkrafthebers ganz abgesenkt und
durch Vorfahren unter das Dreieck des Schneeräumschildes gebracht. Achten Sie
dabei darauf, dass das Kuppeldreieck des Frontkrafthebers leicht nach vorne ge-
neigt ist. Ist das Vorfahren unter das Dreieck des Schneeräumschildes nicht prob-
lemlos möglich, so kann die Höhe durch Verstellen des Kuppeldreiecks passend
eingestellt werden. Dazu sind die 6 Schrauben zu entfernen und das Kuppeldreieck
am Anbaubock des Schneeräumschildes nach oben oder unten zu versetzen. Ab-
schließend sind die Verschraubungen wieder fest anzuziehen.
Bild 1: Anpassen des Kuppeldreiecks
Seite 6
Verschraubung
Kuppeldreieck
