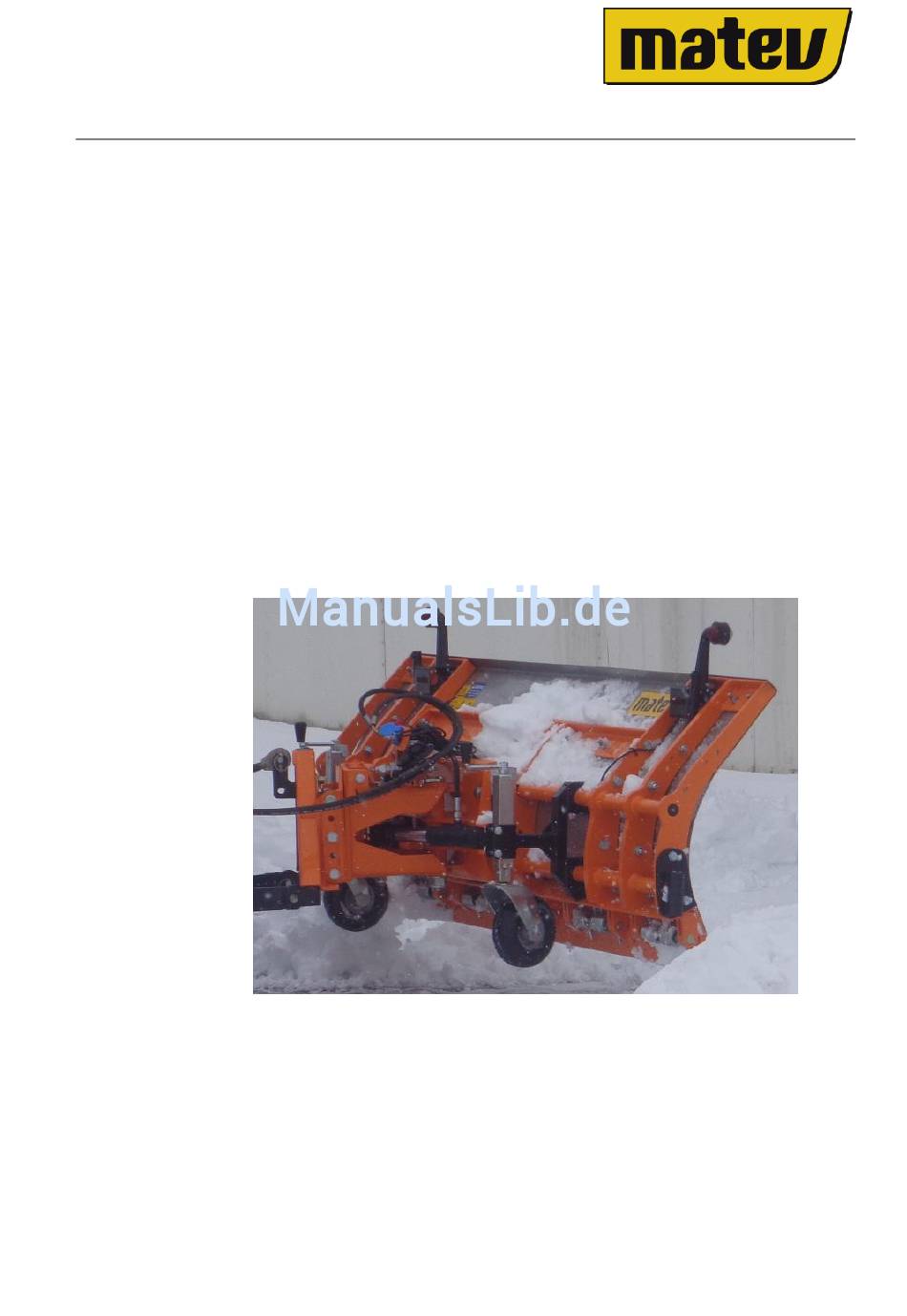

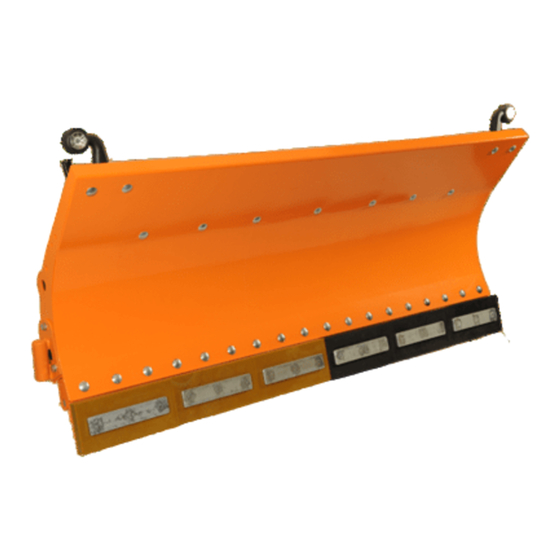

- Seite 1 GmbH Nürnberger Str. 50 90579 Langenzenn T +49 (0) 9101 9087 -0 F +49 (0) 9101 9087 -20 info@matev.eu www.matev.eu Originalbetriebsanleitung SRM-SF 140 IX/ST SRM-SF 160 IX/ST SRM-SF 180 IX/ST SRM-SF 200 IX/ST SRM-SF 220 IX/ST Stand 02/2014...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhaltsverzeichnis Über diese Bedienungsanleitung ................3 Sicherheit ........................4 Bestimmungsgemäße Verwendung ................4 Qualifikation des Personals ..................4 Allgemeine Sicherheitshinweise .................. 4 Spezielle Sicherheitshinweise ..................4 Montage ........................6 Anbau des Räumschildes an den Traktor ..............6 Gleitpilze bzw. Laufräder einstellen ................7 Angriffswinkel des Schildes einstellen ................. -
Seite 3: Über Diese Bedienungsanleitung
Sicherheit Über diese Bedienungsanleitung Sehr geehrte Kundin! Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf dieses Gerätes und das uns entgegengebrach- te Vertrauen. Vor dem ersten Einsatz dieses Gerätes lesen Sie diese Bedienungsanleitung vollständig und gewissenhaft durch. Bewahren Sie diese Bedienungsanleitung griffbereit auf. -
Seite 4: Sicherheit
Sicherheit Sicherheit In diesem Kapitel sind Vorschriften und Hinweise zusammengefasst, die Sie beachten müssen. Personen, die dieses Gerät verwenden, bedienen und instand halten, müssen diese Be- dienungsanleitung gelesen und verstanden haben. Bestimmungsgemäße Verwendung Das Räumschild ist ein Gerät für den Winterdienst und dient zum Schneeräumen auf Straßen, Wegen und Plätzen. - Seite 5 Sicherheit Achtung! Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten. Achtung! Vor Wartungs- und Reparaturarbeiten Motor abstellen und Schlüssel abziehen. Achtung! Verletzungen durch austretende Hochdruckflüssigkeit. Beachten Sie den Hinweis in der Betriebsanleitung. Achtung! Quetschgefahr durch bewegliche Teile. Greifen Sie niemals in den Quetschgefahrenbereich, solange sich dort Teile bewegen bzw.
-
Seite 6: Montage
Montage Montage Achtung! Beachten Sie vor Inbetriebnahme des Gerätes die Hinweise auf Sicherheit und Handhabung für die Bedienung des gesamten Gerätes und der Verbin- dung zum Traktor. Gefahr! Schalten Sie den Traktor aus und ziehen Sie den Zündschlüssel ab, bevor Sie die Anbaugeräte montieren oder demontieren. -
Seite 7: Gleitpilze Bzw. Laufräder Einstellen
Montage Durch Anheben des Frontkrafthebers hängt sich dessen Kuppeldreieck unter das Kuppeldreieck des Räumschildes ein. Verriegelungsbolzen am Kuppeldreieck einstecken und durch den Federstecker si- chern. Ist dies nicht möglich, muss das Verriegelungsteil nachjustiert werden. Dazu werden die beiden Muttern gelöst, das Verriegelungsteil eingestellt, der Bolzen ein- gesteckt und dann wieder festgeschraubt. -
Seite 8: Angriffswinkel Des Schildes Einstellen
Montage 1-2 mm Bild 4: Gleitpilz einstellen Gleitpilze mittels Klemmschrauben sichern. Bei der Variante mit Laufrädern Siche- rungsbügel auf die Kurbel einlegen. Klemmschraube mit Kontermutter Gleitpilz Bild 5: Gleitpilz sichern Bügel Bild 6: Teleskopfuß sichern Angriffswinkel des Schildes einstellen Seite 8... -
Seite 9: Bild 7: Befestigungsschrauben Anbaubock
Montage Der Auflagewinkel der Schürfleisten auf den Boden beeinflusst die Schneeräumeigen- schaft des Schildes. Ein kleiner Winkel ergibt eine aggressivere Räumeigenschaft und die Federklappe klappt etwas schwerer. Bei einem größeren Winkel klappen die Feder- klappen bereits bei leichterem Widerstand und das Schild läuft ruhiger. ... -
Seite 10: Einstellen Des Pendelausgleichs
Montage Einstellen des Pendelausgleichs. Um eine waagrechte Lage des Schildes in angehobener Position zu gewährleisten sind Pendelausgleichsfedern angebracht. Die Federn sind werkseitig voreingestellt und sollten nur im Bedarfsfall nachgestellt werden, d.h. wenn das Schild in angehobener Position nicht waagrecht hängt. Räumschild ausheben. -
Seite 11: Druckregelventil Einstellen
Montage Schwenkbock Spiel ca. 0,5 mm Pendelplatte Stoppmutter Bild 10: Pendelplatte Druckregelventil einstellen Wenn das Räumschild mit einem Druckregelventil ausgestattet ist kann das Schild beim seitlichen Anfahren von Hindernissen, z.B. Hausmauern oder Bordsteinkanten auswei- chen. Der Druck bei welchem das Schild asweicht ist für jede Schwenkrichtung getrennt einstellbar. -
Seite 12: Bedienung Und Störungsbeseitigung
Bedienung und Störungsbeseitigung Bedienung und Störungsbeseitigung Bedienung Ist das Schneeräumschild richtig eingestellt, kann mit der Arbeit begonnen werden. Für die Fahrten zwischen den Einsatzorten wird das Schneeräumschild über die Frontaushe- bung angehoben und die Absenksicherung der Frontaushebung betätigt. Zum Arbeiten mit dem Schneeräumschild muss dieses in der Schwimmstellung abgesenkt werden. -
Seite 13: Bild 12: Typenschild
Bedienung und Störungsbeseitigung Fabriknummer: ..............Bild 12: Typenschild Seite 13... -
Seite 14: Wartung
Wartung Wartung Das gesamte Gerät muss einer regelmäßigen Wartung unterzogen werden. Nach dem ersten Einsatz müssen die Schraubenverbindungen am Schneeräumschild geprüft und gegebenenfalls nachgezogen werden. Prüfen Sie besonders folgende Kom- ponente: Schildplatte Schilderweiterungen Klappensegmente Schürfleisten Anbaubock ... -
Seite 15: Bild 14: Schmiernippel Kolbenstangenauge
Wartung Schmiernippel Bild 14: Schmiernippel Kolbenstangenauge Schmiernippel Pendelachse Bild 15: Schmiernippel Pendelachse Schmiernippel Schwenkachse Bild 16: Schwenkachse des Räumschildes Seite 15... -
Seite 16: Entsorgung
Landes entsorgt werden. Je nach Material führen Sie die Teile dem Restmüll, dem Son- dermüll oder dem Recycling zu. Die Firma matev GmbH übernimmt keine Entsorgung. Gewährleistung Es gelten die allgemeinen Lieferbedingungen der matev GmbH. Technische Daten Technische Daten SRM-SF 140... -
Seite 17: Verschleißteile Und Zubehör
Wartung Verschleißteile und Zubehör Verschleißteile und Zubehör SRM-ST/IX 140-220 Anbau Kat. 0 SRM-ST/IX 140-220 Anbau Kat. 1 SRM-ST/IX 140-220 Anbau Kat. 1 für Schnellfanghaken SRM-ST/IX 140-220 Anbau Scanframe Gummischürfleistensatz 140 cm Gummischürfleistensatz 160 cm Gummischürfleistensatz 180 cm Gummischürfleistensatz 200 cm Gummischürfleistensatz 220 cm PU-Schürfleistensatz 140 cm PU-Schürfleistensatz 160 cm... -
Seite 18: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Bild 1: Anpassen des Kuppeldreiecks....................... 6 Bild 2: Verriegelungsbolzen am Kuppeldreieck ..................7 Bild 3: Anschluss der Hydraulikleitungen an die Schlepperhydraulik ............7 Bild 4: Gleitpilz einstellen ......................... 8 Bild 5: Gleitpilz sichern ..........................8 Bild 6: Teleskopfuß sichern ........................8 Bild 7: Befestigungsschrauben Anbaubock .................... -
Seite 19: Eg - Konformitätserklärung
EG - Konformitätserklärung EG-Konformitätserklärung für eine Maschine zur Bestätigung der Übereinstimmung mit der Maschinen- richtlinie 2006/42/EG und mit den zu ihrer Umsetzung erlassenen Rechtsvorschriften. Der Hersteller matev GmbH Nürnberger Str.50 90579 Langenzenn erklärt, dass die Maschinen mit Typenbezeichnungen: SRM-SF-140 ST Schneeräumschild : Bestell-Nr.
