Montage
3.4
Einstellen des Pendelausgleichs.
Um eine waagrechte Lage des Schildes in angehobener Position zu gewährleisten sind
Pendelausgleichsfedern angebracht. Die Federn sind werkseitig voreingestellt und sollten
nur im Bedarfsfall nachgestellt werden, d.h. wenn das Schild in angehobener Position
nicht waagrecht hängt.
1.
Räumschild ausheben.
2.
Das Spannen der Federn erfolgt durch Drehen der seitlich angebrachten Schrauben.
Spannen Sie nur die Feder, welche entgegengesetzt der Seite liegt, auf der das
Schild nach unten hängt.

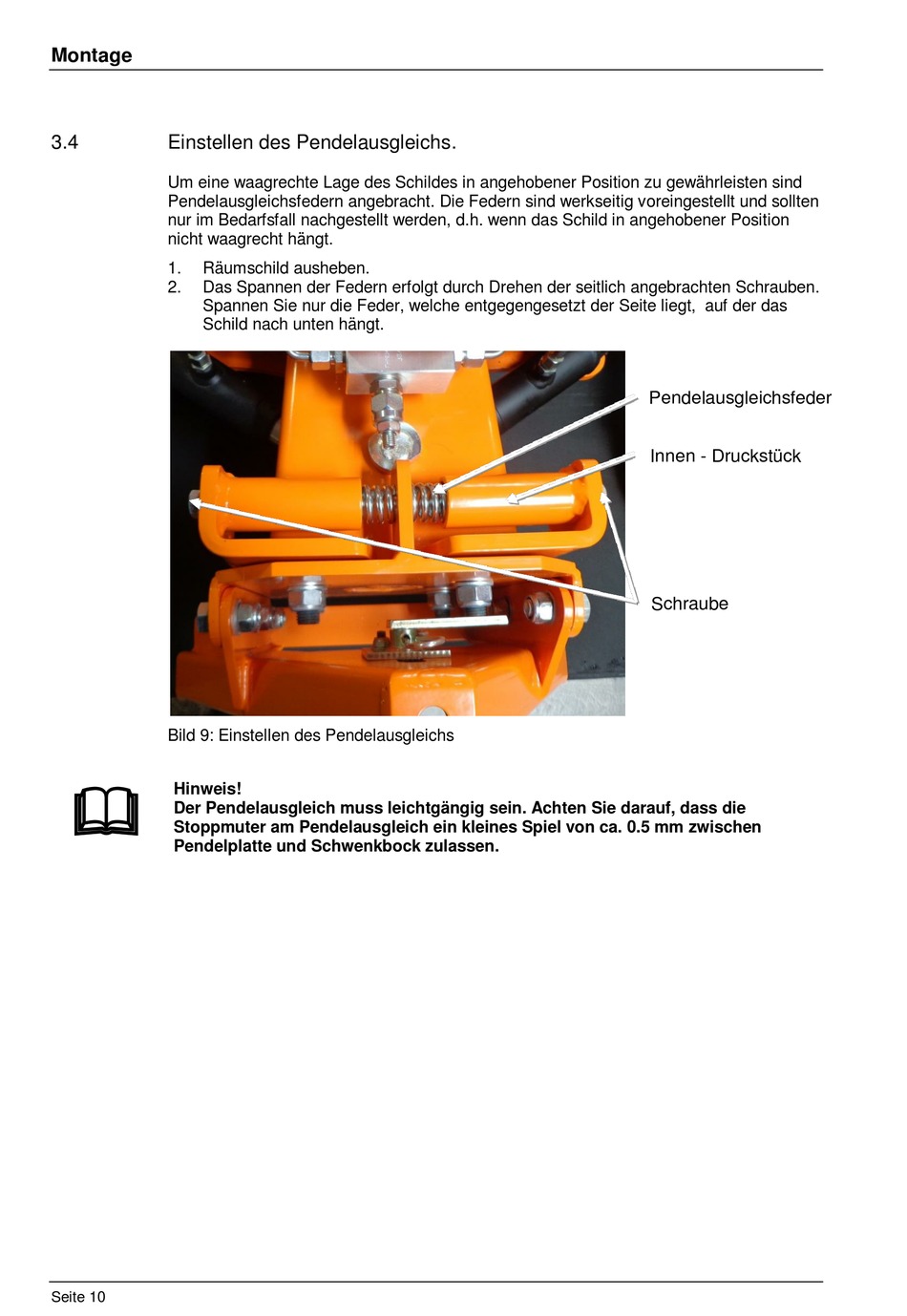

Bild 9: Einstellen des Pendelausgleichs
Hinweis!
Der Pendelausgleich muss leichtgängig sein. Achten Sie darauf, dass die
Stoppmuter am Pendelausgleich ein kleines Spiel von ca. 0.5 mm zwischen
Pendelplatte und Schwenkbock zulassen.
Seite 10
Pendelausgleichsfeder
Innen - Druckstück
Schraube
