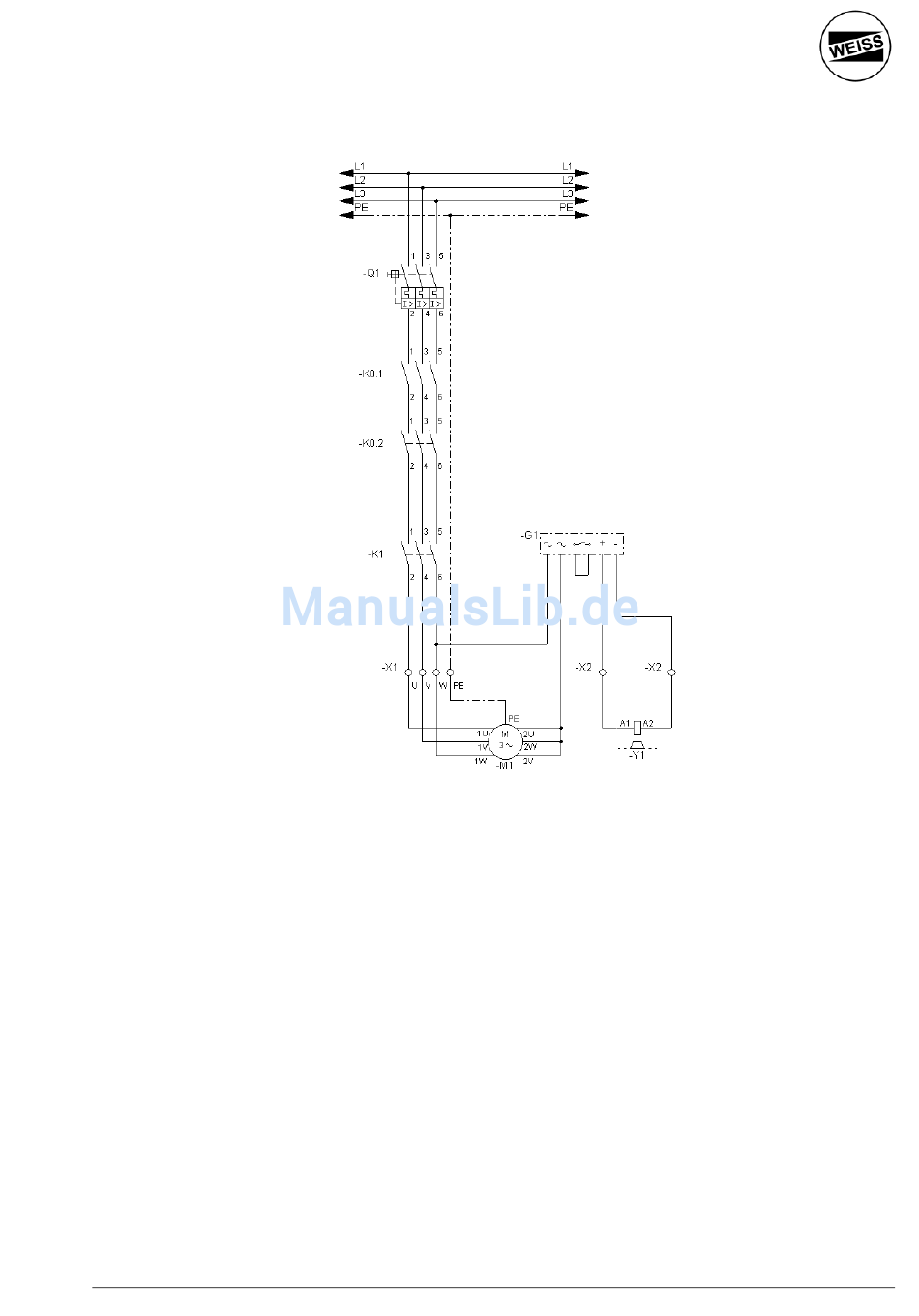

Schaltungsbeispiel für langsamlaufende
Rundschalttische
Fig. 3-8
Q1:
Motorschutzschalter
K0.1, K0.2: Notausrelais
K1:
Motorschütz
M1:
Rundschalttischmotor
Y1:
Bremse
G1:
Bremsgleichrichter
WEISS GmbH 03/2002
Example for slow cycling indexing tables
Q1:
Protective motor switch
K0.1, K0.2: E-STOP Relay
K1:
Motor Contactor
M1:
Index Table Motor
Y1:
Brake
G1:
Rectifier for brake circuit
29
