WEISS TC 120 Betriebsanleitung Seite 15

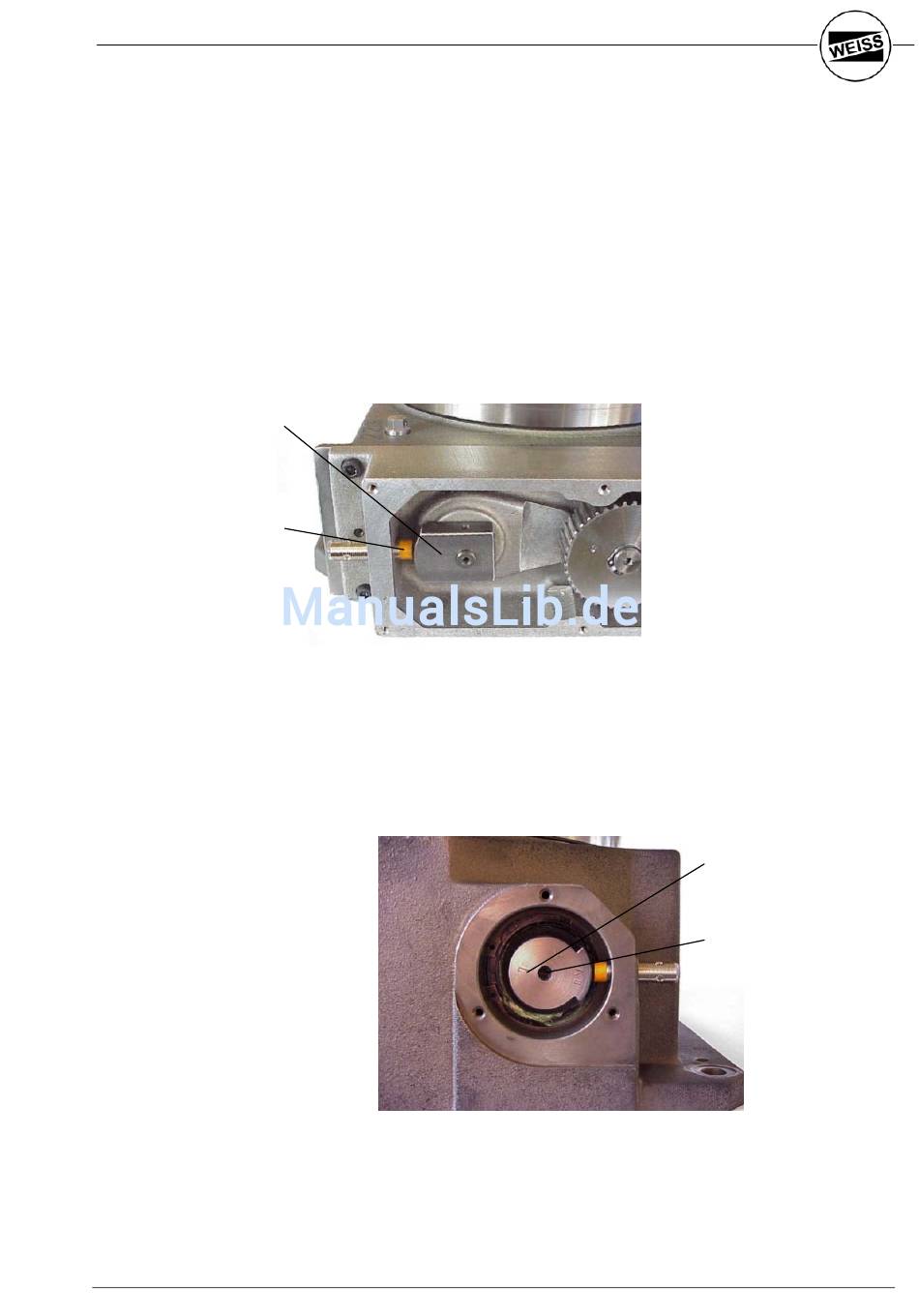

2.4 Positionsnocken/Näherungsinitiator
Die Rundschalttische sind mit einem
Positionsnocken (1) auf der Antriebskurve und
einem Näherungsinitiator "P" (2) ausgerüstet.
Der Positionsnocken ist je nach Typ des
Rundschalttisches formschlüssig mit der
Antriebskurve verschraubt (Gewindestift; Fig.
2-3) oder direkt angefräst (Fig. 2-4).
Aufgeschraubter Positionsnocken
(z.B. am TC 220):
1
2
Fig. 2-3
Angefräster Positionsnocken
(z.B. am TC 320):
Fig. 2-4
WEISS GmbH 03/2002
2.4 Cam and Limit Switch
The index tables have an additional cam (1)
which is part of the barrel cam and a limit
switch "P" (2).
Dependant on the model the cam is either
bolted (setscrew; Fig.2-3) or directly milled on
to the barrel cam (Fig.2-4).
Boltet on cam
(i.e. TC 220)
Milled on cam
(i.e. TC 320)
1
2
