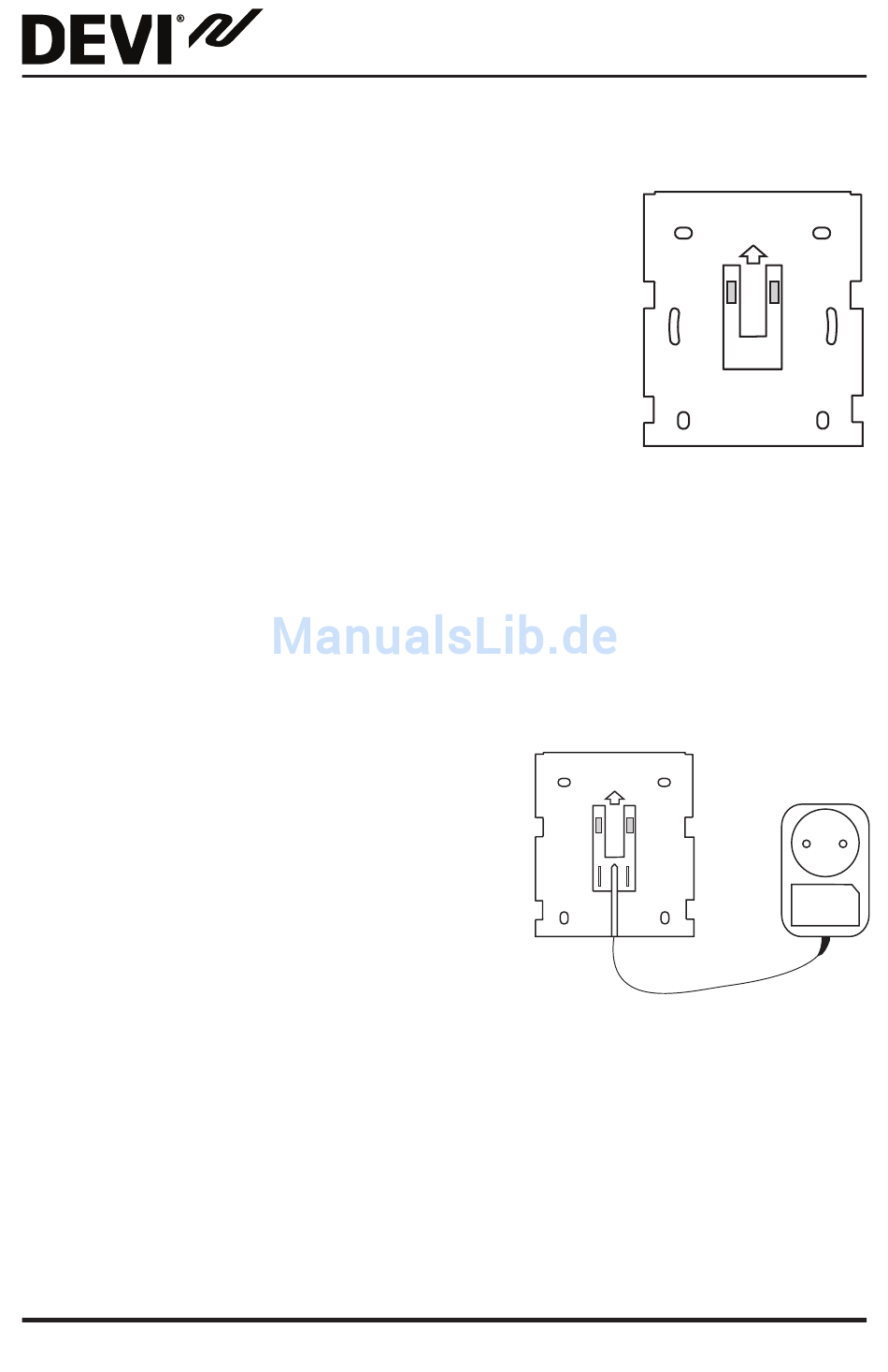

Montage des DEVIlink™ CC mit einem Unterputznetzteil
Die Montageplatte über den Wandkasten halten und die
vier Schraublöcher markieren. Die
Oberseite muss eben ausgerichtet sein.
• Löcher bohren und Dübel einsetzen.
• Das PSU gemäß dem Anschlussplan
auf der Rückseite anschließen.
• Das PSU mit den vier Schrauben
befestigen.
• Den DEVIlink™ CC noch nicht anschließen!
Montage des DEVIlink™ CC mit einem Aufputznetzteil
• Die Befestigungsplatte an die Wand halten und die
vier Schraubenlöcher markieren. Die Oberseite muss
eben ausgerichtet sein.
• Löcher bohren und Dübel
einsetzen.
• Die Befestigungsplatte mit
den vier Schrauben fixieren.
• Den DEVIlink™ CC noch nicht
anschließen!
• Das Aufputznetzteil an eine Steckdose anschließen.
10
DEVIlink™ CC
UP
Netzadapter (PSU)
UP
Netzadapter (NSU)
Installationsanleitung
