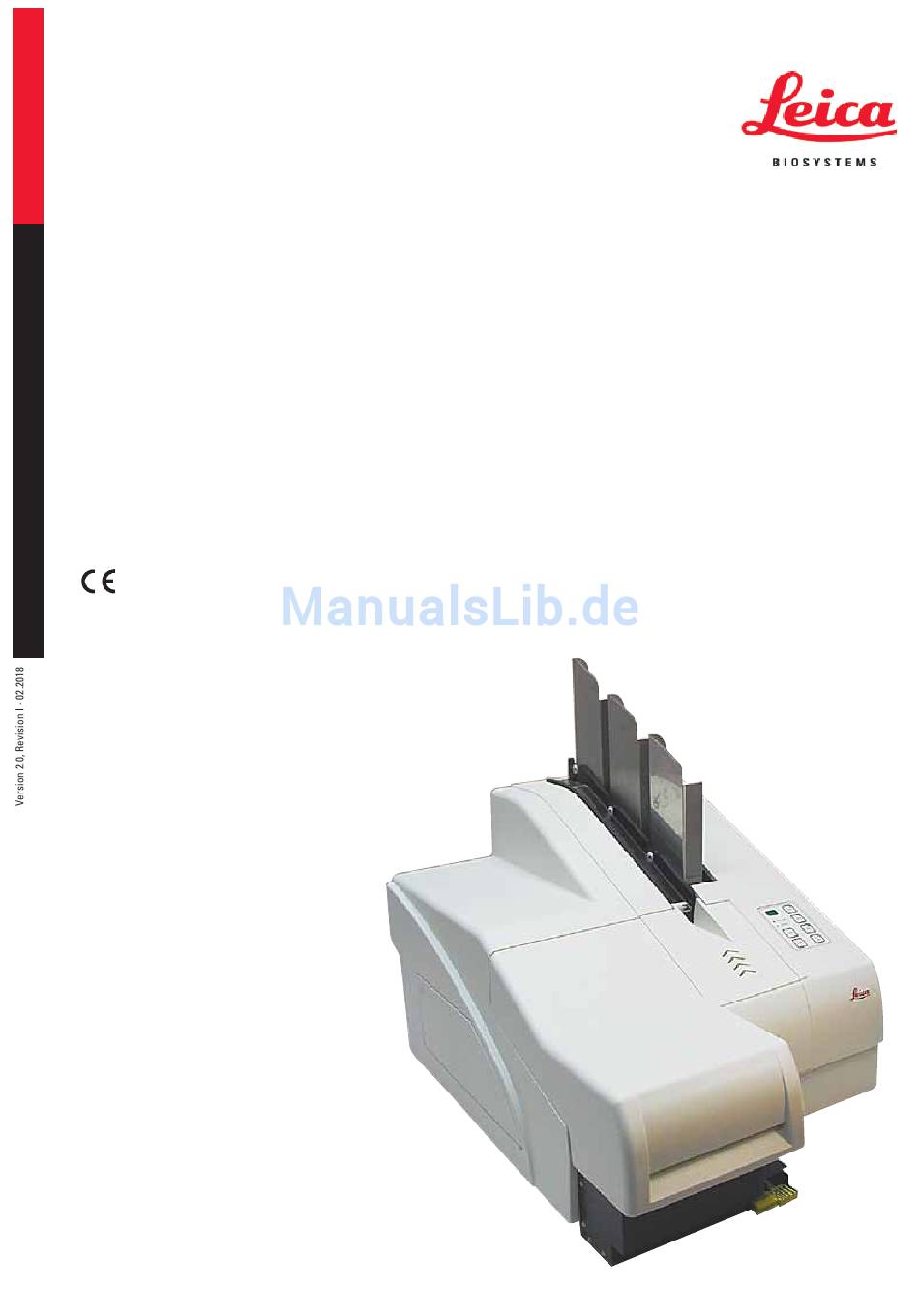

The Pathology Company
Leica IP S
Objektträgerdrucker
Gebrauchsanweisung
Deutsch
Bestellnr.: 14 0601 80100 - Revision I
Dieses Dokument immer in der Nähe des Geräts aufbewahren.
Vor dem Arbeiten mit dem Gerät sorgfältig durchlesen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leica IP S

Inhaltszusammenfassung für Leica IP S

  • Seite 1 The Pathology Company Leica IP S Objektträgerdrucker Gebrauchsanweisung Deutsch Bestellnr.: 14 0601 80100 - Revision I Dieses Dokument immer in der Nähe des Geräts aufbewahren. Vor dem Arbeiten mit dem Gerät sorgfältig durchlesen.
  • Seite 3 Gebrauchsanweisung gelten nicht als zugesicherte Eigenschaften unserer Produkte. Insoweit sind allein die vertraglichen Bestimmungen zwischen uns und unseren Kunden maßgeblich. Leica behält sich das Recht vor, Änderungen der technischen Spezifikationen sowie des Produktionsprozesses ohne vorherige Ankündigung vorzunehmen. Nur auf diese Weise ist ein kontinuierlicher technischer wie produktionstechnischer Verbesserungsprozess möglich.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Wichtige Informationen ..........................Symbole und ihre Bedeutung ........................6 Qualifikation des Bedienpersonals ....................... 9 Vorgesehene Verwendung des Geräts ......................9 Gerätetyp ................................. 10 Sicherheit ..............................Sicherheitsvorschriften ..........................11 Gefahrenhinweise ............................12 Gerätekomponenten und technische Daten ..................Übersicht – Gerätekomponenten ........................ 14 Technische Daten ............................
  • Seite 5 Inhaltsverzeichnis Problembehandlung ..........................Gerätestörungen ............................68 Statusmeldungen ............................69 Fehlermeldungen ............................70 Blitzlampe austauschen ..........................73 Stromausfall ..............................73 Sekundärsicherungen auswechseln......................74 Gewährleistung und Service ........................Dekontaminierungserklärung ........................ Leica IP S...

  • Seite 6: Wichtige Informationen

    Wichtige Informationen Symbole und ihre Bedeutung Warnung Leica Biosystems GmbH übernimmt keine Haftung für Folgeschäden aufgrund der Nichteinhaltung von Anweisungen, insbesondere im Zusammenhang mit Transport und Handhabung der Verpackung, sowie der Nichteinhaltung von Anweisungen in Bezug auf vorsichtige Handhabung des Geräts.
  • Seite 7 Titel des Symbols: Artikelnummer Weist auf die Katalognummer des Herstellers Beschreibung: hin und ermöglicht so die Identifizierung des Medizinprodukts. Seriennummer Symbol: Titel des Symbols: Weist auf die Seriennummer des Herstellers Beschreibung: hin und ermöglicht so die Identifizierung des Medizinprodukts. Leica IP S...
  • Seite 8 Wichtige Informationen Symbol: Titel des Symbols: Beachten Sie die Gebrauchsanweisung Weist darauf hin, dass der Anwender die Beschreibung: Gebrauchsanweisung heranziehen sollte. Symbol: Titel des Symbols: (Strom) Beschreibung: Durch Drücken des Hauptschalters wird das Gerät mit dem Stromnetz verbunden. Symbol: Titel des Symbols: (Strom) Beschreibung: Durch Drücken des Hauptschalters wird das Gerät...

  • Seite 9: Qualifikation Des Bedienpersonals

    Behandlung der Sendung ist sofort sichtbar und zweifelsfrei nachweisbar. Qualifikation des Bedienpersonals • Das Leica IP S darf nur von eingewiesenem Laborfachpersonal bedient werden. • Das Gerät darf nur nach den in dieser Gebrauchsanweisung enthaltenen Anweisungen bedient werden. Vorgesehene Verwendung des Geräts Leica IP S Druckersystem für Standard-Objektträger.

  • Seite 10: Gerätetyp

    Wichtige Informationen Hinweis Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller Hinweise in der Gebrauchsanweisung und die Einhaltung der Inspektions- und Wartungsanweisungen. Gerätetyp Alle in dieser Gebrauchsanweisung enthaltenen Informationen beziehen sich ausschließlich auf den auf der Titelseite angegebenen Gerätetyp. Ein Typenschild (→...

  • Seite 11: Sicherheit

    Sicherheit Warnung Beachten Sie unbedingt die Sicherheits- und Gefahrenhinweise in diesem Kapitel. Lesen Sie diese auch, wenn Sie bereits mit der Handhabung und dem Gebrauch eines Leica-Gerätes vertraut sind. Sicherheitsvorschriften Diese Gebrauchsanweisung enthält wichtige Anweisungen und Informationen für die Betriebssicherheit und Instandhaltung des Gerätes.

  • Seite 12: Gefahrenhinweise

    Sicherheit Gefahrenhinweise Die Sicherheitseinrichtungen, die vom Hersteller an diesem Gerät angebracht wurden, sind nur die Grundlage des Unfallschutzes. Die Hauptverantwortung für einen unfallfreien Arbeitsablauf tragen vor allem der Unternehmer, bei dem das Gerät betrieben wird, sowie die von ihm benannten Personen, die das Gerät bedienen, warten oder reparieren.
  • Seite 13 Haushaltsreiniger verwenden. NICHT verwendet werden dürfen: Alkohol, alkoholhaltige Reinigungsmittel (Glasreiniger!), Scheuermittel sowie aceton- oder xylolhaltige Lösungsmittel! Die lackierten Flächen und das Bedienfeld sind nicht xylol- oder acetonbeständig! • Beim Arbeiten und bei der Reinigung darf keine Flüssigkeit ins Innere des Gerätes gelangen. Leica IP S...

  • Seite 14: Gerätekomponenten Und Technische Daten

    Gerätekomponenten und technische Daten Gerätekomponenten und technische Daten Übersicht – Gerätekomponenten Abb. 2 Grundgerät Objektträger-Magazine Magazin Nr. 1 Bedienfeld Haube Abdeckung Kartuschenschacht Entnahmesystem (manuell) Version 2.0, Revision I...
  • Seite 15 Gerätekomponenten und technische Daten Frontseite ohne Haube Abb. 3 Magazinplätze 1 - 3 Abdeckung – Blitzlampe Objektträgerhalter Druckkopf Magazinhalterung Rutsche mit Abdeckung Übergabe Rutsche --> Objektträgerhalter mit Sensor Wechselplatte mit Dichtlippe Leica IP S...
  • Seite 16 Gerätekomponenten und technische Daten Rückseite und elektrische Anschlüsse Abb. 4 DIL-Schalter Buchse für externen Alarm Buchse für Druckerkabel Sekundärsicherungen Anschluss Stromversorgung Hauptschalter Transportkartusche / Tintenkartusche Splitterschublade Hinweis Bitte (→ "Abb. 4-7") beachten. Das Gerät wird mit eingesetzter Transportkartusche geliefert! Vor der Inbetriebnahme muss die Transportkartusche gegen eine Tintenkartusche ausgetauscht werden...

  • Seite 17: Technische Daten

    Abmessungen mit angeschlossenem Entnahmesystem: Breite x Tiefe: 548 x 650 mm Höhe mit Magazin: 655 mm Leergewicht Grundgerät: ca. 28 kg Gewicht mit Verpackung: ca. 65 kg Leergewicht Entnahmestation: ca. 14 kg Gewicht mit Verpackung: ca. 32 kg Leica IP S...

  • Seite 18: Druckspezifikationen

    Druckspezifikationen Nur Standard-Objektträger mit bedruckbaren farbigen Rändern (→ "Abb. 5-1") können mit dem Leica IP S (→ "Abb. 5") bedruckt werden. Direktes Bedrucken von Glas ist nicht möglich. Objektträger mit folgenden Abmessungen können bearbeitet werden: 76 x 26 mm, max. 1,2 mm dick.

  • Seite 19: Anforderungen An Objektträger

    Spezialtinte auf Alkohol basiert und Kontakt mit Alkohol in Kombination mit physischem Kontakt (Reiben) zu einer erheblichen Beeinträchtigung der Druckqualität führen kann. Getestete und empfohlene Druckmedien für den Inkjetdrucker Leica IP S Hinweis Der Gebrauch anderer Printmedien könnte die Druckqualität negativ beeinflussen und/oder bewirken, dass sich Kassetten während des Druckprozesses verhaken oder festklemmen!

  • Seite 20: Druckspezifikationen

    • Chemische und mechanische Widerstandsfähigkeit der Drucke gegen die Reagenzien, denen die Objektträger bei den nachfolgenden Verarbeitungsschritten ausgesetzt werden (→ S. 23 – Widerstandsfähigkeit gegen Reagenzien). Wichtig! Leica Biosystems lehnt jegliche Haftung für Schäden ab, die durch qualitativ schlechte oder nicht reagenzienresistente Ausdrucke entstehen. 3.3.2 Druckspezifikationen Schriftfeld Die in der Tabelle angegebenen Werte für den Druckbereich...

  • Seite 21: Drucken Von Barcodes

    Die Modulgröße muss immer ein ganzer Teiler der Druckerauflösung sein, da aufgrund der eingesetzten Technologie nur ganze Punkte gedruckt werden können. Es können (auch bei scheinbar klarem, korrektem Druck) Lesefehler auftreten, wenn Modulbreite und Auflösung aufgrund von Umrechnungen nicht mehr übereinstimmen. Leica IP S...
  • Seite 22 • Anzahl und Art der im Barcode erforderlichen Zeichen. • Qualität und Auflösungsvermögen des Barcodelesers. Wie immer führen die von Leica empfohlenen Druckmedien zur höchsten Druckqualität. Dennoch wird unbedingt empfohlen, jede Barcodelösung vor dem ersten Einsatz zu testen. Bitte klären Sie mit Ihrem zuständigen Außendienstmitarbeiter, wie Sie die maximale Zeichenanzahl mit 2D-Barcodes erzielen...
  • Seite 23 Probleme mit der Tintenbeständigkeit gegen die nachfolgende Behandlung der Probeträger mit verschiedenen Reagenzien auftreten. Es gibt sehr viele Faktoren, die nicht dem Einfluss von Leica unterliegen, das Ergebnis aber negativ beeinflussen können. Die nachstehend angegebenen Testbedingungen können daher nur als Anhaltspunkt für individuelle Labortestspezifikationen dienen.

  • Seite 24: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Standortbedingungen Warnung Der Betrieb des Gerätes in explosionsgefährdeten Räumen ist nicht gestattet. Eine einwandfreie Funktion ist nur gewährleistet, wenn an allen Seiten ein Mindestabstand von 10 cm zu Wänden und Einrichtungsgegenständen eingehalten wird. • Das Gerät benötigt eine Stellfläche von ca. 650 x 550 mm. • Relative Luftfeuchtigkeit maximal 20 –...
  • Seite 25 Gerätebasis. Nehmen Sie die Bleche vom Boden ab. Abb. 10 7. Nehmen Sie den Drucker von der Bodenplatte und stellen Sie ihn auf einen stabilen Labortisch oder, wenn vorhanden, auf die automatische Entnahmestation. Stellen Sie sicher, dass der Tisch waagerecht ausgerichtet ist! Leica IP S...

  • Seite 26: Aufstellen Des Druckers

    Inbetriebnahme Warnung Beim Auspacken des Druckers unbedingt darauf achten, dass das Gerät von mindestens zwei Personen (eine auf jeder Seite) angehoben und aufgestellt wird. 8. Wenn das Gerät am endgültigen Einsatzort aufgestellt ist, entfernen Sie die Schaumstoff- Transportsicherung (→ "Abb. 11-1") (nach oben abziehen).

  • Seite 27: Standardlieferumfang

    Inbetriebnahme Standardlieferumfang Die Grundausstattung des Leica IP S beinhaltet folgende Teile: Leica IP S, Grundgerät ohne Entnahmestation 14 0601 33201 Transportkartusche (im Gerät) 14 0601 42865 UV-Tintenkartusche von Leica 14 0601 42350 Entnahmestation S (manuell), komplett 14 0602 35990 Zubehör-Kit, bestehend aus:...

  • Seite 28: Manuelles Entnahmesystem Installieren

    Inbetriebnahme Manuelles Entnahmesystem installieren Abb. 12 Das mitgelieferte Entnahmesystem besteht aus: • Entnahmestation (→ "Abb. 12-1") • Abschirmblech (→ "Abb. 12-2") • Bundschrauben (3 Stk.) (→ "Abb. 12-3") • Schlitzschrauben mit Unterlegscheiben (2 Stk.) (→ "Abb. 12-4") Zur Montage wie folgt vorgehen (→...

  • Seite 29: Automatische Entnahmestation (Optional)

    Grundplatte einrastet und der Drucker sicher mit der Entnahmestation verbunden ist. 5. Den Tablettstapel (→ "Abb. 13-5") auf den Hubtisch (→ "Abb. 13-4") der automatischen Entnahmestation aufsetzen. Zur Steuerung des Hubtisches siehe (→ S. 49 – 5.2 Anzeigen am Display). Leica IP S...

  • Seite 30: Einsetzen/Wechseln Der Blitzlampe

    Inbetriebnahme Abb. 13 Einsetzen/Wechseln der Blitzlampe Wechsel - Entnehmen der Blitzlampe Warnung Gerät ausschalten und Netzstecker ziehen. Vor dem Herausnehmen die Blitzlampe abkühlen lassen. Die Blitzlampe darf nie mit bloßen Händen angefasst werden. Tragen Sie Handschuhe oder benutzen Sie ein Tuch. 1.
  • Seite 31 (→ "Abb. 17-2") vom Zünddraht (→ "Abb. 18-4") Lampe löst (siehe auch (→ "Abb. 18") (→ "Abb. 19-1")). Abb. 17 Einsetzen der neuen Blitzlampe 1. Zuerst ein Abschirmglas (→ "Abb. 18-1") in die beiden Halter einsetzen (→ "Abb. 18-2"). Leica IP S...
  • Seite 32 Inbetriebnahme Abb. 18 2. Die neue Blitzlampe (→ "Abb. 19") in die Fassung einsetzen (→ "Abb. 18-3"); dann vorsichtig bis zum Anschlag hineindrücken (→ "Abb. 21") (die Polaritätsmarkierung (+) darf nicht mehr zu sehen sein). Dabei ggf. vorsichtig kleine Auf- und Abbewegungen ausführen. Abb.

  • Seite 33: Magazine Füllen Und Einsetzen

    (→ "Abb. 23") um ein Herausfallen der Objektträger zu vermeiden. Magazin wie abgebildet in den Einschub stecken. Beide Stifte (→ "Abb. 23-2") des Magazins müssen in Schlitz (→ "Abb. 23-1") einrasten. Abb. 22 Abb. 23 Abb. 24 Leica IP S...

  • Seite 34: Elektrischer Anschluss

    Inbetriebnahme Abb. 26 Abb. 25 Aufnahmekapazität: Jedes Magazin (→ "Abb. 27-1") kann (je nach Dicke der einzelnen Objektträger) bis zu 150 Objektträger aufnehmen. Die maximale Füllhöhe eines Magazins ist an der Markierung "max." (→ "Abb. 27-2") erkennbar und darf nicht überschritten werden. Positiv geladene Objektträger kleben so stark aneinander, dass sie eine spezielle Handhabung erfordern, um eine zuverlässige mechanische Verarbeitung durch den Drucker zu gewährleisten.
  • Seite 35 (→ S. 27 – 4.3 Standardlieferumfang). 1. Das Kabel in die Drucker-Eingangsbuchse stecken (→ "Abb. 28-1"). 2. Das Kabel mit einem der seriellen Anschlüsse (COM 2) des Computers verbinden, auf dem die Steuersoftware ausgeführt wird. Abb. 29 Leica IP S...

  • Seite 36: Transportkartusche Gegen Eine Tintenkartusche Austauschen

    Inbetriebnahme Anschluss eines Fernalarmgebers L Wenn erforderlich, das externe Alarmsystem (optional) an die Buchse (→ "Abb. 29-2") anschließen. 1. Der Alarmgeber zum Auslösen eines Fernalarms wird über einen Klinkenstecker (Ø 3,5 mm) an den Drucker angeschlossen. 2. Zu Details zum Fernalarm siehe (→...
  • Seite 37 Abb. 32 6. Den kleinen Hebel (→ "Abb. 31-1") wieder zurück in die Ausgangsposition drücken. 7. Eine beliebige Taste am Bedienfeld drücken (→ "Abb. 33-1"), um den Druckkopf zu repositionieren und den Drucker betriebsbereit zu machen. Leica IP S...
  • Seite 38 Inbetriebnahme Achtung Wird keine Taste gedrückt, schließt sich der Druckkopf 150 s nach dem Öffnen von selbst, um ein Austrocknen zu vermeiden. Nach 120 s ertönt ein akustisches Signal (5 Pieptöne), danach werden im Display die letzten 30 s heruntergezählt (→...
  • Seite 39 Tintenkartusche einsetzen Hinweis • In dieser Gebrauchsanweisung wird das Einsetzen der Tintenkartusche anhand des Druckers Leica IP S erläutert. • Die Informationen auf der Info-Fahne an der Tintenkartusche beachten. Warnung Die Tintenkartusche muss spätestens nach 3,5 Monaten oder nach 60.000 Ausdrucken ausgetauscht werden.
  • Seite 40 Inbetriebnahme Abb. 36 Rote Schutzkappe entfernen 1. Die rote Schutzkappe (→ "Abb. 35-3") vollständig abschrauben. 2. Info-Fahne entfernen und rote Schutzkappe zur Aufbewahrung in die dafür vorgesehene Mulde in der Tintenkartusche legen (→ "Abb. 37-1"). 3. Abschließend sicherstellen, dass sich der rote Sicherungsbügel in der richtigen Position befindet (→...
  • Seite 41 • Nachdem eine der drei Tasten gedrückt wurde, wird die Tintenaustausch-Softwareroutine gestartet; Luft wird aus den Schläuchen entfernt und das System wird mit Flüssigkeit befüllt.  Wenn dieser Vorgang abgeschlossen ist, wird am Display nicht mehr angezeigt. Leica IP S...

  • Seite 42: Druckertreiber Installieren

    Inbetriebnahme Testausdruck durchführen L Ein Testausdruck sollte durchgeführt werden, um zu prüfen, ob der Druckkopf korrekt arbeitet. 1. Zu diesem Zweck einige Objektträger in das Magazin einsetzen und das Magazin in Magazinposition 1 einsetzen. 2. Die Taste CLEAN gedrückt halten, bis "00" angezeigt wird, dann loslassen. Ein Objektträger wird mit einem gespeicherten Testbild bedruckt.

  • Seite 43: Bedienung

    (→ "Abb. 38-2") LED aus: • Magazine sind bestückt bzw. aus einem gerade leer gewordenen Magazin wurde noch kein weiterer Objektträger benötigt. LED blinkt: • Kombination aus blinkender LED und Zahl am Display zeigt an, welches Magazin leer ist. Leica IP S...
  • Seite 44 Bedienung • Wenn mehrere Magazine gleichzeitig leer werden, zeigt das Display zyklisch die betreffenden Magazinnummern an. • Nachdem das Magazin neu befüllt wurde, muss LOADED (→ "Abb. 38-5") gedrückt werden, um dem Drucker mitzuteilen, dass das angezeigte Magazin wieder voll ist. • Wurde ein Druckauftrag unterbrochen, wird er lückenlos fortgesetzt.
  • Seite 45 An diesem Punkt ist der Zugang zum Drucker möglich (z. B. um ein halb leeres Magazin zu entnehmen und aufzufüllen). • Zum Fortsetzen des zuvor unterbrochenen Druckauftrags ist erneut ONLINE zu drücken. Die ONLINE-LED leuchtet wieder oder die LED beginnt zu blinken, wenn sich noch Druckaufträge in der Drucker-Warteschlange befinden. Leica IP S...
  • Seite 46 Bedienung LED aus: • Der Drucker ist offline. Es werden keine Druckaufträge ausgeführt, bis der Drucker wieder einsatzbereit ist (LED an). ERROR (→ "Abb. 38-8") Quittieren eines zuvor gemeldeten Fehlers. LED blinkt: • Ein Fehler ist aufgetreten. Im Display wird der entsprechende Fehlercode angezeigt. • Wenn nach Beseitigung der Fehlerquelle und dem Freimachen der Wege, ERROR gedrückt wird, versucht der Drucker normal weiter zu arbeiten und die Fehleranzeige erlischt.
  • Seite 47 Druckkopfes durch. Der Ausdruck wird dazu für ca. 10 s unterbrochen und anschließend automatisch fortgeführt. (→ "Abb. 38-9") TRAY LOAD (Tablett laden) Hinweis Bei Druckern ohne Entnahmestation ist die Taste ohne Funktion. Abb. 39 Funktion: • Die bedruckten Objektträger werden aus dem Drucker auf das oberste Tablett ausgegeben. Leica IP S...
  • Seite 48 Bedienung • Am rechten Ende des Tabletts befindet sich ein Sensor (→ "Abb. 40-1"), der ein Signal auslöst, wenn er abgedeckt wird. Der Tablettstapel wird dann um ein Tablett nach oben bewegt. • Sobald alle Tabletts voll sind, ertönt ein akustisches Signal (Piepton), die LED in der Taste TRAY LOAD (Tablett laden) beginnt zu blinken, und der Tablettstapel kann entnommen werden.

  • Seite 49: Anzeigen Am Display

    Bereichs sinkt, wird angezeigt. Gerät ausschalten und abkühlen lassen; Raumtemperatur überprüfen. Maximale Lebensdauer der Blitzlampe erreicht. Ein Tausch der Lampe ist erforderlich. Wird diese Meldung ignoriert, kann es zu Resistenzproblemen bei den Ausdrucken kommen. Leica IP S...

  • Seite 50: Alarmfunktionen

    Magazin-Auswurfmechanismus mechanisch blockiert ist. Die zweite Ziffer der Meldung (1-3) gibt die Nummer des betroffenen Magazins an. Fehlermeldungen Alle angezeigten Nummern Alarmfunktionen Der Leica IP S ist mit zwei verschiedenen Alarmfunktionen ausgestattet: Version 2.0, Revision I...
  • Seite 51 100 mA liegen. Eine maximale Spannung von 24 V DC darf nicht überschritten werden. Details zum Anschließen eines Alarmgebers zum Auslösen eines Fernalarms an den Leica IP S erfahren Sie bei Ihrer zuständigen Leica Vertriebsniederlassung oder direkt beim Hersteller.

  • Seite 52: Einstellungen Des Druckertreibers

    (Drucken) klicken, um das Dialogfeld Print zu öffnen. 2. Aus der Liste der verfügbaren Drucker Leica IP S auswählen (der Name dieses Druckers wurde bei der Installation des Druckertreibers hinzugefügt (→ S. 42 – 4.10 Druckertreiber installieren)) und durch Auswählen der entsprechenden Schaltfläche bestätigen.
  • Seite 53 Reihenfolge abgearbeitet, in der sie angegeben sind. Dialogfeld Advanced Options öffnen 1. Zum Auswählen erweiterter Parameter auf File > Print… klicken, um das Dialogfeld Print öffnen. 2. Durch Klicken auf Preferences… (Einstellungen) das Dialogfeld Printing Preferences (Druckeinstellungen) öffnen. Leica IP S...
  • Seite 54 Bedienung 3. Durch Klicken auf Advanced… (Erweitert) das Dialogfeld Advanced Options (Erweiterte Optionen) öffnen. Das Dialogfeld Advanced Options (→ "Abb. 44") Beim Anklicken der Menüpunkte mit der Maus erscheint rechts davon ein Pull-Down Menü, in dem die Einstellung erfolgt. Alle hier nicht beschriebenen Menüpunkte haben für den Drucker keine Bedeutung und sollten deshalb in der Standardeinstellung belassen werden.
  • Seite 55 (Job in neues Tablett): Jeder Druckauftrag beginnt mit einem neuen Tablett. Job in new Tray • New Tray (Neues Tablett): Nur für besondere Anwendungen, sollte unter Standard-Windows Programmen nicht gewählt werden. Hinweis Bei Verwendung des manuellen Entnahmesystems werden die unter konfigurierten Paper/Output Werte vom Gerät nicht berücksichtigt. Leica IP S...

  • Seite 56: Reinigung Und Wartung

    Verletzungen durch Glassplitter zu vermeiden. Objektträger-Führungsmechanismen Der IP S muss bei intensiver Nutzung täglich (bei gelegentlicher Nutzung wöchentlich) mit einem kleinen Staubsauger gereinigt werden, um Ablagerungen, insbesondere Glassplitter zu entfernen. Das Reinigen der folgenden, mit einem Pfeil markierten IP-Module ist besonders wichtig: • Ladestation...
  • Seite 57 Die Rutsche muss sauber sein (→ "Abb. 48"). Achtung In diesem Bereich des Gerätes befinden sich empfindliche Elektronikbauteile. Deshalb dort keine Flüssigkeit Abb. 47 verwenden! • Nach dem Reinigen und vor dem Arbeiten mit dem Gerät die Klappe schließen. Abb. 48 Leica IP S...

  • Seite 58: Druckkopf Reinigen

    Reinigung und Wartung • Die Splitterschublade (→ "Abb. 49-2") befindet sich über dem Einschub für die Tintenkartusche, hinter der linken Abdeckung (→ "Abb. 49-1"). Sie verhindert, dass Glasstaub und -splitter in das Innere des Geräts fallen. Die Schublade kann durch Ziehen am schwarzen Griff seitlich herausgenommen werden (→...
  • Seite 59 (auf den Druckkopf) vor und zurück bewegen (ca. 10 mal). Ablagerungen von getrockneter Tinte werden angelöst und so abgetragen. Warnung Auf keinen Fall das Stäbchen rotieren - die Düsenplatte des Druckkopfes kann dadurch beschädigt werden. Leica IP S...
  • Seite 60 Reinigung und Wartung Abb. 52 6. Auch die Wechselplatte (→ "Abb. 53-1") und Dichtlippe mit (sauberem) Alkohol reinigen. Die Dichtlippe (→ "Abb. 53-2") muss völlig frei von Tintenrückständen sein. Die Dichtlippe auf Beschädigungen prüfen. Wechselplatten mit beschädigter Dichtlippe austauschen. Wechselplatte Abb.

  • Seite 61: Kartusche Austauschen

    (→ "Abb. 54-3") aufleuchtet. 4. Die rote Kappe wieder festdrehen, dann die Kartusche vollständig herausnehmen. 5. Tintenkartusche waagerecht in einem verschlossenen Behälter aufbewahren. 6. Gebrauchte Tintenkartuschen nach den Richtlinien in Ihrem Labor und den geltenden Rechtsvorschriften entsorgen. Abb. 54 Leica IP S...

  • Seite 62: Neue Tintenkartusche Einsetzen

    • Regelmäßig mit einem Pinsel oder einem kleinen Staubsauger Staub von den Lüftungsschlitzen an der Rückseite des Geräts entfernen. • Das Gerät einmal jährlich von einem qualifizierten und von Leica autorisierten Servicetechniker überprüfen lassen. • Am Ende des Garantiezeitraums einen Servicevertrag abschließen. Näheres dazu erfahren Sie von Ihrer zuständigen Kundendienstorganisation.

  • Seite 63: Lagerung Des Geräts

    Mulde in der Tintenkartusche legen (→ "Abb. 55-3"). 7. Eines der beiden Kästchen an der Vorderseite der Kartusche markieren, um sicherzustellen, dass die Transportkartusche nur zweimal verwendet wird. 8. Die Abdeckplatte an der linken Seite des Druckers schließen. Leica IP S...
  • Seite 64 Reinigung und Wartung Abb. 55 9. Die INK EMPTY LED erlischt, und am Display wird angezeigt. 10. Zum Reinigen des Druckkopfs CLEAN drücken (Dauer: ca. 3,5 Min) - am Display wird angezeigt. Wenn der Spülvorgang beendet ist, erlischt die Displayanzeige. Hinweis Der Reinigungsprozess mit Lösungsmittel dauert ca.
  • Seite 65 58-1"). Dazu das Stäbchen vorsichtig unter den Druckkopf schieben und mit leichtem Druck nach oben (auf den Druckkopf) von unten rechts nach oben links (entlang der Dichtlippe) bewegen. Nach jeder Aufwärtsbewegung das Stäbchen leicht drehen. Abb. 58 Leica IP S...
  • Seite 66 Reinigung und Wartung Hinweis Reinigungsstäbchen für den Druckkopf immer nur einmal benutzen. Auf keinen Fall das Stäbchen rotieren - die Düsenplatte des Druckkopfes kann dadurch beschädigt werden. 17. Anschließend die neue schwarze Transportplatte bis zum Anschlag (→ "Abb. 59-1") hineinschieben. Abb.
  • Seite 67 3. Blitzlampenabdeckung und Haube schließen. 4. Originalverpackung verwenden und den Drucker auf der Bodenplatte festschrauben (siehe Auspackanweisung). 5. Transportsicherung wieder einsetzen (→ "Abb. 11-1") und die Haube mit Klebeband sichern. 6. Sicherstellen, dass das Gerät nur aufrecht transportiert wird. Leica IP S...

  • Seite 68: Problembehandlung

    Problembehandlung Problembehandlung Gerätestörungen Hinweis Störungen im Druckablauf werden immer als Fehlercode im Display angezeigt. Gleichzeitig beginnt die LED in der Taste ERROR zu blinken. Fehler beheben: 1. Fehlerursache anhand der Fehlerliste ermitteln (→ S. 70 – 7.3 Fehlermeldungen). 2. Blockierung(en) beseitigen; gegebenenfalls hierzu die Haube öffnen. Warnung Wichtig! Alle Objektträger entfernen, die sich noch auf der Rutsche, in und neben dem Objektträgerhalter...

  • Seite 69: Statusmeldungen

    Temperatur im Blitznetzteil zu hoch. – Maximale Lebensdauer der Blitzlampe erreicht. – Aufforderung zur Wartung. – Aufforderung, eine Reinigung des Druckkopfes durchzuführen. INK EMTPY (Tinte leer) Wechsel der Tintenkartusche ist erfolgt. Gerät wartet auf blinkt Bestätigung mit ERROR-, CLEAN- oder LOADED-Taste. Leica IP S...

  • Seite 70: Fehlermeldungen

    Mechanische Blockade des Klappe des Blitzmoduls schließen Horizontalantriebes. (→ "Abb. 47-1"). Objektträger entfernen. Falls der Fehler weiterhin besteht, den technischen Leica Service verständigen. Mechanische Blockade des Objektträger entfernen. Vertikalantriebes. Falls der Fehler weiterhin besteht, den technischen Leica Service verständigen. Mechanische Blockade der Objektträger entfernen.
  • Seite 71 Sicherheitsschalter haben durch manuelles Entnahmesystem. angesprochen. Haube vollständig schließen. • Blitzbereitschaft wird nicht innerhalb • Technischen Leica Service informieren. der vorgeschriebenen Zeit erreicht. Ladeelektronik defekt. Blitzdauer zu kurz oder kein Blitz erfolgt. Kontrolle, ob Blitz erfolgt - dazu Streulicht an der Abdeckung beobachten.
  • Seite 72 Druckbild überschreitet horizontal die Fehler durch Anwendersoftware zulässige Größe. verursacht. Beim Einschalten des Gerätes ergab Technischen Leica Service informieren. die CRC-Prüfung des EEPROMs ein fehlerhaftes Ergebnis. Interner Firmwarefehler oder defekter Technischen Leica Service informieren. Controller. Mechanisches Problem erschwert den Kontrolle des Magazinauswurfs.

  • Seite 73: Blitzlampe Austauschen

    Problembehandlung Angezeigter Fehlerursache Fehler beheben Code Falsche Firmware. Technischen Leica Service informieren. Blitzlampe austauschen Code wird am Drucker-Display angezeigt, wenn die Blitzlampe das Ende ihrer Lebensdauer erreicht hat. Wenn Code angezeigt wird, muss die Lampe ausgetauscht werden. Ausführliche Informationen zum Einsetzen/Austauschen der Blitzlampe sind (→...

  • Seite 74: Sekundärsicherungen Auswechseln

    Problembehandlung Abb. 61 • Prüfen, ob eine der beiden Sekundärsicherungen (→ "Abb. 62") defekt ist (F1, an der Rückwand des Geräts (→ "Abb. 63")). • Bestimmte Fehlfunktionen oder Ausfallerscheinungen des Gerätes können einer defekten Sicherung zugeordnet werden. Abb. 62 Fehlfunktion Sicherung prüfen • Gerät funktioniert nicht.
  • Seite 75 2. Der Sicherungshalter löst sich und kann entfernt werden. 3. Defekte Sicherung (→ "Abb. 64-2") aus dem Sicherungshalter (→ "Abb. 64-1") entnehmen und passende Ersatzsicherung einsetzen. Abb. 64 4. Sicherungshalter mit Ersatzsicherung einsetzen. Halter mit dem Schraubendreher hineindrücken und mit einer Vierteldrehung nach rechts fixieren. Leica IP S...

  • Seite 76: Gewährleistung Und Service

    Technische Serviceinformationen Wenn Sie den technischen Kundendienst oder Ersatzteile benötigen, wenden Sie sich bitte an Ihre Leica Vertretung oder den Leica Händler, von dem Sie das Gerät gekauft haben. Folgende Angaben zum Gerät sind erforderlich: • Modellname und Seriennummer des Geräts.

  • Seite 77: Dekontaminierungserklärung

    Dekontaminierungserklärung Dekontaminierungserklärung Jedes Produkt, das an Leica Biosystems zurückgegeben wird oder eine Wartung am Standort erfordert, muss ordnungsgemäß gereinigt und dekontaminiert werden. Ein Formular zur Bestätigung der Dekontaminierung finden Sie im Produktmenü auf unserer Website www.LeicaBiosystems.com. Verwenden Sie dieses Formular, um alle erforderlichen Informationen zu erfassen.
  • Seite 78 Notizen Version 2.0, Revision I...
  • Seite 80 Leica Biosystems Nussloch GmbH Heidelberger Str. 17 - 19 D-69226 Nussloch Deutschland Tel.: +49 - (0) 6224 - 143 0 Fax: +49 - (0) 6224 - 143 268 Web: www.LeicaBiosystems.com...
