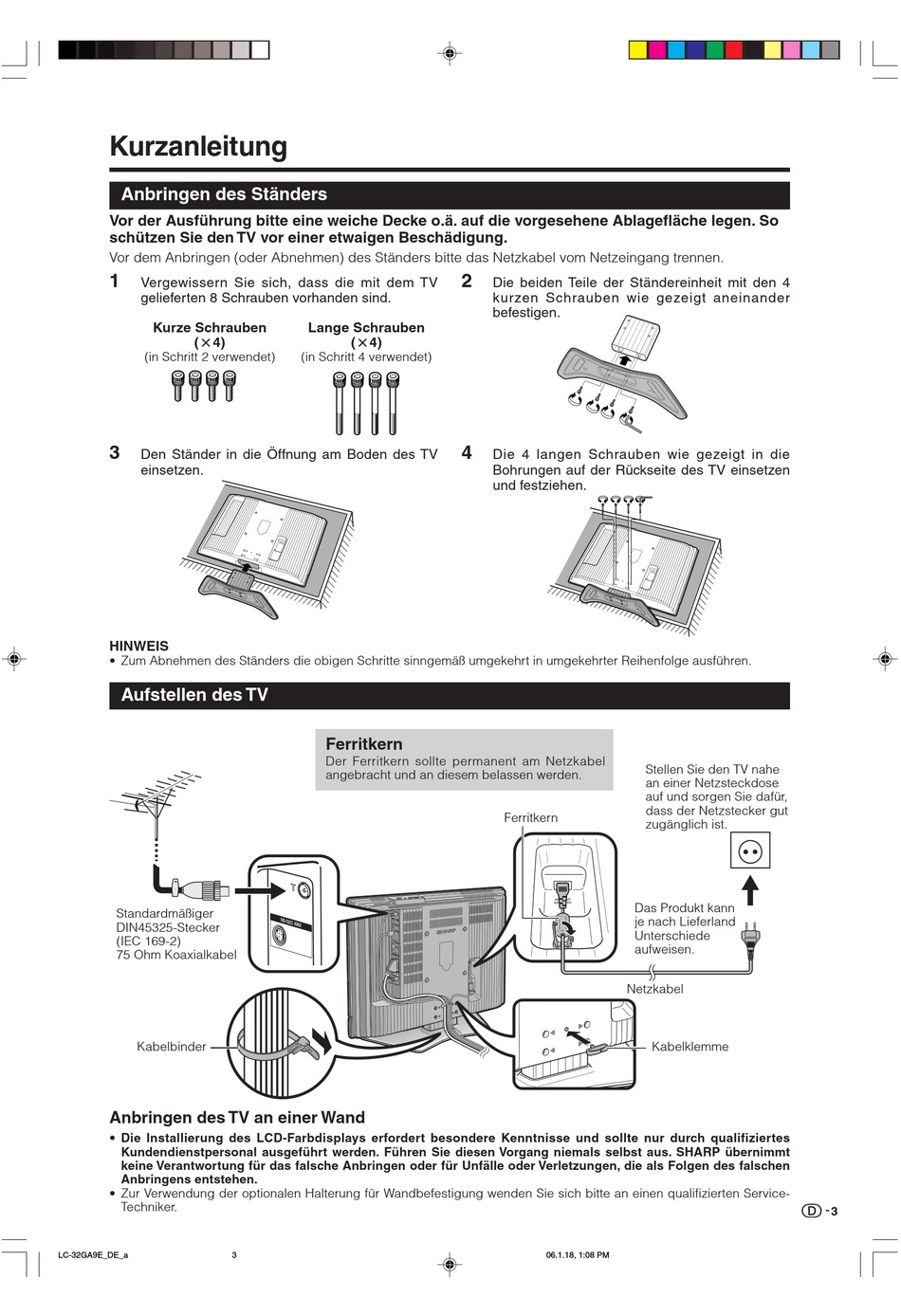

Kurzanleitung
Anbringen des Ständers
Vor der Ausführung bitte eine weiche Decke o.ä. auf die vorgesehene Ablagefläche legen. So
schützen Sie den TV vor einer etwaigen Beschädigung.
Vor dem Anbringen (oder Abnehmen) des Ständers bitte das Netzkabel vom Netzeingang trennen.
1
Vergewissern Sie sich, dass die mit dem TV
gelieferten 8 Schrauben vorhanden sind.
Kurze Schrauben
(m4)
(in Schritt 2 verwendet)
3
Den Ständer in die Öffnung am Boden des TV
einsetzen.
HINWEIS
• Zum Abnehmen des Ständers die obigen Schritte sinngemäß umgekehrt in umgekehrter Reihenfolge ausführen.
Aufstellen des TV
Standardmäßiger
DIN45325-Stecker
(IEC 169-2)
75 Ohm Koaxialkabel
Kabelbinder
Anbringen des TV an einer Wand
• Die Installierung des LCD-Farbdisplays erfordert besondere Kenntnisse und sollte nur durch qualifiziertes
Kundendienstpersonal ausgeführt werden. Führen Sie diesen Vorgang niemals selbst aus. SHARP übernimmt
keine Verantwortung für das falsche Anbringen oder für Unfälle oder Verletzungen, die als Folgen des falschen
Anbringens entstehen.
• Zur Verwendung der optionalen Halterung für Wandbefestigung wenden Sie sich bitte an einen qualifizierten Service-
Techniker.
LC-32GA9E_DE_a
Lange Schrauben
(m4)
(in Schritt 4 verwendet)
Ferritkern
Der Ferritkern sollte permanent am Netzkabel
angebracht und an diesem belassen werden.
3
2
Die beiden Teile der Ständereinheit mit den 4
kurzen Schrauben wie gezeigt aneinander
befestigen.
4
Die 4 langen Schrauben wie gezeigt in die
Bohrungen auf der Rückseite des TV einsetzen
und festziehen.
Ferritkern
Netzkabel
06.1.18, 1:08 PM
Stellen Sie den TV nahe
an einer Netzsteckdose
auf und sorgen Sie dafür,
dass der Netzstecker gut
zugänglich ist.
Das Produkt kann
je nach Lieferland
Unterschiede
aufweisen.
Kabelklemme
3
