13. Wenn das Dialogfeld „Calibration Completed" angezeigt wird, klicken Sie
auf „Finish".
Kalibrieren des Moduls 5069-IY4
In diesem Beispiel wird die Kalibrierung eines Kanals auf dem Modul 5069-IY4
zur Verwendung mit einem Widerstandstemperaturfühler-Eingangstyp
beschrieben. Das Modul 5069-IY4 verwendet zum Kalibrieren folgende
Widerstände in Ohm:
• 1 Ω Widerstand als niedrige Kalibrierungsreferenz
• 487 Ω Widerstand als hohe Kalibrierungsreferenz
Führen Sie folgende Schritte aus:
1. Schließen Sie den niedrigen Referenzwiderstand an den zu kalibrierenden
Kanal an.
2. Gehen Sie mit dem Projekt online, und stellen Sie sicher, dass sich die
Steuerung im Programm-Modus befindet.
3. Überprüfen Sie, ob der zu kalibrierende Kanal für den richtigen
Eingangsbereich konfiguriert ist.

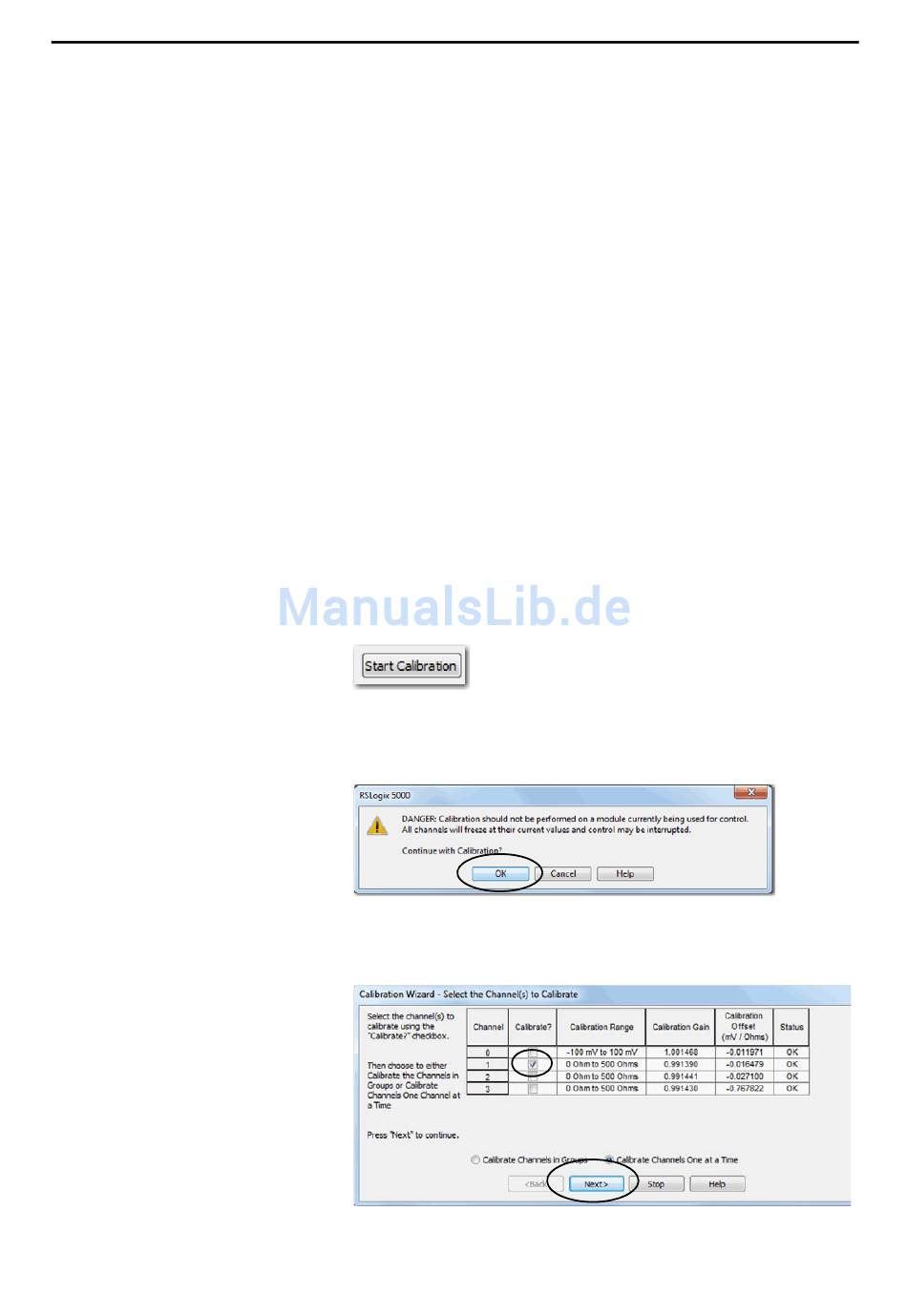

4. Klicken Sie im Dialogfeld „Module Properties" in der Kategorie
„Calibration" auf „Start Calibration".
5. Wenn das Bestätigungsdialogfeld zum Kalibrieren des Kanals angezeigt
wird, klicken Sie auf OK.
6. Wählen Sie den zu kalibrierenden Kanal aus, und klicken Sie auf „Next".
Rockwell Automation-Publikation 5000-UM005B-DE-P – November 2015
Kalibrieren des Moduls
Kapitel 7
115
