Nold Open Bedienungsanleitung Seite 7

1. Verbinden Sie die Zentralsteuerung mit den entsprechenden
Pins am Anschluss des Türöffners.
Die Eingänge der Steuereinheit werden von den Produktausgängen potentialfrei
angesteuert. Es dürfen ausschließlich potentialfreie Ausgänge mit den Eingängen
verbunden werden. Jedem Aus- und Eingang werden zwei Pins im Steckverbinder
zugeordnet. Die Pinbelegung des Steckverbinders ist den Anschlussskizzen auf Seiten 10
bis 11 zu entnehmen. Der Betriebsmodus des Relais wird in der Applikation konfiguriert.
Es stehen zwei Betriebsmodi zur Auswahl: Impulsmodus mit einstellbarer Impulszeit
beziehungsweise Schaltmodus.
HINWEIS: Die meisten Garagentoröffner verfügen über einen Eingang mit Impulsmodus,
deshalb kann die Steuerelektronik durch das Umschalten des Relais in Schaltmodus
möglicherweise beschädigt werden. Bitte diesen Betriebsmodus bei Garagentoren
vermeiden, es sei denn, ausdrücklich dieser Modus wird benötigt.
12
2. Nold Open anschließen.
Beachten Sie, dass die Steuereinheit dabei spannungsfrei sein muss.
3. Leitungen mit Hilfe eines Schraubenziehers befestigen.

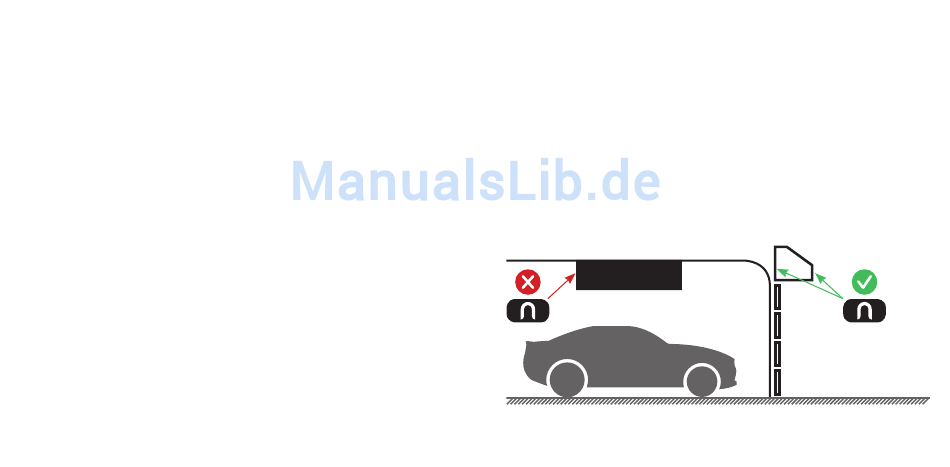

4. Nold Open an der Wand montieren.
Das Produkt ist möglichst nah am Einfahrtbereich und möglichst weit von
Metallgegenständen entfernt zu montieren, denn letztere beeinträchtigen die Reichweite
der Bluetooth®-Signale. Das Produkt kann sowohl im Innen- als auch im Außenbereich
eingesetzt werden. Beim Einsatz im Freien ist das Produkt an einer von Umwelteinflüssen
geschützten überdachten Stelle zu montieren. Das Produkt ist in mindestens 1,5 m Höhe
über dem Fußboden anzubringen.
GARAGEN-
TOR-MOTOR
Für weitere Informationen siehe:
nold.io/help
