LEITUNGEN ANSCHLIESSEN

Bitte vor der Installation von Nold Open die Bedienungsanleitung
der Steuerzentrale mit besonderer Rücksicht auf den Abschnitt
Leitungsanschlüsse studieren und mit dieser Bedienungsanleitung
und der eingefügten Anschlusszeichnung abgleichen.

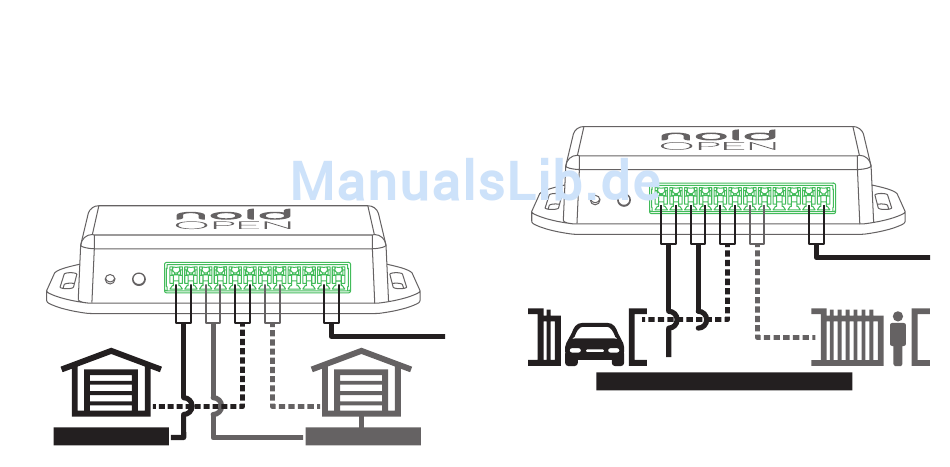

OPTION 1 - ZWEI VERSCHIEDENE TORE
OUT1 OUT2
TOR1
HAUPTEINHEIT 1
10
STROMZUFÜHRUNG
IN1 IN2
TOR2
HAUPTEINHEIT 2
OPTION 2 - ZWEI VERSCHIEDENE MODI
OUT1 OUT2
GANZ
OFFENER
MODUS
HAUPTEINHEIT
* Der Anschluss des Eingangs ist optional, die Nutzung wird in der Applikation
entweder freigegeben oder gesperrt.
STROMZUFÜHRUNG
IN1 IN2
TEILWEISE
GEÖFFNETER
MODUS
