Inhaltszusammenfassung für Nold Open
- Seite 1 BEDIENUNGSANLEITUNG...

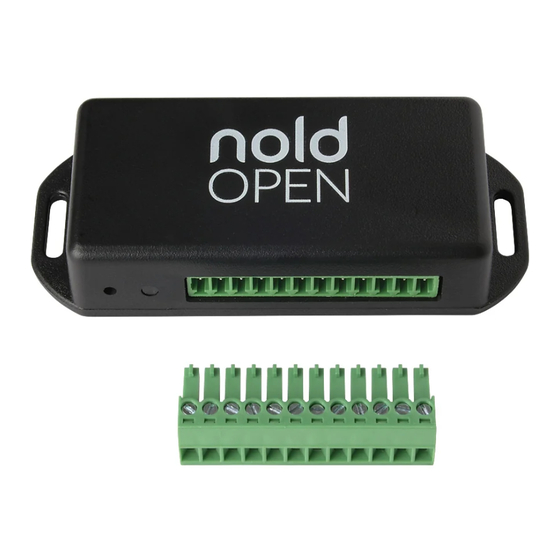

- Seite 2 Nold-Benutzer! Wir gratulieren Ihnen zum Kauf von Nold Open, des Toröffners mit der neuesten Technologie. Nold Open ist ein Funkgerät, das in Verbindung mit einem Smartphone für elektronische Türen, Tore und Schranken eingesetzt werden kann. Bitte die Bedienungsanleitung vor der Installation und der...
- Seite 3 Packungsinhalt: Nold Open-Produkt Anschlusskabel Bedienungsanleitung Sollte einer dieser Posten aus der Packung fehlen, so nehmen Sie unverzüglich Kontakt zum Anbieter unter den Kontaktdaten auf der Produktwebseite auf. Sie benötigen noch einen kleinen Schraubenzieher Leitungen Schrauben (nach Bedarf).
-
Seite 4: Allgemeine Hinweise
Montage zu beauftragen. Die Montage und die elektrischen Anschlüsse sind mit geeigneten Arbeitsverfahren und ausreichender Sorgfalt auszuführen. Der Hersteller und der Anbieter von Nold Open übernehmen keine Haftung für Schäden aus falscher, irrtümlicher oder unsachgemäßer Montage (Inbetriebnahme). - Seite 5 Ausgang 1 des Produktes, der mit der Zentrale des OUT1 anzusteuernden Tors zu verbinden ist. (Ausgangstyp: sicherungsfreier Relaisausgang.) Ausgang 2 des Produktes, der mit der Zentrale des OUT2 anzusteuernden Tors zu verbinden ist. (Ausgangstyp: sicherungsfreier Relaisausgang.) Eingang 1 des Produktes, der mit der Zentrale des über den Ausgang OUT1 angesteuerten Tors zu verbinden ist.
-
Seite 6: Leitungen Anschliessen
LEITUNGEN ANSCHLIESSEN OPTION 2 - ZWEI VERSCHIEDENE MODI Bitte vor der Installation von Nold Open die Bedienungsanleitung der Steuerzentrale mit besonderer Rücksicht auf den Abschnitt Leitungsanschlüsse studieren und mit dieser Bedienungsanleitung und der eingefügten Anschlusszeichnung abgleichen. OPTION 1 - ZWEI VERSCHIEDENE TORE STROMZUFÜHRUNG... - Seite 7 Jedem Aus- und Eingang werden zwei Pins im Steckverbinder zugeordnet. Die Pinbelegung des Steckverbinders ist den Anschlussskizzen auf Seiten 10 Nold Open an der Wand montieren. bis 11 zu entnehmen. Der Betriebsmodus des Relais wird in der Applikation konfiguriert.
- Seite 8 Konfiguration des Geräts. HINWEIS: Das Gerät kann ausschließlich mit der Nold-Applikation bedient werden. Der Hersteller und der Anbieter des Nold Open übernehmen keine Haftung für Defekte oder Schäden aus anderweitiger Bedienung oder aus der Benutzung eines schädlichen Codes. QR-Code scannen oder Besuch nold.io/app...
-
Seite 9: Gerät In Betrieb Nehmen
LED-Anzeigen GERÄT IN BETRIEB NEHMEN Pulsierendes grünes Licht: Gerät unter Spannung, betriebsbereit. Stellen Sie sicher, dass Nold Open unter Spannung steht. (Grünes Licht leuchtet.) Die Spannungsversorgung von Nold Open ist Ständiges grünes Licht: polaritätsfrei. Gerät mit einem Smartphone verbunden. Ständiges grünes Licht von einem roten Blinklicht unterbrochen: Gerät hat Befehl von einem... -
Seite 10: Bluetooth Aktiviert
Schlüssel angesteuert werden. Virtuelle Schlüssel können mit anderen Benutzern geteilt werden. HINWEIS: Teilen Sie den virtuellen Schüssel mit keinen unbefugten Personen. Der Hersteller und der Anbieter von Nold Open übernehmen keine Haftung für Schäden aus der Teilung mit unbefugten Personen. - Seite 11 NOLD-CLOUD Für eine übersichtlichere Bedienung ihrer Geräte und Schlüssel: benutzen Sie Ihr persönliches Nold- Konto und melden Sie sich auf der Oberfl äche cloud.nold.io...
-
Seite 12: Technische Daten
Betriebsspannungsbereich: 8-32V DC, 6-24V AC Temperaturbereich: -40°C – +85°C Max. Leistungsaufnahme (bei 24 V): 75 mA Anzahl Schaltausgänge: 2 Typ des Schaltausgangs: Sicherungsfreier Relaisausgang (NO) Max. Strombelastbarkeit des Schaltausgangs: 1A@24V DC, 0.5A@125V AC TECHNISCHE DATEN Max. Schaltspannung: 125V AC, 60V DC Anzahl Schalteingänge: 2 Kurzschluss-Schutz des Versorgungsspannungseingangs: Sicherung (0.2A) - Seite 13 Allgemeine Informationen iBeacon-Kompatibilität Nold Open erfüllt die einschlägigen Normen und normativen Dokumente und besitzt Nold Open unterstützt den Apple iBeacon™ Standard. Wenn Sie sich dem Nold Open nähern, wird die Meldung der im iOS™-Betriebssystem betriebenen Anwendung auf ein Konformitätszeichen . Für die volle Konformitätserklärung besuchen Sie die dem Display Ihres Gerätes automatisch angezeigt, wenn Sie das in der Einstellungen...
- Seite 14 Der Hersteller und der Anbieter von Nold Open übernehmen keine Haftung für die von den Vorgaben dieser Bedienungsanleitung abweichende Benutzung, Bedienung, Teilen Sie Ihre Erfahrungen mit uns: nicht bestimmungsgemäße Verwendung, unsachgemäße Montage, Bedienung, unsachgemäße Instandsetzung, Umbau, unbefugten Eingriff, falsche Lagerung, äußere Einwirkungen (z.B.
