3.3.3

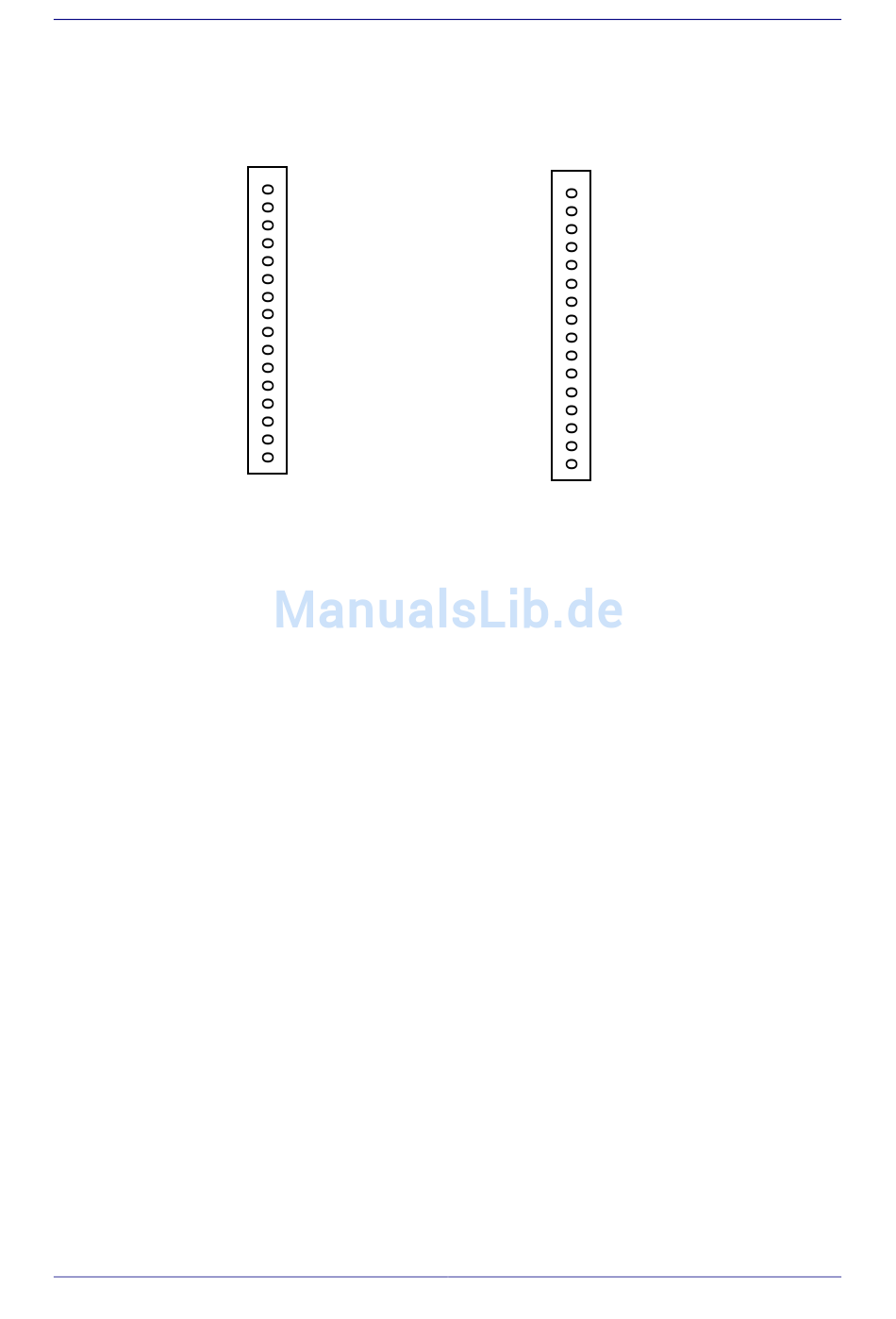

Pinbelegung der Stiftleisten

Beschreibung der Signale
IOWR
out, aktiv low
IORD
out, aktiv low
CS2..7
out, aktiv low
RST
out, aktiv low
CSALL
out, aktiv low
INT
out I
OSCILL
out
CLKPCI
out
A0..A4
out
D0..D7
in/out
CS0
intern
XD
out/intern
XE
out/intern
Seite 12
IOWR
IORD
CS7
CS6
CS5
CS4
CS3
CS2
RST
CSALL
INT
OSCILL
CLKPCI
Schreiben auf eine I/O-Adresse
Lesen von einer beliebigen I/O-Adresse
Zugriff auf einen bestimmten Port-Bereich
CS2..Port+04..07
CS3..Port+10..1F
CS4..Port+08
CS5..Port+09
CS6..Port+0A
CS7..Port+0B
Zurücksetzen aller Signalleitungen
mit gültigen Adressen und Daten kann auf den
Datenbus geschrieben oder gelesen werden
Interrupt-Signal des PCI-Busses
Taktsignal des lokalen Oszillators
Takt des PCI-Busses
Adreßleitungen zur Auswahl der Chip selects
8 Bit Datenbus
CS0..Port+00..03 write
CS1..Port+00..03 read
Technische Hardware Beschreibung
A4
A3
A2
A1
A0
D7
D6
D5
D4
D3
D2
D1
D0
XD
XE
