Technische Hardware Beschreibung
3.3.1

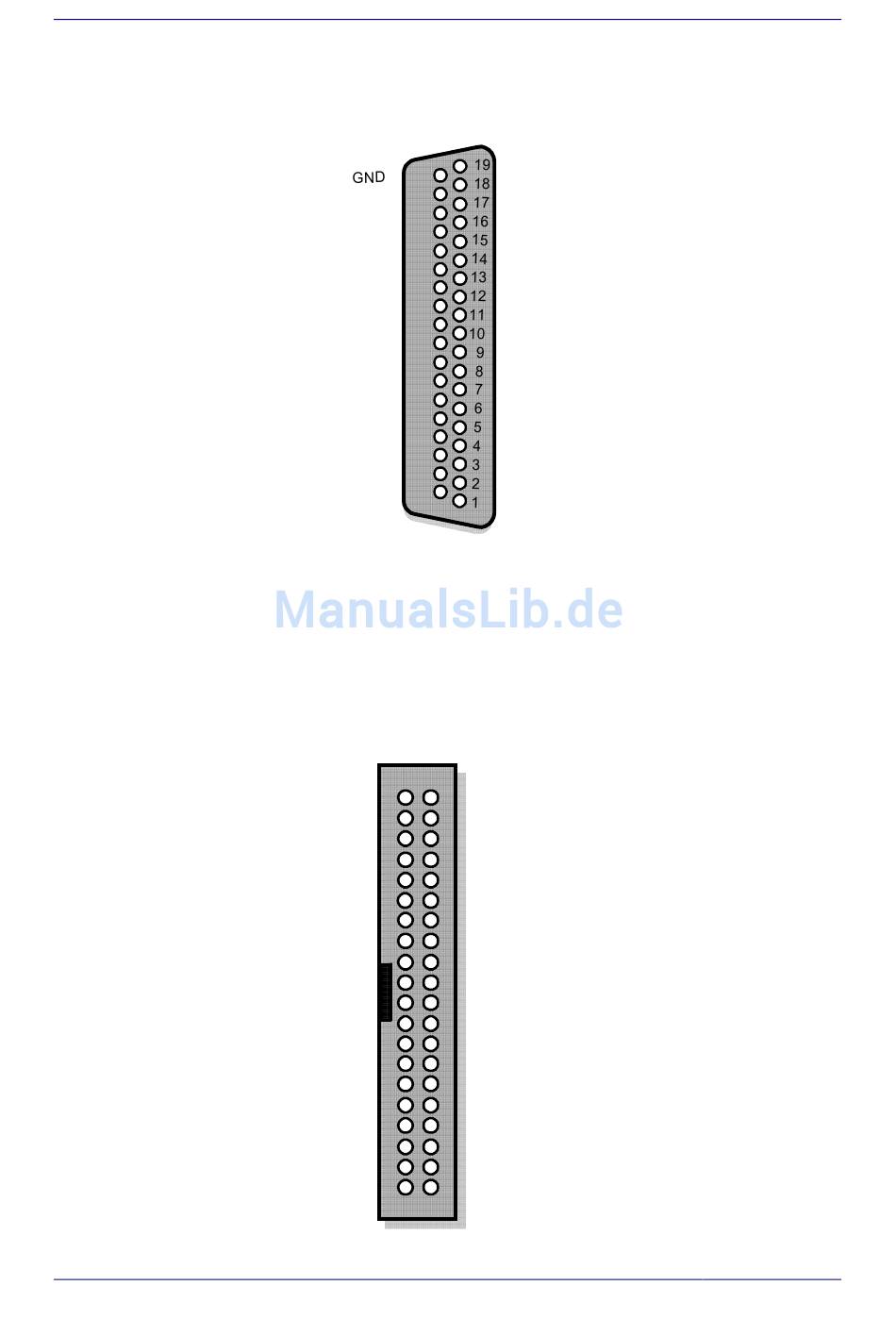

Pinbelegung 37 pol. D-Sub Buchse
Alle anderen Leitungen stehen frei zur Verfügung und sind mit der 40-pol.
Pfostenleiste verbunden!
3.3.2
Pinbelegung der 40 pol. Pfostenleiste
zu Pin 18 der D-Sub
zu Pin 17 der D-Sub
zu Pin 16 der D-Sub
zu Pin 15 der D-Sub
zu Pin 14 der D-Sub
zu Pin 13 der D-Sub
zu Pin 12 der D-Sub
zu Pin 11 der D-Sub
zu Pin 10 der D-Sub
zu Pin 9 der D-Sub
zu Pin 8 der D-Sub
zu Pin 7 der D-Sub
zu Pin 6 der D-Sub
zu Pin 5 der D-Sub
zu Pin 4 der D-Sub
zu Pin 3 der D-Sub
zu Pin 2 der D-Sub
zu Pin 1 der D-Sub
PROTO 2
37
36
35
34
33
32
31
30
29
28
27
26
25
24
23
22
21
20
1
2
frei
frei
GND
GND
zu Pin 36 der D-Sub
zu Pin 35 der D-Sub
zu Pin 34 der D-Sub
zu Pin 33 der D-Sub
zu Pin 32 der D-Sub
zu Pin 31 der D-Sub
zu Pin 30 der D-Sub
zu Pin 29 der D-Sub
zu Pin 28 der D-Sub
zu Pin 27 der D-Sub
zu Pin 26 der D-Sub
zu Pin 25 der D-Sub
zu Pin 24 der D-Sub
zu Pin 23 der D-Sub
zu Pin 22 der D-Sub
zu Pin 21 der D-Sub
zu Pin 20 der D-Sub
frei
39
40
GND
VCC
