Werkseitig montiert
Achtung:
Nicht zu fest anziehen da das
Kunststoffteil sonst zerstört
werden könnte.

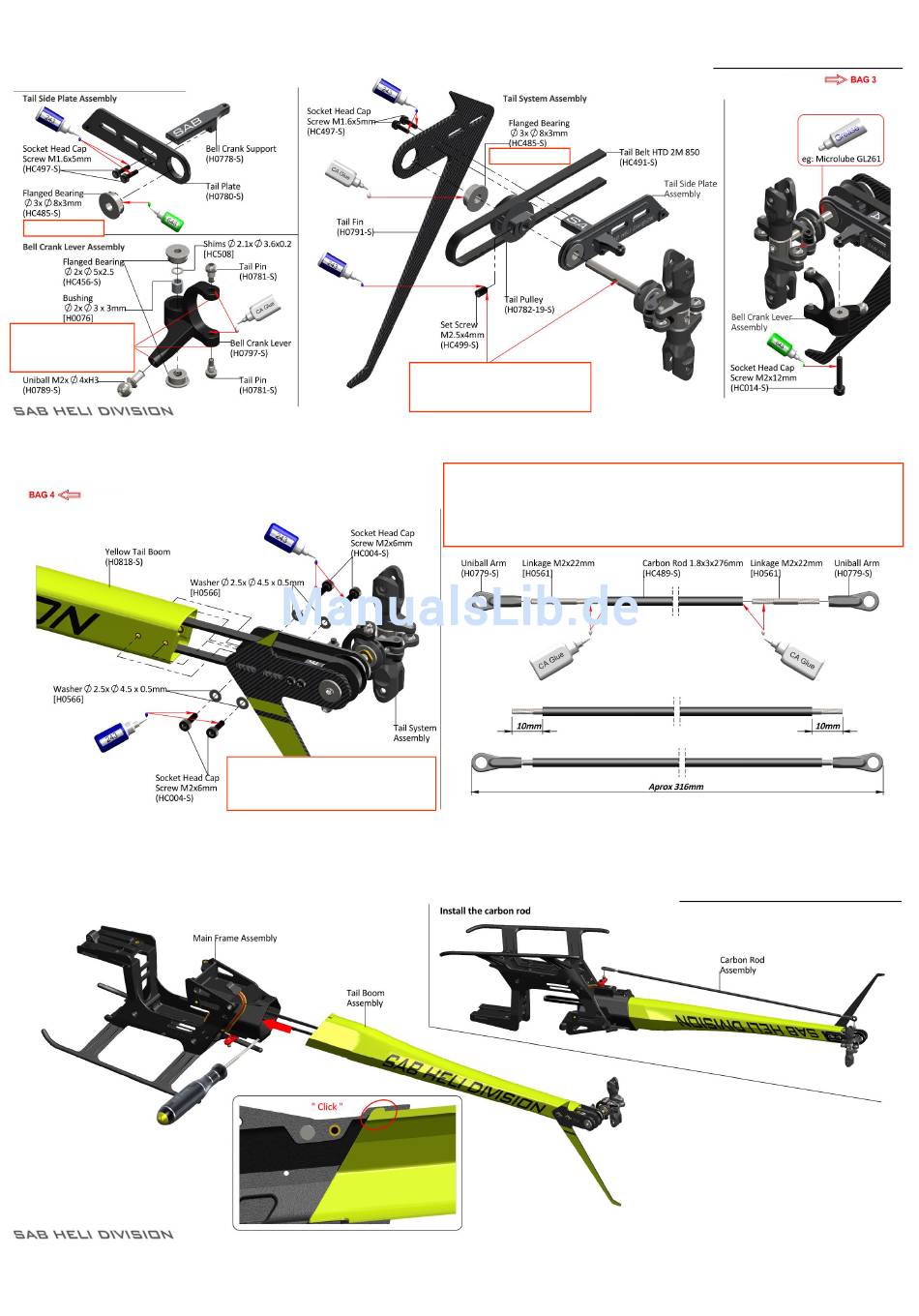

Entfernen Sie die M2,5x8 Schraube wie in der
Abbildung gezeigt. Schieben Sie den Mono
Boom samt Riemen von hinten ein bis das
Einrasten deutlich zu vernehmen ist. Nun kann
die Schraube angezogen werden.
Beachte:
Die Schrauben HC004-S dürfen nicht zu fest angezo-
gen werden. Es besteht die Gefahr dass das Kunst-
stoffmaterial bricht!
Werkseitig montiert
Beachte:
Die Madenschraube muss deckungsgleich zur
Flachstelle der Welle montiert werden
Beachte:
Die exakte Länge ist am aufgebauten Modell zu ermitteln. Die angegebene Länge in der Zeichnung dient nur als Richtmaß.
Umwickeln Sie beide Enden des CFK Rohrs stramm mit etwa 2 Lagen Klebeband. Die Enden können nun passgenau auf
+2mm aufgebohrt werden. Nun das Klebeband wieder abnehmen und die Enden H0561 mit Sekundenkleber oder besser mit
5min Epoxi einkleben. Vor dem Einkleben sind die Enden mit Schleifpapier P80 anzurauen und zu entfetten.
Geben Sie dem Kleber ausreichend Zeit auszuhärten bevor die Kugelköpfe H0779-S aufgedreht werden.
Kapitel 5– Heckrotorsystem:
Kapitel 6– Montage Mono Boom:
