Allgemeiner Hinweis:
Wir haben keine Möglichkeit den Betrieb und Bau der von uns gelieferten Teile zu beeinflussen. Deshalb lehnt die Firma HELI-
SHOP® ausdrücklich jegliche Haftung für Schäden und/oder Folgeschäden aus dem Betrieb des Produktes ab, gleich welcher
Art.
Es ist alleine die Aufgabe des Betreibers, sich vor jeder Inbetriebnahme genauestens vom ordnungsgemäßen und betriebssi-
cheren Zustand des Hubschraubers durch sorgfältige Kontrolle zu überzeugen.
Bauen Sie nur Elektronik in das Modell ein, welche auch für ein Modell der jeweiligen Art ausgelegt ist. Auch bei Verwendung
von teuersten RC-Teilen ist man vor einem Ausfall nie sicher. Machen Sie also stets einen Reichweitentest mit laufenden Mo-
tor und selbstverständlich abgenommenen Rotorblättern. Achten Sie darauf, dass sich das Modell dabei um die Hochachse
drehen könnte und überdrehen Sie den Motor nicht!!!
Der Hubschrauber inklusive aller mechanischen Bauteile ist nach Bauanleitung sorgfältig zu erstellen. HETZEN oder PFU-
SCHEN kann TÖDLICH sein. Jedes Bauteil ist vor der ersten Inbetriebnahme auf ordentlichen und festen Sitz zu prüfen. Lose
Lager sind mit Loctite sinnrichtig einzukleben.
Wir haben versucht, die Abbildungen der Bauanleitung so präzise wie möglich zu gestalten und verzichten auf lange Texte.
Warum? Weil wir nach über 25 Jahren Helierfahrung wissen, dass Texte in den meisten Fällen nur ungenügend oder gar nicht
gelesen werden. Ausnahmen wird es natürlich immer geben.
Spezieller Hinweis zur Montage von Kunststoffteilen:
Im Gegensatz zu anderen Goblin Modellreihen besitzt dieses Modell auch Teile aus Kunststoff. Achten Sie darauf alle Schrau-
ben die in Kunststoff bzw. in entsprechende Gewindebuchsen welche in den Kunststoff eingelassen sind, nur leicht fest zu
ziehen. Die Nichtbeachtung dieses Hinweises kann zu ungewollten Beschädigungen führen, welche nicht unter die Gewähr-
leistung fallen. Bitte beachten Sie weiters, dass auch chemische Stoffe wie z.B. Sekundenkleber oder flüssige Schraubensi-
cherung Kunststoffe angreifen oder spröde machen sowie zur Rissbildung führen können.
WICHTIG
Folgende Komponenten werden benötigt
SG280 Goblin Fireball
•
BL Regler mit 50A oder mehr
•
Antriebsakku 6S-1000mAh/1250mAh
•
Flybarless Elektronik
•
3x TS Servo (Micro)
•
Heckservo (Micro)
•
6 Kanal RC-Anlage
SG281 Goblin Fireball Combo
•
Antriebsakku 6S-1000mAh/1250mAh
•
Flybarless Elektronik
•
6 Kanal RC-Anlage
Sonstige Werkzeuge, Hilfsmittel und minimale modell-
bauerische Fähigkeiten.
Div. Zangen, Inbusdreher 1,5mm / 2mm / 2,5mm, Gabel
oder Maulschlüssel bzw. Steckschlüssel 4,5mm / 5mm /
5,5mm, Lager Kleber (z.B. Welle-Nabe fügen), Schrau-
bensicherung für Feinmechanik z.B. LM3812, Spray Öl,
Silikon Fett, Sekundenkleber, Pitch Lehre, Lötwerkzeuge,
Schleifpapier P80.

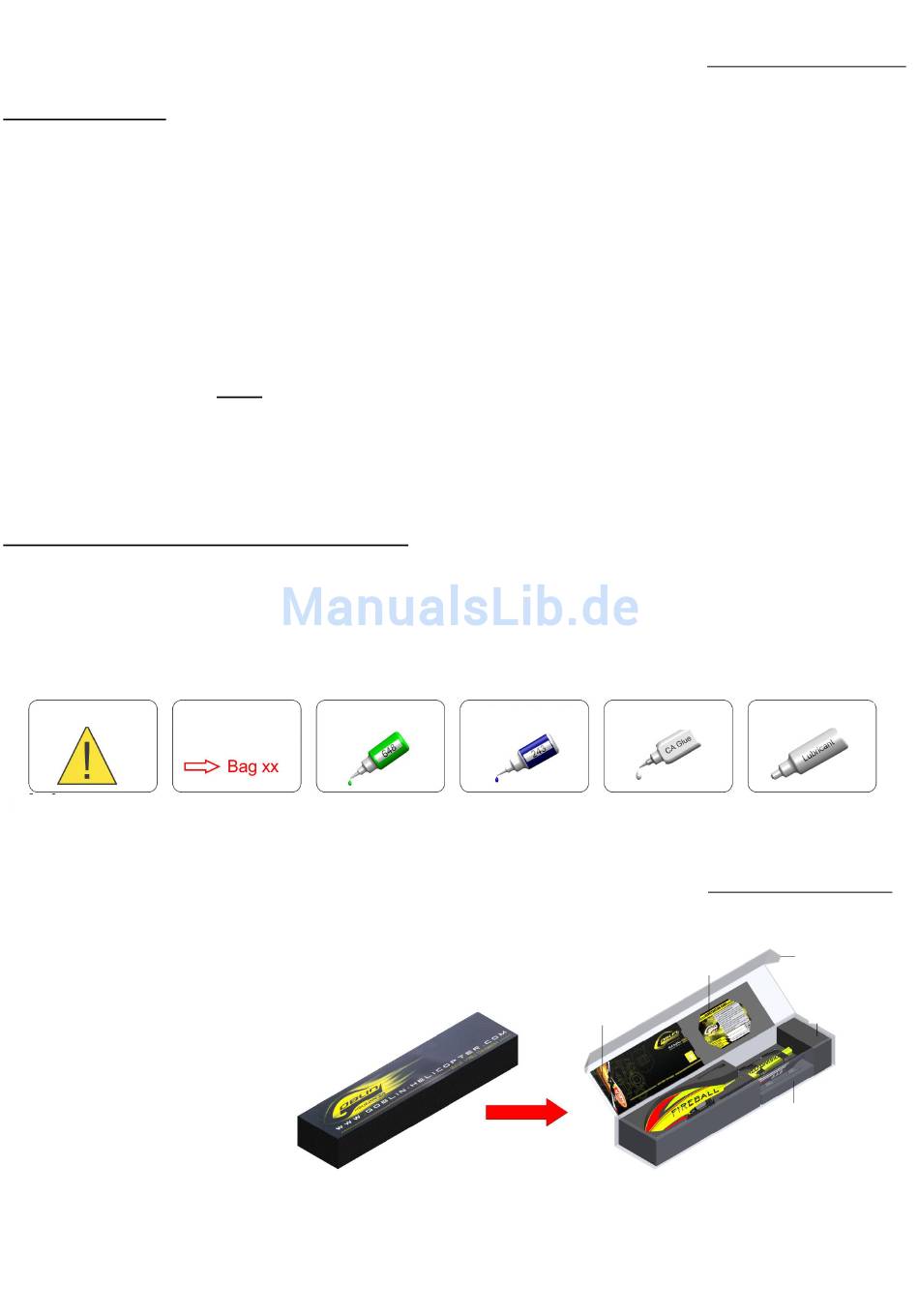

Die benötigten Teile
befinden sich in:
Box xx
Bausatz Inhalt
Hauptkarton: Haube, Landegestell, Haupt– und Heckrotorblätter,
Mono Boom, Box 1, Box 2, CFK Anlenkung, Blattcaddy.
Box1: Motor, Regler, Servos
Box 2: Bags (Tüten)
Der Aufbau wird in den folgenden Kapiteln beschrieben. Für jeden Bauschritt stehen die dafür vorgesehen Teile in Bags bereit. Die benötigten
Teile (Bags) sind jeweils in roter Farbe an den einzelnen Bildabschnitten dargestellt.
Lagerkleber
Schraubensicherung
Kapitel 2– Wichtige Hinweise:
Sekundenkleber
Kapitel 3– Inhalt / Zubehör:
Produkt Karte
Anleitung
Super Lube
Hauptkarton
Box 1
Box 2
