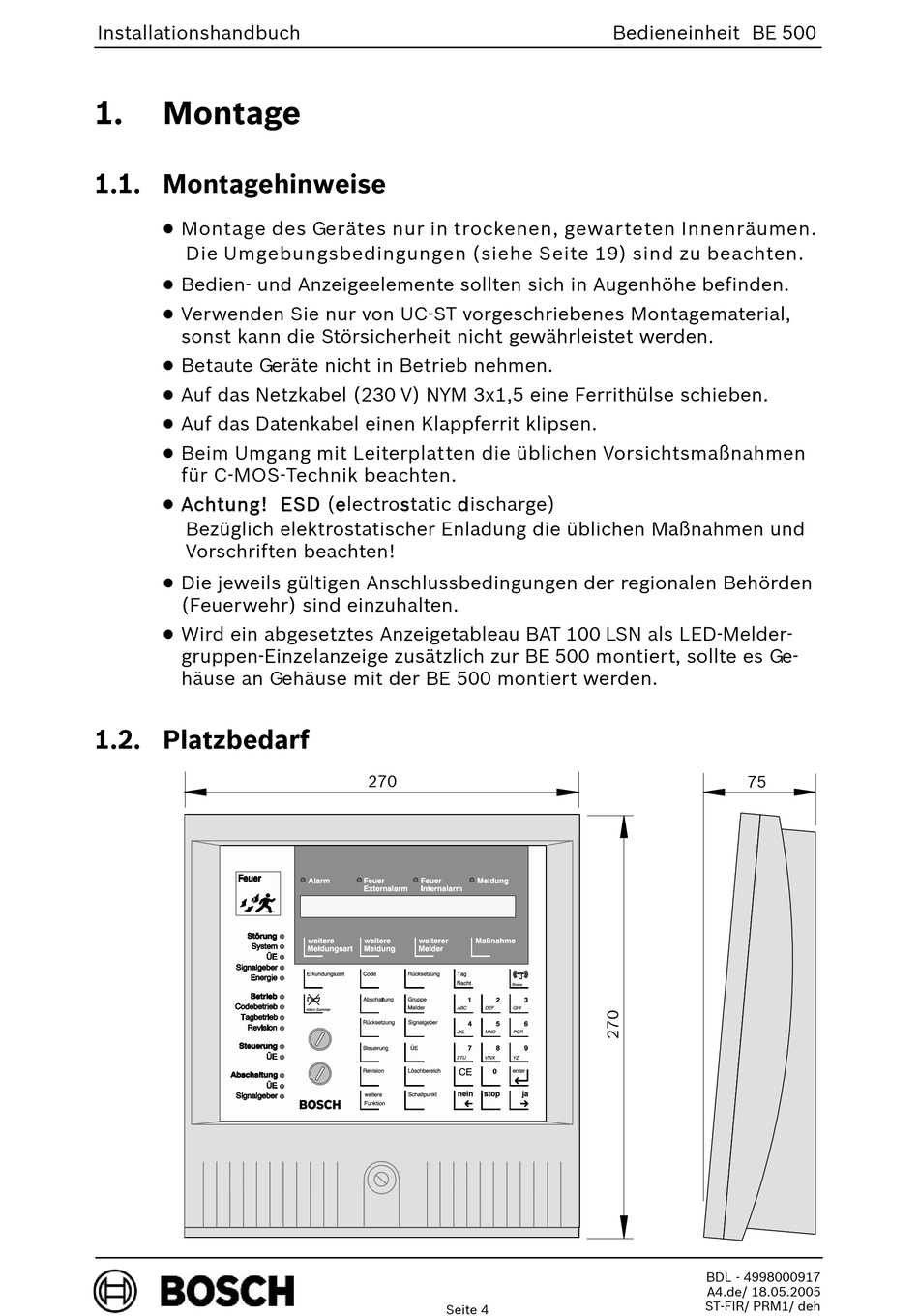

Installationshandbuch
1.
Montage
1.1. Montagehinweise
D Montage des Gerätes nur in trockenen, gewarteten Innenräumen.
Die Umgebungsbedingungen (siehe Seite 19) sind zu beachten.
D Bedien- und Anzeigeelemente sollten sich in Augenhöhe befinden.
D Verwenden Sie nur von UC-ST vorgeschriebenes Montagematerial,
sonst kann die Störsicherheit nicht gewährleistet werden.
D Betaute Geräte nicht in Betrieb nehmen.
D Auf das Netzkabel (230 V) NYM 3x1,5 eine Ferrithülse schieben.
D Auf das Datenkabel einen Klappferrit klipsen.
D Beim Umgang mit Leiterplatten die üblichen Vorsichtsmaßnahmen
für C-MOS-Technik beachten.
D Achtung! ESD (electrostatic discharge)
Bezüglich elektrostatischer Enladung die üblichen Maßnahmen und
Vorschriften beachten!
D Die jeweils gültigen Anschlussbedingungen der regionalen Behörden
(Feuerwehr) sind einzuhalten.
D Wird ein abgesetztes Anzeigetableau BAT 100 LSN als LED-Melder-
gruppen-Einzelanzeige zusätzlich zur BE 500 montiert, sollte es Ge-
häuse an Gehäuse mit der BE 500 montiert werden.
1.2. Platzbedarf
270
Seite 4
Bedieneinheit BE 500
75
