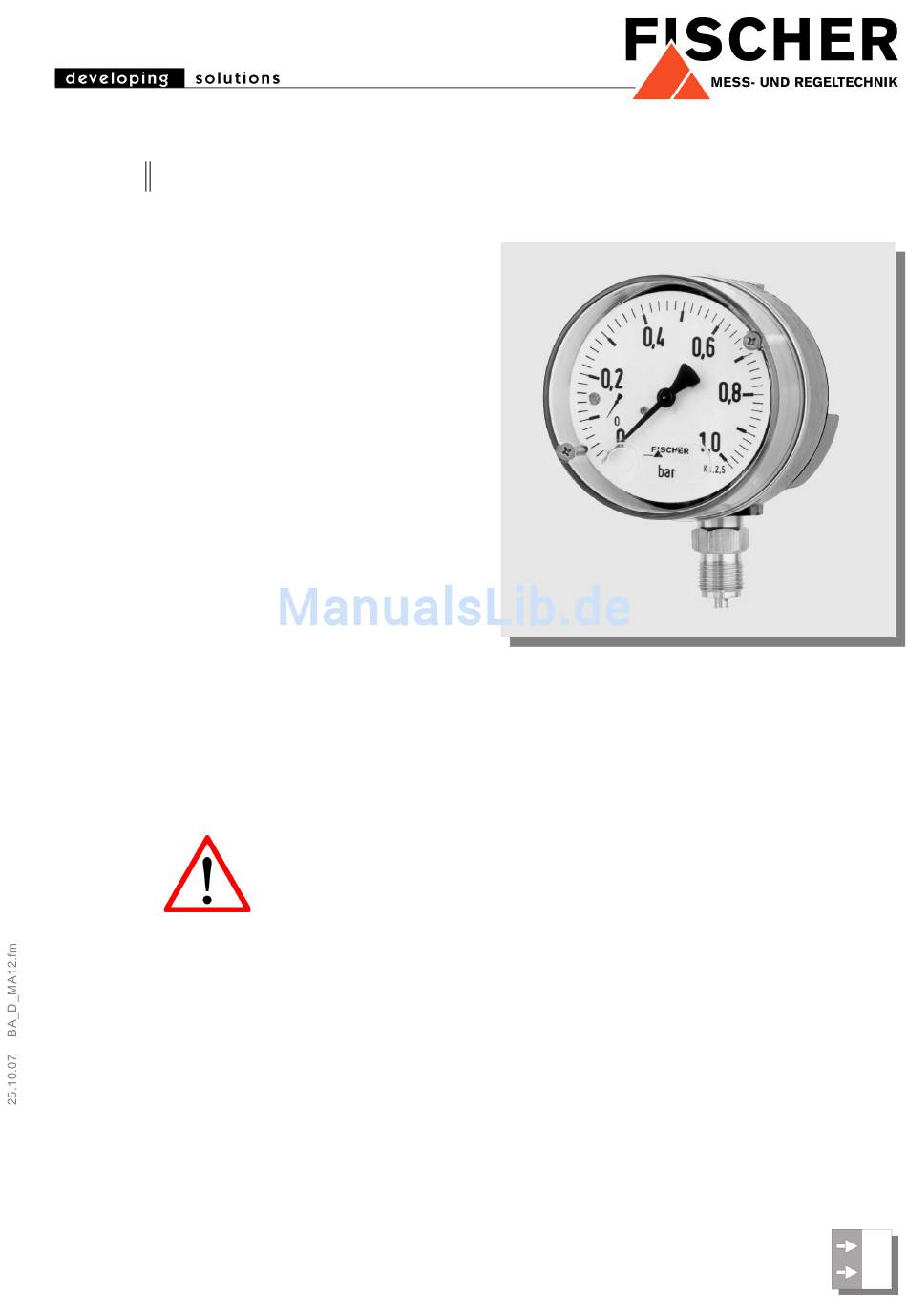

Bedienungsanleitung
MA12 Druckmessgerät

Inhaltsverzeichnis

1.
2.
3.
4.
5.
6.
7.
8.
9.
13. Bestellkennzeichen
1.
Sicherheitshinweise
1.1.
Allgemeines
Montage und Inbetriebnahme des Gerätes vom
Monteur, vom Betreiber sowie dem für das Gerät
zuständigen Fachpersonal zu lesen. Diese Bedie-
nungsanleitung muss ständig am Einsatzort zu-
gänglich verfügbar sein.
Die nachfolgenden Abschnitte über allgemeine Si-
cherheitshinweise 1.2-1.7 sowie auch die folgen-
den speziellen Hinweise zu Verwendungszweck
bis Entsorgung 2-10 enthalten wichtige Sicher-
heitshinweise, deren Nichtbeachtung Gefahren für
Mensch und Tier, oder Sachen und Objekte her-
vorrufen kann.
Diese Betriebsanleitung enthält
grundlegende und unbedingt zu
beachtende Hinweise für Instal-
lation, Betrieb und Wartung des
Gerätes. Sie ist unbedingt vor
1.2.
Personalqualifikation
Das zur Montage, Bedienung, Wartung und In-
spektion bestellte Personal muss eine den über-
tragenen Aufgaben ausreichende Qualifikation
aufweisen und entsprechend den Anforderungen
der Aufgabenstellung bei Montage, Bedienung,
Wartung und Inspektion ausreichend eingewiesen
und geschult sein.
1.3.
Gefahren bei Missachtung der Sicher-
heitshinweise
Eine Missachtung dieser Sicherheitshinweise, der
vorgesehenen Einsatzzwecke oder der in den
technischen Gerätedaten ausgewiesenen Grenz-
werte für den Einsatz kann zu Gefährdung oder
zum Schaden von Personen, der Umwelt oder gar
der Anlage selbst führen. Schadensersatzansprü-
che gegenüber Fischer Mess- und Regeltechnik
GmbH schließen sich in einem solchen Fall aus.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FISCHER MA12

Inhaltszusammenfassung für FISCHER MA12

  • Seite 1: Inhaltsverzeichnis

    1.2-1.7 sowie auch die folgen- der Anlage selbst führen. Schadensersatzansprü- den speziellen Hinweise zu Verwendungszweck che gegenüber Fischer Mess- und Regeltechnik bis Entsorgung 2-10 enthalten wichtige Sicher- GmbH schließen sich in einem solchen Fall aus. heitshinweise, deren Nichtbeachtung Gefahren für Mensch und Tier, oder Sachen und Objekte her- vorrufen kann.

  • Seite 2: Sicherheitshinweise

    Reparatur oder Überprüfung innerhalb der zeichneten Verwendungszweck einzusetzen. Bitte set- • betreffenden Anlage vom Leitungsnetz getrennt wird, zen Sie sich mit Fischer Mess- und Regeltechnik GmbH • oder Funktionskontrollen des Gerätes „vor Ort“ vorge- in Verbindung, bevor Sie dieses Gerät mit anlagenseitig verschmutzten oder aggressiven Medien verwenden, da nommen werden können.

  • Seite 3: Inbetriebnahme

    4.1. Prozessanschluss • Nur durch autorisiertes und qualifiziertes Fachperso- nal. Bei gasförmigen Medien • Nur für vorgesehenen mechanischen Prozessan- schluss - Ausführung siehe Bestellkennzeichen auf Kapillardrosselspule MZ 401 dem Typenschild des Gerätes. • Beim Anschließen des Gerätes müssen die Leitun- gen drucklos sein.

  • Seite 4: Transport

    Transport Das Messgerät ist vor grober Stoßeinwirkung zu schüt- zen. Der Transport ist ausschließlich in der für den Transport vorgesehenen Verpackung durchzuführen. Service Alle defekten oder mit Mängeln behafteten Geräte sind direkt an unsere Reparaturabteilung zu senden. Um die Bearbeitung von zu beanstandenden oder zu reklamie- renden Geräten für unsere Kunden service-freundlich zu gestalten, bitten wir, alle Geräterücksendungen mit un- serer Verkaufsabteilung abzustimmen.

  • Seite 5: Technische Daten

    11. Technische Daten Messbereiche 0..400 mbar bis 0..25 bar (siehe Bestellkennzeichen) Nenndruck des Messsystems 25 bar Max. Druckbelastung überdrucksicher bis zum Nenndruck des Messsystems (alle Messbereiche), unterdrucksicher Zul. Umgebungstemperatur -10..+70°C (jedoch max. 55°C bei SEV-Approbation) Zul. Medientemperatur 70°C Schutzart IP54 nach DIN EN 60529 Einbaulage senkrecht, Druckanschluss unten (hinten) Messgenauigkeit...

  • Seite 6: Maßzeichnungen

    12. Maßzeichnungen (alle Abmessungen in mm sofern nicht anders angegeben)

  • Seite 7: Bestellkennzeichen

    13. Bestellkennzeichen Druckmessgerät MA12 Messbereich . . . 200 mbar ........... > 4 . . . 250 mbar ........... > 8 . . . 400 mbar ........... > 8 . . . 0,6 bar ........... > 0 . . .
  • Seite 8 Technische Änderungen vorbehalten • Subject to change without notice • Changements techniques sous réserve Fischer Mess- und Regeltechnik GmbH • Bielefelder Str. 37a • D-32107 Bad Salzuflen • Tel. +49 5222 9740 • Fax +49 5222 7170 eMail: info@fischermesstechnik.de • www.fischermesstechnik.de...
