Amphony 1520 Bedienungsanleitung
5.8 ghz digitaler
audiosender / -verstärker
Quicklinks
Verwandte Anleitungen für Amphony 1520
Inhaltszusammenfassung für Amphony 1520

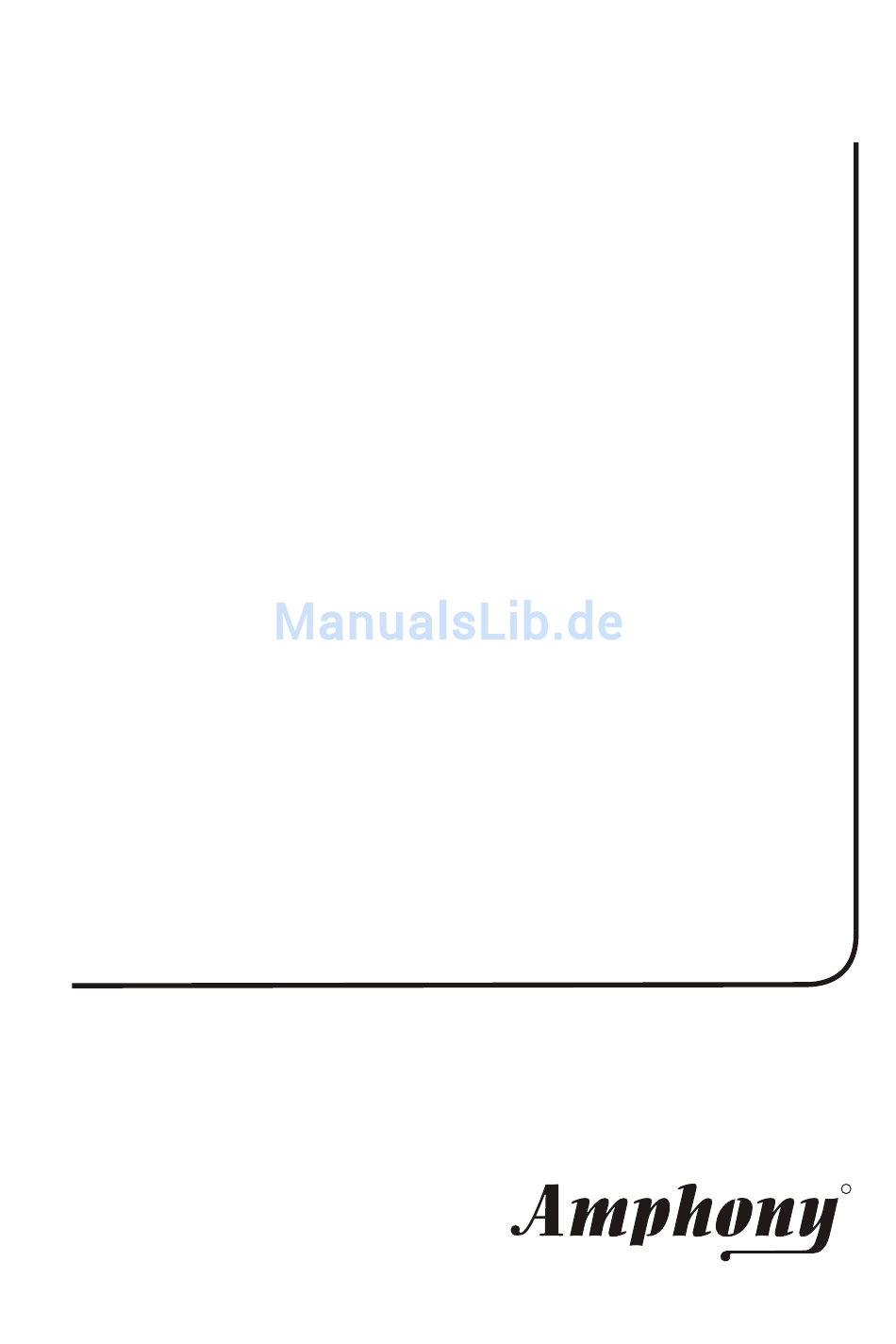

- Seite 1 Bedienungsanleitung 5.8 GHz Digitaler Audiosender / -verstärker Modell 1520...
- Seite 2 Bedienungsanleitung Auspacken: Überprüfen Sie, dass die Verpackung folgendes enthält: Einen digitalen Audiosender - Modell 1520, einen digitalen Audioverstärker - Modell 1520, ein kleines und ein großes Steckernetzteil, zwei kurze Lautsprecherkabel, ein Audio-Cinchkabel. Schritt 1 Schritt 1 Anschließen des Senders Der Sender kann an einen unverstärkten Cinch-Audioausgang mittels des mitgelieferten Audio-Cinchkabels oder an einen verstärkten Lautsprecheraus-...
- Seite 3 Bedienungsanleitung Benutzung des unverstärkten Cinch-Audioeingangs des Senders DC 9V Sender Netzteil DC 9 V 300 mA AUDIO LINE OUT Steckdose Audioquelle Benutzung des verstärkten Lautsprecher-Audioeingangs des Senders DC 9V Sender Netzteil DC 9 V 300 mA Steckdose SPEAKER OUT Audioquelle...
- Seite 4 Bedienungsanleitung Schritt 2 Schritt 2 Anschließen des Verstärkers Stecken Sie den zylinderförmigen Stecker des großen Steckernetzteils in die mit “DC 24V” beschriftete Buchse des Verstärkers. Die Verwendung eines Netzfilters ist zu empfehlen, um den Verstärker vor Spannungsspitzen zu schützen, welche Aussetzer des Signals verursachen können.
- Seite 5 Bedienungsanleitung Schritt 3 Schritt 3 Aufstellen des Senders und Verstärkers Für optimalen Empfang sollte der Verstärker Sichtverbindung zum Sender haben. Sofern möglich, sollte der Verstärker so ausgerichtet werden, dass die Oberseite nach oben und die Vorderseite des Verstärkers zum Sender zeigt. Die Aufstellhöhe des Senders sollte so gewählt werden, dass sich keine Hindernisse zwischen Sender und Verstärker befinden (Sichtverbindung).
- Seite 6 Bedienungsanleitung Schritt 4 Schritt 4 Betrieb des Senders Nach Verbinden des Senders mit dem Netzteil leuchtet die Sendeanzeige für einige Sekunden, während der Sender initialisiert. Nach Initialisierung erlischt die Sendeanzeige. Stellen Sie zu Beginn den Sender-Lautstärkeregler auf eine mittlere Einstellung. Sobald ein Audiosignal vom Sender am Eingang erkannt wird, leuchtet die Sendeanzeige erneut und das Signal wird gesendet.
- Seite 7 Bedienungsanleitung Schritt 5 Schritt 5 Betrieb des Verstärkers Sobald das Sendesignal vom Verstärker empfangen wird, gibt der Verstärker das verstärkte Audiosignal am Lautsprecherausgang aus. Die Lautstärke kann mit dem Verstärker-Lautstärkeregler eingestellt werden. Für optimale Audioqualität muss der Sender-Lautstärkeregler auf den Pegel des Audiosignals der Audioquelle wie folgt angepasst werden: 1) Stellen Sie den Verstärker-Lautstärkeregler auf eine niedrige Einstellung, um Verzerrungen im Verstärker zu vermeiden.
-
Seite 8: Problembehebung
Bedienungsanleitung Problembehebung Problem Mögliche Ursache Problembehebung Die Send eanzeige Defekt es Netzt eil oder Überprüfen Sie die Steckdose leuchtet nicht nach defekt e Steckdose und das Netzteil. Falls Verbinden des möglich, mes sen Sie die Netzteils Spannung des Netzteils. Die Send eanzeige Sender-Lautstärke- Verst ellen Sie den Sender- erlischt nach... - Seite 9 (siehe Sei te 4). Verändern Sie den Standort des Senders, ändern Sie die Ausri chtung des Verstärkers oder verwenden Sie ein en Sender „Modell 1550“. Weitere Informationen sowie Tipps zur Behebung von Problemen erhalten Sie auf der Amphony-Website: www.amphony.de...
- Seite 10 Bedienungsanleitung Technische Daten Sender: Audioübertragung: Digital Sendefrequenz: 5.8 GHz Signal-Rauschabstand (A-gewichtet): typ. 93 dB Dynamikbereich: typ. 93 dB Fehlerkorrektur: 1/2 rate FEC Sampling: 64 x Oversampling Datenrate: > 3 Mbps Reichweite: max. 20 m (Freifeld) Automatische Abschaltung des Senders Verstärker: Typ: Digital, Class-T Max.
-
Seite 11: Wichtige Sicherheitshinweise
Bedienungsanleitung WICHTIGE SICHERHEITSHINWEISE ACHTUNG! LESEN SIE DIE NACHFOLGENDEN HINWEISE UND BEACHTEN SIE ALLE SICHERHEITSHINWEISE DIESER ANLEITUNG ! SPANNUNGSVERSORGUNG Beachten Sie folgende Hinweise zur Vermeidung von Fehlfunktion, elektrischem Schlag, Feuer und Verletzungen: • Dieses Gerät wurde für den Betrieb bei 230 Volt Wechselspannung mit Hilfe der mitgelieferten Steckernetzteile konzipiert. -
Seite 12: Ihre Garantie
Ihre Garantie Amphony gewährleistet, dass dieses Gerät ab dem Zeitpunkt des Ersterwerbs für einen Zeitraum von 2 (ZWEI) JAHREN keine Material- und Verarbeitungsfehler aufweist. Sollten sich während der Garantiezeit Mängel des Gerätes herausstellen, die auf Material- oder Verarbeitungsfehlern beruhen, werden die nationalen Amphony Vertriebsgesellschaften, die autorisierten Service-Center oder die autorisierten Servicehändler im europäischen Wirtschaftsraum...
