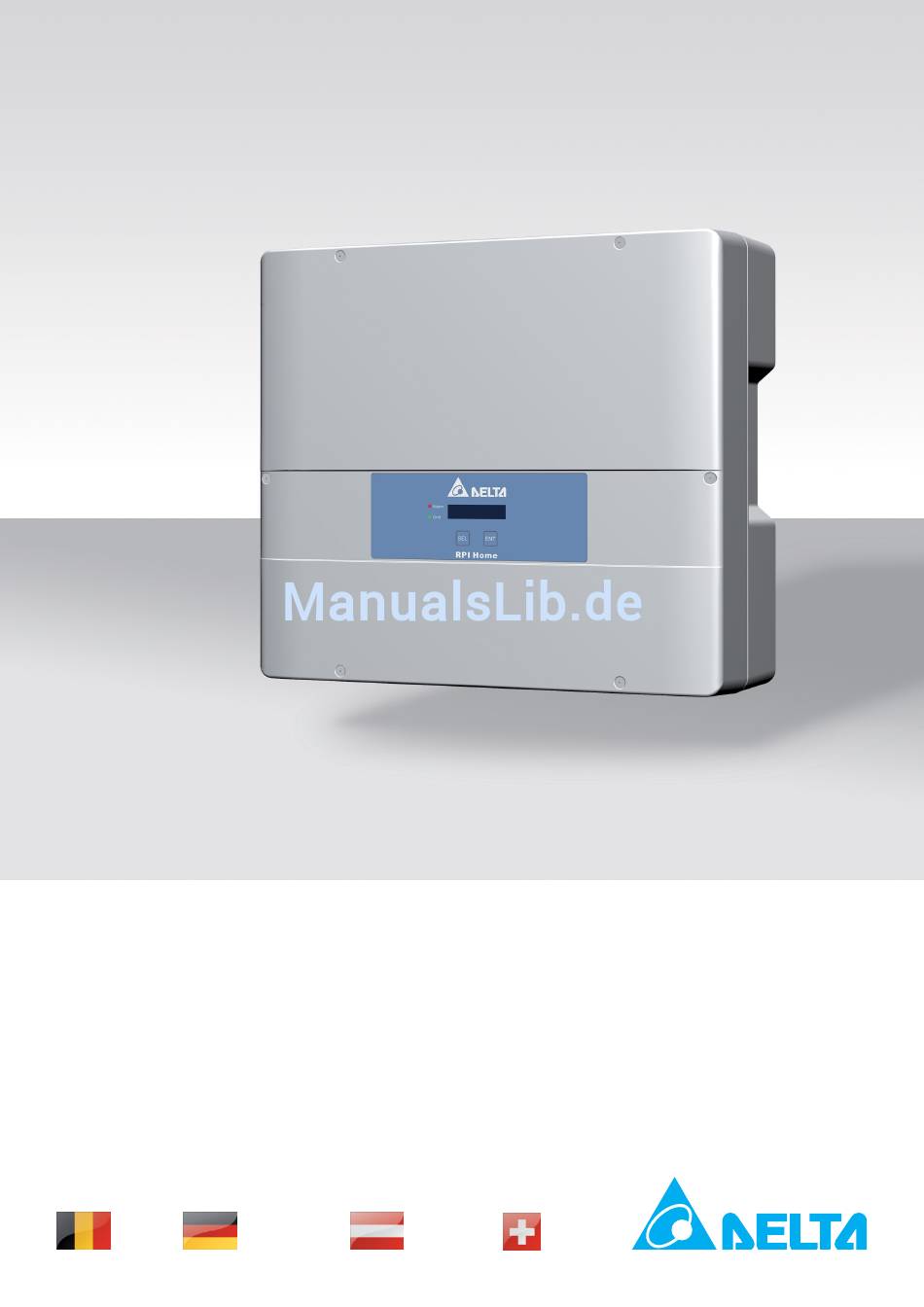

- Seite 1 Installationskurzanleitung RPI H4A_120 RPI H5A_120 Belgien Deutschland Österreich Schweiz...
-
Seite 2: Inhaltsverzeichnis
Dieses Handbuch gilt für folgende Wechselrichtermodelle: © Copyright – Delta Energy Systems (Germany) GmbH – Alle Rechte vorbehalten. ● RPI H4A_120 Dieses Handbuch ist für die Verwendung durch Installateure ● RPI H5A_120 bestimmt. mit den Delta-Teilenummern: Die in diesem Handbuch enthaltenen Informationen dürfen nicht... -
Seite 3: Grundlegende Sicherheitshinweise
Elektrischer Stromschlag gen und Arbeitsanweisungen dieses Handbuchs installiert Während des Betriebs liegt im Wechselrichter und betrieben werden. Delta Energy Systems ist nicht für eine potenziell lebensgefährliche Spannung an. Schäden verantwortlich, die dadurch entstehen, dass die Nachdem der Wechselrichter von allen Strom-... -
Seite 4: Komponenten Des Wechselrichters
Komponenten des Wechselrichters Display, Tasten, Status-LEDs Loch für Montage und Erdung Elektrische Anschlüsse Loch für Montage Typenschild DC-Trennschalter RS485-Anschluss DC-Eingänge Kommunikationsanschluss AC-Anschluss Beschriftung Bezeichnung Verwendung Alarm Grid Grün; leuchtet, wenn der Wechselrichter Strom in das Netz Netz einspeist Rot; gibt einen Fehler, einen Ausfall oder eine War- Alarm lArm nung an... -
Seite 5: Informationen Auf Dem Typenschild
Der Wechselrichter darf nicht mit dem Hausmüll entsorgt werden. Befolgen Sie immer die Entsorgungsrichtlinien für Elektrogerät in Ihrem Land oder Ihrer Region. Lieferumfang Wechselrichter Montageplatte Installationskurzanleitung RPI H4A_120 RPI H5A_120 Deutschland Österreich Schweiz Installationskurzanleitung und AC-Stecker Amphenol C16-3 2 M4-Befestigungsschrauben zum Befestigen... -
Seite 6: Installation Planen
Installation planen Montageort für den Wechselrichter ► Immer die Montageplatte verwen- den, die mit dem Wechselrichter geliefert wird. ► Der Wechselrichter ist schwer. Die Wand muss das hohe Ge- wicht des Wechselrichters tragen können. ► Montagematerial (Dübel, Schrau- ben etc.) verwenden, das für die Wand oder das Montagesystem sowie das hohe Gewicht des Wechselrichters geeignet ist. -
Seite 7: Wechselrichter Anbringen
Wechselrichter anbringen ► Die Montageplatte mit 8 M6-Schrau- ben an der Wand befestigen. ► Den Wechselrichter in die Montageplatte einhängen.. ► Prüfen, dass der Wechselrichter korrekt in der Montageplatte hängt. ► Auf der rechten Seite den Wech- selrichter mit einer Montageschrau- ►... -
Seite 8: Mit Dem Netz (Ac) Verbinden
AC-Anschlusses geerdet werden. Dazu den Erdungsleiter am erfüllt damit die Anforderungen nach DIN VDE 0100-712. dafür vorgesehenen Anschluss des AC-Steckers anschließen. Mögliche Fehlerereignisse wurden von Delta in Übereinstimmung mit den aktuell geltenden Installationsnormen untersucht. Die Untersuchungen haben ergeben, dass keine Gefahren entste-... - Seite 9 Den DC-Trennschalter in die Position OFF (Aus) drehen. Mutter (1), Klemmring (2), Dichtung (3) und Kabelgehäu- se (4) in der angegebenen Reihenfolge auf das AC-Kabel schieben. Die Isolierung von dem Kabel und den Drähten entfernen. Die Drahtenden nicht verdrillen, da sich dadurch die Kontakt- fläche mit den Aderendhülsen reduziert.
- Seite 10 An das Netz anschließen (Fortsetzung) Kabelgehäuse (4), Dichtung (3), Klemmring (2) und Mutter (1) in den Buchseneinsatz (5) schieben. Kabelgehäuse (empfohlenes Drehmoment 1 bis 2 Nm), Mut- ter (empfohlenes Drehmoment 5 Nm) festschrauben. 1 - 2 Nm 5 Nm Den AC-Stecker in den AC-Anschluss am Wechselrichter einstecken und anschrauben.
-
Seite 11: Warnetiketten Am Wechselrichter Anbringen
Warnetiketten am Wechselrichter anbringen ► Alle notwendigen Warnetiketten am Wechselrichter anbrin- gen. Dabei stets die lokalen Bestimmungen befolgen. Nachfolgend einige Beispiele für Warnetiketten. Nicht an diesem Betriebsmittel arbeiten, VORSICHT bevor es sowohl vom Netz als auch von der örtlichen Zweiseitige Erzeugungseinheit getrennt ist. -
Seite 12: Solarmodule (Dc) Anschließen
Solarmodule (DC) anschließen Schutzeinrichtungen GEFAHR ► Beim Auswählen der notwendigen Schutzeinrichtungen (zum Elektrischer Schlag Beispiel Sicherungen) die Maximale Rückstrombelastbar- An den DC-Anschlüssen des Wechselrichters keit der Solarmodule berücksichtigen. liegt potenziell lebensgefährliche Spannung an. Wenn Licht auf die Solarmodule fällt, beginnen diese sofort, Strom zu erzeugen. - Seite 13 Anforderungen an das DC-Kabel Die DC-Stecker für alle DC-Anschlüsse sind im Lieferumfang des Wechselrichters enthalten. Falls Sie nachbestellen wollen oder eine andere Größe benöti- gen, orientieren Sie sich an den Angaben in der nachfolgenden Tabelle. DC-Anschlüsse am Wechselrichter DC-Stecker für DC-Kabel Multi-Contact 3–6 32.0010P0001-UR...
-
Seite 14: Mit Einem Datenlogger Über Rs485 Verbinden
Paar wird nur benötigt, wenn mehrere Wechselrichter über RS485 angeschlossen werden. Wenn SOLIVIA Monitor, das internetbasierte Monitoringportal von Delta, verwendet werden soll, wird zusätzlich ein SOLIVIA M1 G2-Gateway benötigt. Die Baudrate kann am Wechselrichter geändert werden (siehe „Baudrate einstellen“, S. 21). - Seite 15 Datenlogger An ein Delta SOLIVIA Gateway M1 G2 anschließen Einen PC über RS485 anschließen Wenn Sie einen PC mit der Delta Service Software verwenden Benötigt wird ein CAT5-Kabel mit RJ45-Stecker auf der einen möchten, um den Wechselrichter einzurichten, benötigen Sie Seite und offenem Ende auf der anderen Seite.
-
Seite 16: Digitale Eingänge Und Potenzialfreie Kontakte Anschließen (Optional)
Digitale Eingänge und potenzialfreie Kontakte anschließen (optional) Digitale Eingänge Wenn Ihr Netzbetreiber eine Leistungsbegrenzung verlangt, z. B. für die 70 %-Regelung in Deutsch- land, benötigen Sie dafür die Delta Service-Soft- ware. Wenn potenzialfreie Kontakte, digitale Eingänge 1 2 3 4 5 6 oder RS485 verdrahtet werden müssen, sollte... - Seite 17 Hinweise für das Verdrahten ► Die Klemmenleiste der potenzialfreien Kontakte vorsichtig ► Die Klemmenleiste der digitalen Eingänge vorsichtig einset- herausziehen. zen und die Schrauben anziehen. ► Die Klemmenleiste der digitalen Eingänge abschrauben und vorsichtig herausziehen. ► Die Klemmenleiste der potenzialfreien Kontakte vorsichtig einsetzen.
-
Seite 18: Inbetriebnahme - Grundeinstellungen
Inbetriebnahme - Grundeinstellungen Um die Grundeinstellungen durchführen zu können, muss der Wechselrichter mit Wechselstrom (Netz) oder Gleichstrom (Solarmodule) versorgt werden. G e r m a n y L V Mit der Taste Ihr Land oder Ihren Netztyp auswählen. N e x t / E n t e r Land Verfügbare Netze Beschreibung... -
Seite 19: Inbetriebnahme - Weitere Einstellungen (Optional)
Inbetriebnahme – Weitere Einstellungen (optional) Sprache einstellen C o u n t r y Im Hauptmenü mit der Taste den Eintrag Country (Land) auswählen. G e r m a n y L V Die Tasten gleichzeitig drücken und für mindestens 10 Sekunden ge- drückt halten. -
Seite 20: Datum Und Uhrzeit Einstellen
Inbetriebnahme – Weitere Einstellungen (Fortsetzung) Datum und Uhrzeit einstellen L a n d Im Hauptmenü mit der Taste den Eintrag Land auswählen. D e u t s c h l a n d L V Die Tasten gleichzeitig drücken und für mindestens 10 Sekunden ge- drückt halten. -
Seite 21: Baudrate Einstellen
Baudrate einstellen L a n d Im Hauptmenü mit der Taste den Eintrag Land auswählen. D e u t s c h l a n d L V Die Tasten gleichzeitig drücken und für mindestens 10 Sekunden ge- drückt halten. →... -
Seite 22: Technische Daten
Technische Daten Eingang (DC) RPI H4A RPI H5A Maximal empfohlene PV-Leistung 5000 W 6300 W Maximale Leistung 4320 W 5280 W Nennleistung 4200 W 5250 W Maximale Leistung pro MPP-Tracker 3200 W 3500 W Eingangsspannungsbereich 100 ... 550 V Maximale Eingangsspannung 600 V Nennspannung 350 V... - Seite 23 Amphenol C16-3 2 + PE (C016 20E002 800 1) DC-Anschlusstyp Multi-Contact MC4 Kommunikationsschnittstellen 2 x RS485, 1 x Potenzialfreie Kontakte, 4 x Digitale Eingänge Allgemeine Spezifikationen RPI H4A RPI H5A Delta Modellnummer RPI H4A_120 RPI H5A_120 Delta Teilenummer RPI402N55E0000 RPI502N55E0000 Maximaler Wirkungsgrad 97,5% 97,5% EU-Wirkungsgrad 97,0% 96,8% Betriebstemperaturbereich -25 ...
-
Seite 24: Kundendienst Europa
+49 7641 455 549 5013224302 02 © Copyright – Delta Energy Systems (Deutschland) GmbH – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installationskurzanleitung für Wechselrichter RPI H4A H5A V3 EU DE 5013224302 02 2016-04-11.
