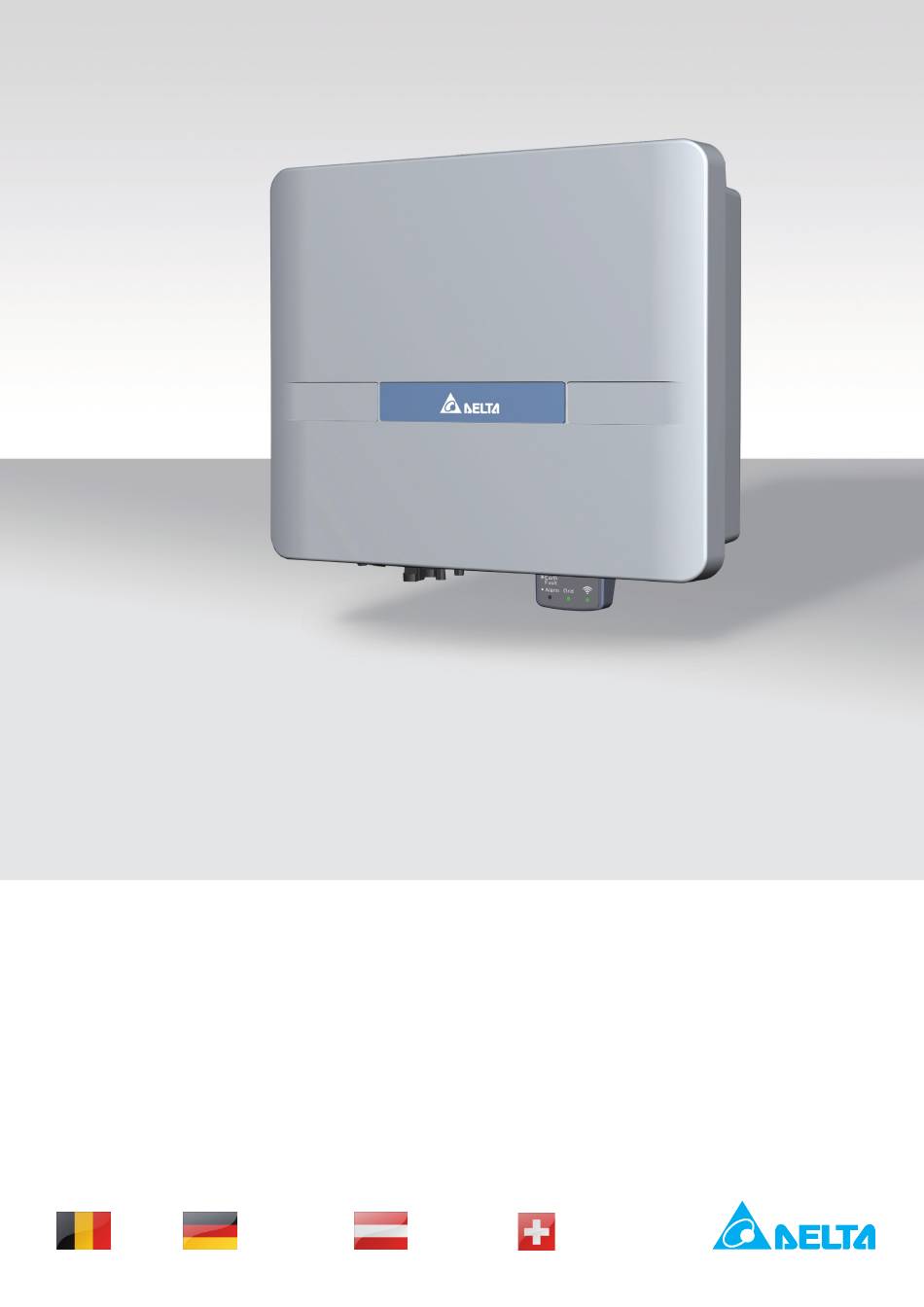

- Seite 1 Installationskurzanleitung Solar-Wechselrichter H2.5_210 Flex H3A_220 Flex H4A_220 Flex H5A_220 Flex Belgien Deutschland Österreich Schweiz...
-
Seite 2: Inhaltsverzeichnis
79331 Teningen tionskurzanleitung bzw. des Installations- und Betriebshand- buchs verfügbar ist. Deutschland Autorisierter Repräsentant für dieses Produkt in der EU: © Copyright – Delta Electronics (Netherlands) B.V. – Alle Rechte vorbehalten. Delta Electronics (Netherlands) B.V. Zandsteen 15 2132 MZ Hoofddorp... -
Seite 3: Grundlegende Sicherheitsanweisungen
Grundlegende Sicherheitsanweisungen GEFAHR ACHTUNG Elektrischer Stromschlag Falsch dimensionierte Solaranlage Während des Betriebs liegt im Wechsel- Eine falsch dimensionierte Solaranlage richter eine potenziell lebensgefährliche kann Schäden am Wechselrichter verursa- Spannung an. Nachdem der Wechselrich- chen. ter von allen Stromquellen getrennt wur- ►... - Seite 4 5.3.3 zu erfüllen und Personen- bzw. Sachschäden zu vermeiden, muss der Wechselrichter gemäß den Sicherheitsanweisungen und Arbeitsanweisungen dieses Handbuchs installiert und betrieben werden. Delta Electronics ist nicht für Schäden verantwortlich, die dadurch entstehen, dass die Sicherheitsanwei- sungen und Arbeitsanweisungen dieses Handbuchs nicht beachtet wurden.
-
Seite 5: Lieferumfang
Lieferumfang Teil Menge‹ Bild / Beschreibung Teil Menge Bild / Beschreibung Wieland RST25I3S (96.031.4154.3) Wechselrichter AC-Stecker Installationskurz- anleitung und Montageplatte Grundlegende Sicherheitsan- weisungen Installationskurzanleitung RPI H3 Flex (H3_211) Belgien Deutschland Österreich Schweiz Multi-Contact MC4 Multi-Contact MC4 für DC– für 4/6 mm für DC+ für 4/6 mm (32.0016P0001-UR) (32.0017P0001-UR) -
Seite 6: Komponenten Des Wechselrichters
Komponenten des Wechselrichters H2.5 Flex AC-Ausgang (Netz) DC-Eingang (Solarmodule), 1 x MC4 Bedienfeld mit Wi-Fi-Modul DC-Trennschalter für Solarmodule H3A Flex H4A Flex H5A Flex AC-Ausgang (Netz) DC-Eingänge (Solarmodule), 2 x MC4 Bedienfeld mit Wi-Fi-Modul DC-Trennschalter für Solarmodule Bügel zum Einhängen in die Montageplatte Montageloch zur Befestigung an der Wand Installationskurzanleitung für Wechselrichter H2.5 H3A H4A H5A Flex EU V3 DE 5013254201 02 2020-06-05... -
Seite 7: Informationen Auf Dem Typenschild
Komponenten des Wechselrichters Bedienfeld Rote LED. Earth Isolati- Blinkt bei Fehler E34 Isolations- Fault / onsfehler fehler. Alarm /Fehler Leuchtet bei allen anderen Feh- lern. Grüne LED. Blinkt, während der Wechselrich- Grid Netz ter hochfährt. Leuchtet, wenn der Wechselrich- ter mit dem Netz verbunden ist. Leuchtet, wenn das Wi-Fi-Modul Wi-Fi Wi-Fi... -
Seite 8: Installation Planen
► Den Wechselrichter so anbringen, dass die LED-An- zeigen auf dem Bedienfeld ohne Probleme erkannt werden. ► Der Wechselrichter wird über die Delta-App „MyDel- taSolar“ eingerichtet. Zwischen dem Wechselrichters und Ihrem Mobilgerät muss eine Direktverbindung (peer-to-peer) über Wi-Fi möglich sein. Deshalb darauf achten, dass keine abschirmenden Objekte die Wi-Fi-Verbindung stören. - Seite 9 Installation planen Ausrichtung bei der Montage ► Den Wechselrichter senkrecht montieren. Montageabstände und Luftzirkulation >30 cm >30 cm >30 cm ► Für ausreichende Luftzirkulation sorgen. Warme Luft muss nach oben entweichen können. Um jeden Wechselrichter genügend Platz lassen. ► Wechselrichter nicht direkt übereinander installie- ren, damit sich die Wechselrichter nicht gegenseitig aufwärmen.
-
Seite 10: Abmessungen
Abmessungen 20,5 145,5 44,5 Installationskurzanleitung für Wechselrichter H2.5 H3A H4A H5A Flex EU V3 DE 5013254201 02 2020-06-05... -
Seite 11: Wechselrichter Montieren
Wechselrichter montieren 1. Die Montageplatte mit 4 M6-Schrauben und Unter- legscheiben an der Wand oder dem Montagesystem befestigen. 2. Den Wechselrichter in die Montageplatte einhängen. 3. Die Bohrung für das Montageloch an der Unterseite des Wechselrichters anzeichnen und den Wechsel- richter wieder abhängen. - Seite 12 Wechselrichter montieren 4. Das Loch bohren. 5. Den Wechselrichter wieder einhängen und unten festschrauben. 6. Das Erdungskabel am Wechselrichter anschrauben. Mutter, Federring, Unterlegscheibe und Zahnschei- be sind schon am Wechselrichter montiert. 7. Eine Durchgangsprüfung des Erdungsanschlusses durchführen. Wenn keine ausreichende leitende Ver- bindung vorliegt, den Lack vom Wechselrichterge- häuse unter der Zahnscheibe abkratzen, um einen besseren elektrischen Kontakt zu erhalten.
-
Seite 13: Netz (Ac) Anschließen
DC-Fehlerstrom in das Netz einspeisen. Der Wechselrichter erfüllt damit die Anforderungen nach DIN VDE 0100-712. Mögliche Fehlerereignisse wurden von Delta in Überein- stimmung mit den aktuell geltenden Installationsnormen untersucht. Die Untersuchungen haben ergeben, dass keine Gefahren entstehen, wenn der Wechselrichter in... - Seite 14 Netz (AC) anschließen Anforderungen an das AC-Kabel Der AC-Stecker, der mit dem Wechselrichter geliefert wird, hat folgende technischen Merkmale: Wieland RST25I3S AC-Stecker (96.031.4154.3) Nennstrom ≤ 25 A Min./max. Kabeldurchmes- 10 ... 14 mm Min./max. Drahtquerschnitt 0.75 / 6 mm Aderendhülsen notwendig ●...
- Seite 15 Netz (AC) anschließen 1. Die Isolierung von dem Kabel und den Drähten 25 mm entfernen. Die Drahtenden nicht verdrillen, da sich dadurch die Kontaktfläche mit den Aderendhülsen 8 mm reduziert. 8 mm 30 mm (PE) 2. Die Aderendhülsen auf die Drahtenden stecken und ancrimpen.
- Seite 16 Netz (AC) anschließen ACHTUNG = PE Beim Anschließen des AC-Kabels an den AC-Stecker die Phasenbelegung beachten. Eine falsche Verdrahtung kann den Wech- selrichter zerstören. 6. Die Drähte des AC-Kabels in die Anschlüsse des Buchseneinsatzes schieben und fest anziehen (Drehmoment 0,8 bis 1,0 Nm). 0,8 ...
- Seite 17 Netz (AC) anschließen 8. Die Mutter am Gehäuse festschrauben. 4 + 1 Nm 9. Den AC-Stecker in den AC-Anschluss des Wechsel- richters stecken. CLICK þ Die Arbeiten am AC-Anschluss sind abgeschlossen. Entriegeln und Trennen des AC-Steckers ► Um den AC-Stecker vom Wechselrichter zu lösen, die Verriegelung an der AC-Buchse mit einem Schraubendreher nach unten drücken Installationskurzanleitung für Wechselrichter H2.5 H3A H4A H5A Flex EU V3 DE 5013254201 02 2020-06-05...
-
Seite 18: Solarmodule (Dc) Anschließen
Solarmodule (DC) anschließen Beim H4A_220 beträgt die Strombegren- GEFAHR zung für jeden DC-Eingang 11 A. In der Elektrischer Stromschlag Summe beider DC-Eingänge beträgt die An den DC-Anschlüssen des Wechsel- Strombegrenzung des H4A_220 jedoch richters liegt potenziell lebensgefährliche 18 A! Spannung an. Wenn Licht auf die Solarmo- Berücksichtigen Sie bei der Projektplanung dule fällt, beginnen diese sofort, Strom zu diese Strombegrenzung, wenn Sie beide... - Seite 19 Solarmodule (DC) anschließen Immer die Maximale Rückstrombelastbarkeit der Solarmo- Spezielle Werkzeuge dule bei der Auswahl von Schutzvorrichtungen (zum Bei- spiel Sicherungen) berücksichtigen. Die Schutzkappen verriegeln die DC-Stecker, sodass diese nur mit Immer die lokalen Sicherheitsbestimmungen bei der Aus- dem Montageschlüssel von den DC- wahl von Schutzvorrichtungen befolgen.
- Seite 20 Solarmodule (DC) anschließen 1. Für DC+ ein rotes Kabel benutzen, für DC– ein schwarzes Kabel. Mit einem Spannungsmessgerät die Polarität prüfen. 2. Den DC-Trennschalter in die Position OFF (AUS) drehen. 3. Die Dichtungskappen von den DC-Anschlüssen entfernen und aufbewahren. Bei unbenutzten DC-Anschlüssen die Dichtungskap- pen nicht entfernen.
-
Seite 21: Wechselrichter Mit Mydeltasolar App In Betrieb Nehmen
Wechselrichter mit MyDeltaSolar App in Betrieb nehmen Damit Sie die Anweisungen in diesem und dem nächsten Kapitel durchführen können, müssen Sie entweder ein Endbenutzer- oder ein Installateur-Konto bei der MyDel- taSolar Cloud haben. Falls Sie noch kein Konto haben, befolgen Sie bitte die Registrierungsanweisungen, die als separate Dokumente ebenfalls mit dem Wechselrichter geliefert wurden. -
Seite 22: Technische Daten
Technische Daten Eingang (DC) H2 5_210 Flex H3A_220 Flex H4A_220 Flex H5A_220 Flex Empfohlene maximale PV-Leistung 3200 W 3600 W 5000 W 6300 W Nennleistung 2500 W 3000 W 4000 W 5000 W Maximale Eingangsleistung 2600 W 3190 W 4220 W... - Seite 23 Technische Daten Mechanische Ausführung H2 5_210 Flex H3A_220 Flex H4A_220 Flex H5A_220 Flex Abmessungen (B x H x T) 380 x 318 x 130 mm Gewicht 10 kg 11 kg 12 kg Kühlung Natürliche Konvektion AC-Anschlusstyp Wieland RST25I3S (96.031.4154.3) DC-Anschlusstyp...
-
Seite 24: Kundendienst Europa
