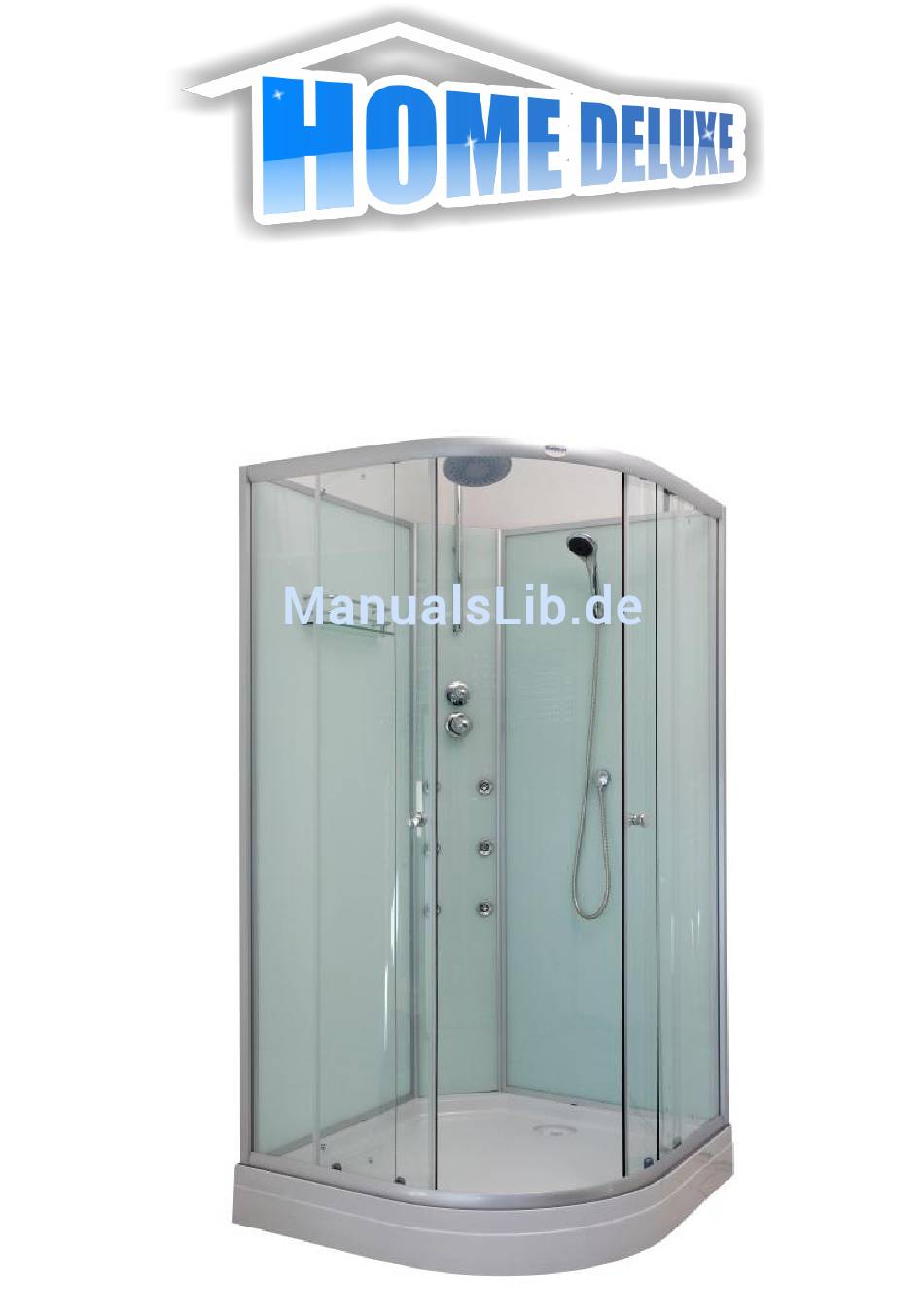

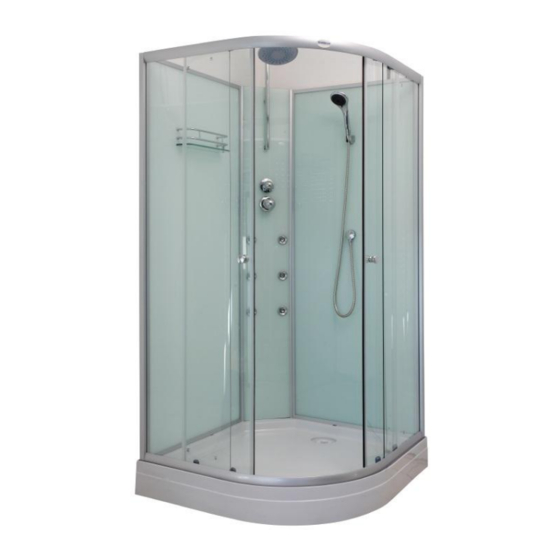

- Seite 1 Montageanleitung Uranus (90x90 cm und 100x100 cm)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtige Hinweise 2. Technische Zeichnungen 3. Übersicht 4. Lieferumfang Zubehör 5. Montage und Installation der Dusche 5.1 Allgemeine Hinweise zur Montage 6. Anschluss von Wasser, Abwasser 6.1 Anschlusspositionen 6.2 Das richtige Anschließen 6.3 Wasseranschluss 7. Montage der Duschtasse 8. -
Seite 3: Wichtige Hinweise
Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Produkt der Firma Home Deluxe GmbH entschieden haben. Bitte beachten Sie vor Montage und Gebrauch sämtliche Hinweise und befolgen Sie strikt die folgende Vorgehensweise! Bitte überprüfen Sie das Produkt zuerst mit der beiliegenden Checkliste auf Vollständigkeit. -
Seite 4: Technische Zeichnungen
2. Technische Zeichnungen... -
Seite 5: Übersicht
3. Übersicht... -
Seite 6: Lieferumfang Zubehör
4. Lieferumfang Zubehör... -
Seite 7: Montage Und Installation Der Dusche
5. Montage und Installation der Dusche Für die Montage empfehlen wir folgende Hilfsmittel: Desweiteren empfehlen wir die Durchführung der Montage zu zweit vorzunehmen. Allgemeine Hinweise zu der Montage Die Dusche ist für eine Eckposition konzipiert. Um eine zukünftige problemlose Wartung oder Reparatur zu ermöglichen, muss zwischen Duschkabine und weiteren Badezimmerelementen ein Freiraum von mindestens 50 cm eingehalten werden. -
Seite 8: Anschlusspositionen
Die Anschlusspositionen Vorschlag für die Vorbereitung eines Einbaus... -
Seite 9: Das Richtige Anschließen
Das richtige Anschließen Die Anschlüsse sollten möglichst weit in der Ecke platziert werden. Der Abwasseranschluss sollte in Bodenhöhne montiert werden. Die Warm- und Kaltwasseranschlüsse sollten ca. in einer Höhe von 100 – 125 cm montiert werden. Die Duschkabine muss an einer dauerhaften fest verlegten Leitung angeschlossen sein. - Seite 10 Wasseranschlussplan Alle Anschlussstücke sind mit Gummidichtring zu versehen. Die Wassertemperatur darf max. 65° C und der Wasserdruck 4 – 6 bar betragen. Nach der Nutzung müssen sowohl Wasser- wie auch der Stromanschluss ausgeschaltet werden. Vor der Wartung oder Instandhaltung muss der Stromanschluss ausgeschaltet werden.
-
Seite 11: Montage Der Duschtasse
7. Montage der Duschtasse Entfernen Sie zunächst sämtliche Schutzfolien an den Bauteilen. Platzieren Sie die Duschtasse an den vorgesehenen Platz und richten diese mit Hilfe der am Fußgestell vorhandenen Stellfüße (Achten Sie darauf, dass alle Füße auf dem Boden stehen!). und einer Wasserwaage waagerecht aus und fixieren sie mit der Kontermutter. -
Seite 12: Montage Von Führungsrahmen Und Profilen
8. Montage von Führungsrahmen und Profilen Montieren Sie zuerst den beiliegenden Fixierungshaken an dem Rundbogen, wie Sie es dem Punkt 1 auf der unteren Zeichnung entnehmen können. Schrauben Sie diesen dann mit der dazugehörigen Schraube fest, wie bei Punkt 2. ... -
Seite 13: Montage Der Feststehenden Glasscheiben Links Und Rechts
9. Montage der feststehenden Glasscheiben links und rechts Setzen Sie das Glas in den zuvor aufgebauten Führungsrahmen. Schrauben Sie nun hinter die Glasscheibe die beiliegenden Stopper, um zu gewährleisten, dass die Scheibe einen festen Halt bekommt. Es wird jeweils oben und unten einer dieser Stopper befestigt. ... -
Seite 14: Montage Der Führungsrollen Im Rahmen
10. Montage der Führungsrollen im Rahmen Schrauben Sie im nächsten Schritt die 8 beiliegenden Führungsrollen an, die zur Montage an dem Rahmen vorgesehen sind. Benutzen Sie hierzu die beiliegenden 4x12 mm Schrauben. -
Seite 15: Installation Der Glasschiebetüren
11. Installation der Glasschiebetüren Montieren Sie zunächst die Türgriffe an den Glasschiebetüren. Setzen Sie die Magnetstreifen vorne auf die Enden der Scheiben und die Gummidichtungen hinten auf die Enden der Scheiben. Montieren Sie nun die vier beiliegenden Führungsrollen für oben (mit zwei Rollen) an den Oberseiten Ihrer Glasschiebetüren. -
Seite 16: Montage Der Rückwände
12. Montage der Rückwände Setzen Sie die beiden Rückwände und die Paneele auf die Wanne. Setzen Sie die beiliegenden Dichtungen zwischen Glas und Aluminiumrahmen. Dies machen Sie auf beiden Seiten. Schrauben Sie diese nun mit den beiliegenden Schrauben aneinander fest. ... -
Seite 17: Montage Des Zubehörs
13. Montage des Zubehörs Montieren Sie jetzt das gesamte Zubehör. Dazu gehören die Handbrause, das Regal und die Tropenbause. Die Schrauben zum Montieren liegen bei. -
Seite 18: Fixierung Der Duschkabine
14. Fixierung der Duschkabine Verschrauben Sie jetzt die Duschkabine mit der Wanne. Dieser Vorgang wird mit den beiliegenden 4x16 mm Schrauben durchgeführt. 15. Regulationsarmaturen... -
Seite 19: Wartung Und Pflege Der Dusche
16. Wartung und Pflege der Dusche Reinigen Sie die Duschkabine und Armaturen mit einem milden Reinigungsmittel und einem weichen Tuch. Azeton oder ammoniakhaltige Reinigungsmittel, sowie grobkörnige Scheuermittel sind nicht geeignet. Reinigen Sie den Abfluss der Dusche regelmäßig. ... -
Seite 20: Checkliste
Checkliste Bitte überprüfen Sie alle Kartons auf Vollständigkeit. Sollten Teile fehlen, schicken Sie uns bitte eine Nachricht mit Ihrer Kundennummer an unsere E-Mail-Adresse info@home-deluxe-gmbh.de. Wie senden Ihnen die Teile umgehend nach. 1.0 Mittelpaneel 1.1 Mischbatterie mit 3 Anschlüssen (Tropenbrause, Handbrause, Rückendüsen) 1.2 Abfluss 1.3 Tropenbrause 1.4 Haltestange für Tropenbrause... - Seite 21 Ihnen für Ihr Vertrauen wünscht viel Vergnügen mit Ihrem neuen Produkt! Home Deluxe GmbH Schanzeweg 2 32312 Lübbecke Deutschland Telefonnummer: +49 (0)5743 - 603 919 - 0 Faxnummer: +49 (0)5743 - 603 919 - 90 E-Mail-Adresse: info@home-deluxe-gmbh.de...
