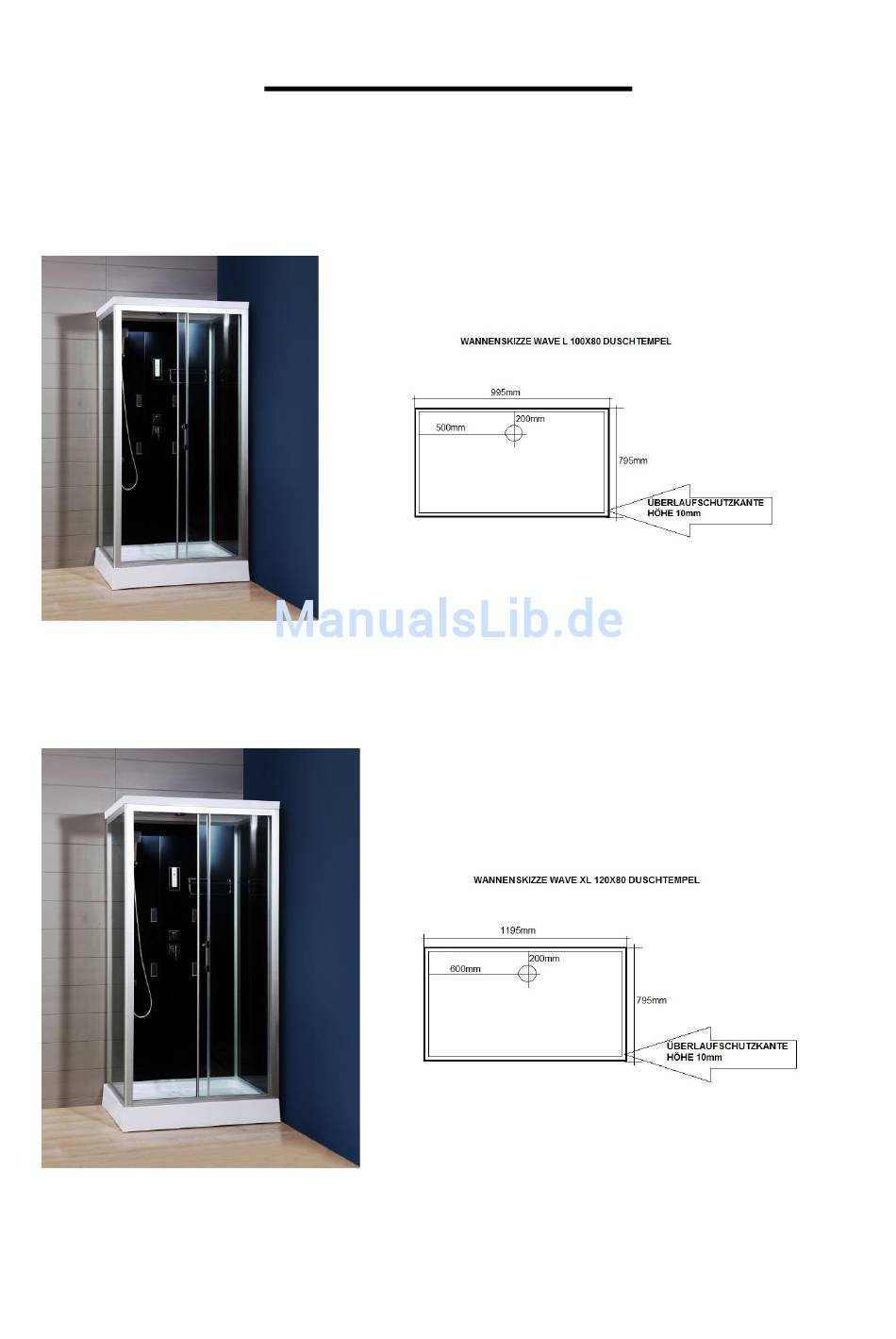

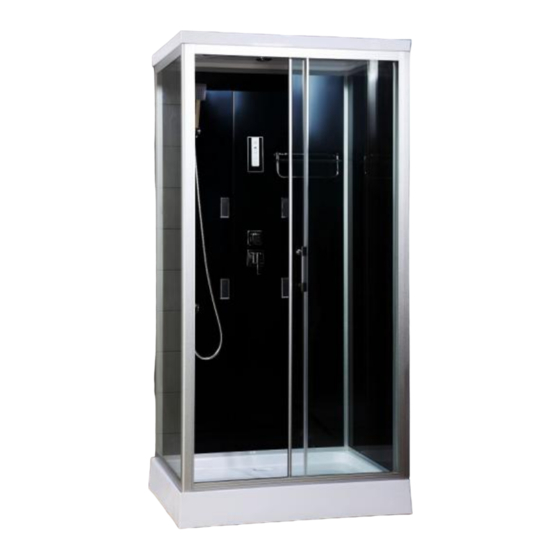

- Seite 1 Montageanleitung Wave L 100x80 / Wave XL 120x80...
-
Seite 2: Vorbereitung Zum Aufbau Der Wave L/Wave Xl
Vorbereitung zum Aufbau der Wave L/Wave XL: 1.1 ) Ecke/Badezimmer komplett fließen Wasseranschlüsse auf 1,10m – 1,30m eckig setzen ( ½ Zoll ) 90° 1.2 ) Winkelanschluss 1.3 ) Steckdose ca. auf 1,80m in der Ecke setzen 1.4 ) Hausabfluss für die Wave ca. 45cm aus der Ecke und 20cm von der Badezimmerwand ab verlegen 1.5) Deckenhöhe mind. -
Seite 3: Ausrichten Der Duschtasse/Vormontage
Karton 2von4: 2x feste Scheibe 1x Tür 2x L-Gummilippe/ 1x U-Dichtung 3x Rahmen 1x Rahmen unten/oben Karton 3von4: 1x schwarze Scheibe links 1x schwarze Scheibe rechts Karton 4von4: 1x Glasscheibe Ausrichten der Duschtasse/Vormontage 2.1) Folie von der Duschtasse abziehen falls vorhanden. 2.2) Abfluss abschrauben und mit Silikon abdichten. - Seite 4 1. Aufbau des Duschsystems: Schritt 1: Aufbau der beiden schwarzen Wände: Die ausgerichtete Duschtasse ca. 50cm aus der Ecke hervorziehen, sodass Sie bequem um die Duschtasse herum gehen können. Nun nehmen Sie die beiden schwarzen Scheiben und verschrauben Sie von hinten. Wichtig: Alle Verschraubungen werden von hinten verrichtet.
- Seite 5 Schritt 2: Aufbau des Alusteher mit dem Rahmen Verbinden Sie die beiden Außensteher (Ecke ausgefräst nach unten, damit sie über den Überlaufschutz der Wanne passen) mit der schwarzen Wand und der großen Glasscheibe. Der kurze Rahmen mit dem Logo und der zum einhängen der Rollen gehört nach oben.
- Seite 6 Schritt 3: Einbau der festen Scheiben/Einbau der Keildichtungen Als nächstes werden die festen Scheiben mit dem Rahmen befestigt. Sie stellen die feste Scheibe zwischen oberen und unteren Rahmen und schieben Sie in den eben verschraubten Alusteher, anschließen drücken Sie die Keildichtung zur Befestigung zwischen Rahmen und Scheibe.
- Seite 7 Schritt 4: Einbau und Ausrichten der Türen An der Tür werden zuerst der Türgriff und die oberen beiden Rollen angebracht und befestigt. Als nächstes hängen Sie die Tür in den oberen Rahmen ein und befestigen anschließend die unteren Rollen mit der Tür und dem unteren Rahmen, sodass Sie die unteren Rollen in den Rahmen spannen können.
- Seite 8 Schritt 5: Ausrichten der Scheiben auf der Duschtasse Jetzt ist es fast geschafft. Nun können Sie die Abstände von den schwarzen Scheiben und dem Rahmen auf der Duschtasse kontrollieren und ausrichten, sodass die Abstände gleich sind. Wenn Sie mit Ihrer Arbeit zufrieden sind und die Wände ausgerichtet haben, können Sie den Aufbau von hinten auf der Duschtasse verschrauben.
- Seite 9 Schritt 6: Deckel auf der Dusche anbringen Der Deckel muss mittig auf der Dusche ausgerichtet werden und kann dann von hinten verschraubt werden. Wenn erforderlich können Sie den Deckel auch von oben mit dem oberen Rahmen verschrauben.
- Seite 10 Schritt 7: Anschließen der Schläuche mit den einzelnen Duschfunktionen Hinter der schwarzen Wand haben Sie einen Sternverteiler von dem 3 nicht verschraubte Schläuche abgehen. Die Schläuche mit dem jeweiligen Wasserauslass verbinden und die ½ Zoll schwarzen Dichtung dazwischen schrauben. Abb. Ähnlich Abb.
- Seite 11 Schritt 9: Anschließen der Elektronik Nun verbinden Sie die Kabel vom Duschdeckel mit den Kabeln aus Ihrem Display bei dem Duschtempel. Abb. Ähnlich Schritt 10: Installation in Ihrem Badezimmer Schließen Sie die Dusche mit Ihrem Hausanschluss an (2x ½ Zoll Flexschläuche) Und den Abfluss der Dusche mit Ihrem Hausabfluss.
- Seite 12 …dankt Ihnen für Ihr Vertrauen! Unser Team: Für Anregungen und Wünsche stehen wir Ihnen gerne zu Verfügung. Ihre Zufriedenheit liegt uns am Herzen. Ihre Fa. Home Deluxe GmbH...
