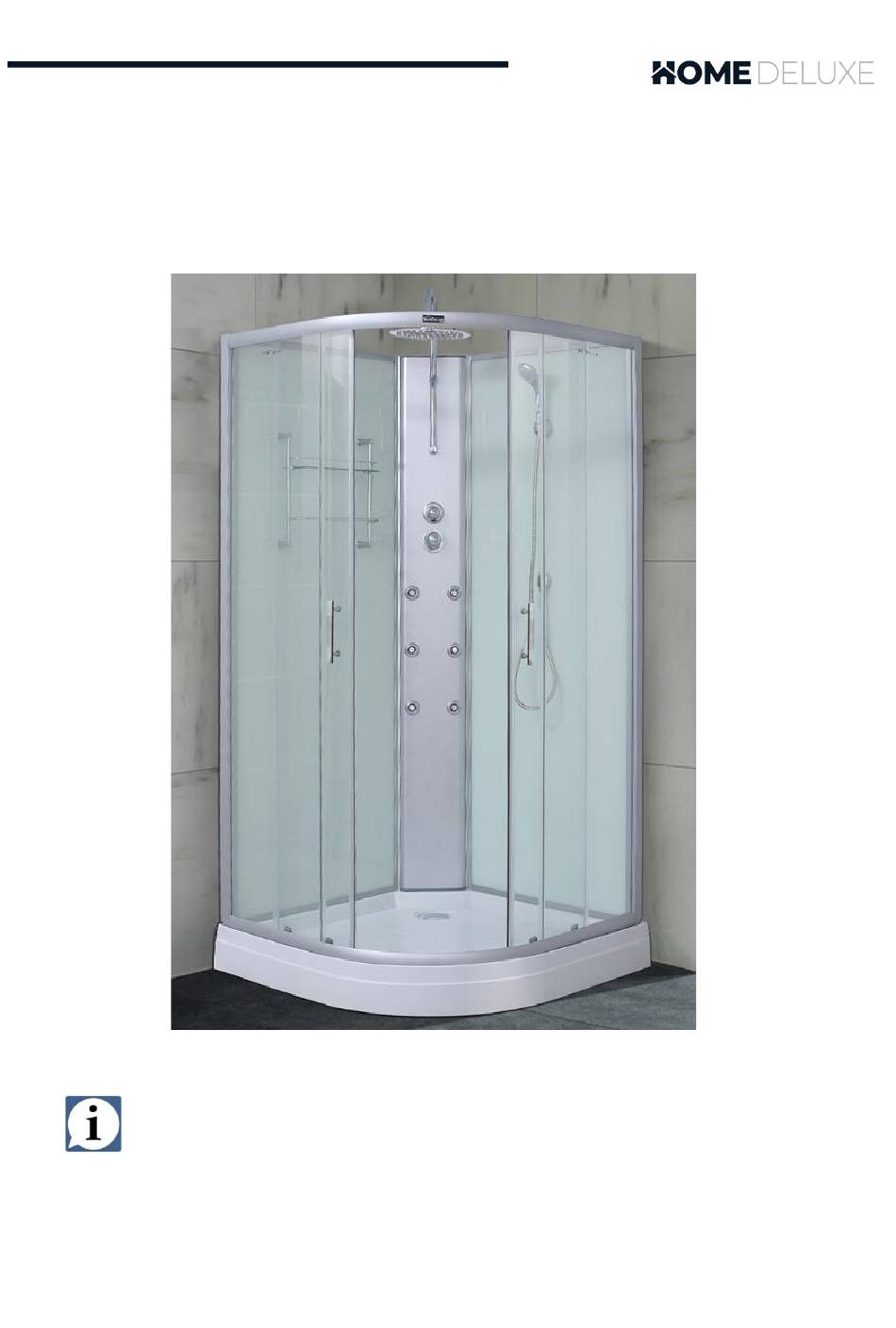

- Seite 1 Montageanleitung Duschkabine PLUTO Das abgebildete Produkt dient nur als Referenz. Das Erscheinungsbild des erworbenen Produktes kann von der Abbildung abweichen.
-
Seite 2: Inhaltsverzeichnis
Montageanleitung- und Installation der Dusche ..................10 Wartung und Pflege der Dusche ........................19 Elektro- und Elektronikgeräte - Informationen für private Haushalte ............ 21 Gewährleistung ..............................22 Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 3: Symbolerklärung
Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen oder falschen Gebrauch entstanden sind. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 4: Wichtige Hinweise
Verwenden Sie bei der Montage der Dusche Sicherheitskleidung wie z.B. Handschuhe, Schutzbrille, etc. Durch Feuchtigkeit besteht Rutschgefahr Nutzen Sie die Dusche nicht, wenn Sie unter dem Einfluss von Narkotika (Alkohol, Medika- mente, Drogen o.ä.) stehen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 5: Entsorgungshinweis
Sollten Sie sich bezüglich der Entsorgung unsicher sein, wenden Sie sich an den Hersteller. Hinweise zur fachgerechten Entsorgung erhalten Sie bei den örtlichen Entsorgungszentren. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 6: Produktübersicht
Produktübersicht Das abgebildete Produkt dient nur als Referenz. Das Erscheinungsbild des erworbenen Produktes kann von der Abbildung abweichen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 7: Technische Zeichnungen
Technische Zeichnungen Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 8 Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 9: Lieferumfang
Lieferumfang Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 10: Montageanleitung- Und Installation Der Dusche
Die Anschlüsse für Wasser entnehmen Sie dem beiliegenden Anschlussplan. Die Durchführung der Montage sollte von mindestens zwei Personen vorgenommen wer- den. Für die Montage empfehlen wir folgende Hilfsmittel: Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... - Seite 11 Anschlusspositionen Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 12 Nach der Nutzung müssen sowohl Wasser- wie auch der Stromanschluss ausgeschaltet wer- den. Vor der Wartung oder Instandhaltung muss der Stromanschluss ausgeschaltet werden. Die ordnungsmäßige Funktion des Fehlstromschalters muss regelmäßig durch einen Fach- mann kontrolliert werden. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 13 Der Siphon sollte so weit wie möglich zum Ablaufanschluss ausgerichtet werden. Verbinden Sie das Ablaufventil mit dem Ablauf. Kontrollieren Sie zum Ende die Verbindungen mit etwas Wasser auf Dichtigkeit. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 14 Montage von Führungsrahmen und Profilen Modell Pluto: Verschrauben Sie die Rundbögen mit den Alustehern an allen 4 Ecken mit je- weils 2 Schrauben (27b). Schrauben Sie diesen dann mit der dazugehörigen Schraube fest, wie bei Punkt 2. Wiederholen Sie diesen Vorgang an den 4 Enden der Rundbögen.
- Seite 15 Danach folgt das gleiche mit den vier Führungsrollen für unten (mit einer Rolle). Nun können Sie die Türen in den Rahmen einsetzen. Setzten Sie nun den kompletten Türrahmen auf die Wanne und montieren Sie diesen fest. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 16 Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 17 Mit den 5x16 mm Schrauben befestigen Sie die drei Winkel am Mittelpaneel. Zum Schluss müssen Sie noch die Rückwände mit der Duschtasse durch die 4x14 mm Schrauben befestigen. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 18 Druckschläuche) an das Mittelpaneel. An die linke Rückwand (von außen gesehen) montieren Sie die Handbrause + Halterung. An der rechten Rückwand montieren Sie das Glasregal. Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
- Seite 19 Regulationsarmaturen Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
-
Seite 20: Wartung Und Pflege Der Dusche
Reinigen Sie regelmäßig das Rollensystem u. die Rahmenführung der Schiebetüren. Anschlüsse und Silikonfugen regelmäßig auf Dichtigkeit überprüfen. Wasserrücklauf von Verstopfungen befreien (Achtung: Nicht während oder kurz nach dem Betrieb!). Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 21: Elektro- Und Elektronikgeräte - Informationen Für Private Haushalte
Als Hersteller im Sinne des ElektroG sind wir bei der zuständigen Stiftung Elektro-Altgeräte Regis- ter (Nordostpark 72, 90411 Nürnberg) unter der folgenden Registrierungsnummer registriert: WEEEReg.-Nr. DE86467979 Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0... -
Seite 22: Gewährleistung
Reklamationen, aufgrund unsachgemäßer Montage oder Nutzung entstehen, sind von der Gewährleistung ausgeschlossen. Modell: Duschkabine PLUTO | Artikel- ID | 90cmx90cm: 7834 100cmx100cm: 1898 120cmx80cm (links): 7840 120cmx80cm (rechts): 7841 Home Deluxe GmbH | Schanzeweg 2, 32312 Lübbecke | Telefon: 05743 - 61 81 0...
