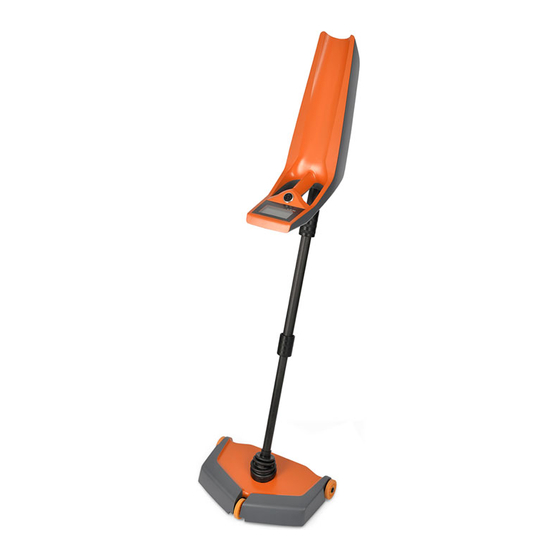

MIT -SCAN-T3 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. MIT Anleitungen
  4. Messgeräte
  5. MIT-SCAN-T3
  6. Bedienungsanleitung

MIT -SCAN-T3 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MIT-SCAN-T3:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung
MIT-SCAN-T3
MIT Mess- und Prüftechnik GmbH
Gostritzer Str. 63
01217 Dresden
Version 02/2017
Inhaltsverzeichnis
loading

Verwandte Anleitungen für MIT MIT-SCAN-T3

Inhaltszusammenfassung für MIT MIT-SCAN-T3

  • Seite 1 Bedienungsanleitung MIT-SCAN-T3 MIT Mess- und Prüftechnik GmbH Gostritzer Str. 63 01217 Dresden Version 02/2017...
  • Seite 2 Seite 2...

  • Seite 3: Inhaltsverzeichnis

    2.3 Tragegurt ................. 15 2.4 Bedienung ................15 2.5 Hauptmenü ................16 2.5.1 Menü „Messen“ ..............17 2.5.2 Menü „Daten“ ................ 18 2.5.3 Menü „Einstellungen“ ............. 19 3 Durchführung einer Messung ............19 3.1 Messstellenvorbereitung am MIT-SCAN-T3 ......... 20 Seite 1...
  • Seite 4 3.2.6 Materialgüte ................31 3.2.7 Reflektortest ................33 3.3 Funktionskontrolle lt. TP D-StB 12 ..........34 4 Warnungen und Fehlermeldungen ..........35 5 MIT-Projektsoftware ..............39 5.1 Lizenzschlüssel und Kopierschutz ..........40 5.2 Programm-Einstellungen ............41 5.3 Auswahl der Geräte ..............42 5.4 Messstellen am PC vorbereiten ...........

  • Seite 5: Haftungsbeschränkung

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 5.8 Formblatt ................. 49 5.8.1 Einstellungen zum Formblatt ........... 49 5.8.2 Datenübertragung für das Aufmaß ........... 50 5.8.3 Berechnungen innerhalb des Aufmaßblattes ......51 5.8.4 Formblatt erstellen ..............52 5.9 GPS-Daten und Google Maps ............. 53 6 Technische Daten ................

  • Seite 6: Sicherheitshinweise

    Einsatz vollständig zu trocknen. Beachten Sie bitte, dass bei Messungen auf heißem Asphalt nur die • Sonden-Einheit mit dem Asphalt in Berührung kommt. Die Elektronik und mechanische Bauteile des Bedienteils sind nur für Einsatz- temperaturen zwischen -10°C und +50°C ausgelegt.

  • Seite 7: Verfahren Und Voraussetzungen

    Das Messverfahren basiert auf den Prinzipien der magnetischen Tomo- graphie und analysiert den zeitlichen und räumlichen Verlauf der Wirbelstromfelder standardisierter Reflektoren. Das MIT-SCAN-T3 kann bei allen im Bauwesen vorkommenden Schichten wie bituminöser Gemische, Beton oder Hochofenschlacke eingesetzt Abb. 1 MIT-SCAN-T3 werden.

  • Seite 8: Messverfahren

    Puls-Induktionsverfahren. Dieses Verfahren bedingt den Einbau von Reflektoren als Gegenpol unter die zu vermessende Schicht (s. Abs. 1.2, S. 7). In der Sonde des MIT-SCAN-T3 sind eine Sendespule und vier Sensoren Abb. 2 Sendefeld verbaut (s. Abb. 2 Sendefeld).

  • Seite 9: Reflektoren

     auf geprüfte Qualität der Durchmesser: 7, 12 und 30 cm Reflektoren achten AL RO 12 18 cm Materialdicke: 1 mm und 0,5 mm  MIT-Ronden sind mit MIT- Material: Aluminium AL RO 30 35 cm Logo geprägt AL RE 30x50 40 cm ...
  • Seite 10 Reflektoren, die von der MIT geliefert werden, durchlaufen stets Kontrollmessungen. Für jede Charge wird ein Zertifikat erstellt. Bei Bedarf kann dieses Zertifikat bei der MIT eingesehen oder vom Anwender angefordert werden (s. Abb. 6). Zusätzlich werden MIT- Ronden mit dem Firmenlogo geprägt, um etwaige Verwechslungen mit nachgeahmten nicht auf das Messsystem abgestimmten Reflektoren auszuschließen.

  • Seite 11: Messbereiche

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 1.2.1 Messbereiche Hinweis: Das MIT-SCAN-T3 garantiert nur für die angegeben Messbereiche und Wenn durch den anerkannten Reflektoren die Korrektheit der Messergebnisse. Anwendungsfall andere Messbereiche notwendig Bezeichnung Standard Messbereich sind, kontaktieren Sie bitte den Hersteller. AL RO 07...

  • Seite 12: Messumgebung

     andere Reflektoren  Autos, Baugeräte Das Tragen von Arbeitsschutzschuhen mit Stahlkappen hat keinen Einfluss auf die Messung, solange sich diese während der Messfahrt nicht in unmittelbarer Nähe der Sonde befinden. Folgende Bedingungen haben keinen Einfluss auf die Messung: Abb. 7 Geprägte MIT-Ronde ...

  • Seite 13: Kalibrierung Des Messgerätes

    Der Anwender beauftragt die für seinen Einsatzfall relevanten Reflektor-Formate. Bei der Kalibrierung wird ein aktuelles Prüfzeugnis mit einer tabellarischen und grafischen Darstellung zu den Messergebnissen der kalibrierten Reflektoren erstellt. Zusätzlich erfolgt die Kennzeichnung des nächstfälligen Kalibrierzeitpunktes an der Sonde Abb.

  • Seite 14: Schichtdickenmessgerät

    2 Schichtdickenmessgerät Das Messgerät besteht aus zwei Funktionseinheiten (s. Abb. 9): (1) Bedieneinheit (2) Messsonde Diese sind mit einem Teleskoprohr (3) verbunden. Mittels Klemm- verschlüssen (4) erfolgt die Fixierung des Teleskoprohres. An der Bedieneinheit befinden sich: (5) Display (6) Steuerkreuz (7) Suchtaster (8) Anschlüsse für USB-Stick, Kopfhörer und Ladegerät...

  • Seite 15: Anschlüsse

    Ladevorgangs angezeigt. Ein vollständiges Aufladen des Akkus nimmt ca. 1,5 Stunden in Anspruch. 2.1.2 Datenaustausch über USB-Anschluss Der USB-Anschluss dient dem Austausch der Messdaten mit dem PC. Wird der USB-Stick an das Gerät angesteckt und das Hauptmenü Seite 13...

  • Seite 16: Kopfhöreranschluss

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 geöffnet, erfolgt die automatische Synchronisation der Daten zwischen MIT-SCAN-T3 und USB-Stick. Nach erfolgreicher Datenübertragung wird der USB-Stick entfernt. Die Messdaten werden unter der Datei „MIT- Gerätenummer SCAN-T3_ .T3“ abgespeichert. Mit der MIT-Projektsoft- ware kann diese Datei ins Formblatt eingelesen und weiterverarbeitet werden.

  • Seite 17: Tragegurt

    Schlaufe ist geöffnet. Um den Rastknopf zu verriegeln, muss der Kugelkopf des Stifts in den Knopfhohlraum eingedrückt werden bis beide Teile ineinander rasten. Nutzung des Gerätes mit Gurt wie in Abb. 1 dargestellt. Abb. 12 Gurt am Gerät 2.4 Bedienung Angeschaltet wird das Gerät über gleichzeitiges Drücken des Suchtasters...

  • Seite 18: Hauptmenü

    3 Sekunden  drücken. In der Fußzeile des Bildschirms wird die jeweilige Tastenbelegung angezeigt. 2.5 Hauptmenü Nach dem Starten des Schichtdickenmessgerätes erscheint automatisch das Hauptmenü (s. Abb. 14) mit den drei Untermenüs zur Auswahl:  „Messen“ Durchführung von Messungen Abb. 14 Hauptmenü...

  • Seite 19: Menü „Messen

    Wird das Messmenü ausgewählt, erfolgt zunächst die Festlegung des zu messenden Bauprojektes (s. Abb. 15):  „Vorbereitete Messstellen“: Mittels der MIT-Projektsoftware vorbereitete Messstellenpläne Abb. 15 Menü - Messen (s. Abs. 5.4, S. 43) werden in diesem Menüpunkt angezeigt und können abgearbeitet werden. Die in Klammer anzeigten Zahlen...

  • Seite 20: Menü „Daten

    Messstellen anhand von GPS-Daten lokalisieren Sind Messdaten mit GPS-Signal abgespeichert worden, so kann die Messstelle später mit Hilfe der GPS-Daten wieder lokalisiert und erneut gemessen werden. Dies erfolgt durch die Auswahl des Messtages im Menü „Daten“. Ist der Datensatz aufgerufen, besteht die Möglichkeit, diesen Messpunkt erneut durch Drücken der Taste ...

  • Seite 21: Menü „Einstellungen

    Messstelle 3 Durchführung einer Messung GPS-Daten gespeichert. Besteht kein Empfang, wird Wird das MIT-SCAN-T3 eingeschaltet, ist es sofort einsatzbereit. Durch eine Warnung ausgegeben. die Auswahl „Messen“ im Hauptmenü erfolgt der Wechsel zum Mess- Diese Warnung kann im Menü...

  • Seite 22: Messstellenvorbereitung Am Mit-Scan-T3

    Version 02/2017 3.1 Messstellenvorbereitung am MIT-SCAN-T3 Messstellen am Mess- gerät vorbereiten: Projekte können bereits am PC mit Hilfe der MIT-Projektsoftware (s. Abs. 1. „Messen“ 5.4, S. 43) vorbereitet werden. Alternativ können Projekte auch direkt im 2. „Manuelle Eingaben“ Messgerät angelegt werden. Dafür muss im Untermenü „Festlegung der 3.

  • Seite 23: Änderung Der Werte

    Version 02/2017 Durch Drücken der Taste  können Eingaben in jeder Zeile vorge- Änderung der Werte: nommen werden. Mit dem erneuten Betätigen der Taste  werden die 1. Auswahl des Parameters mit  bzw.  und Eingaben für die aktuelle Zeile bestätigt.

  • Seite 24: Reflektoren Auswählen

     Wechsel ins Messmenü erfolgt über die Taste  2. Reflektor suchen und messen Im Messmenü kann dann mit den Tasten  und  der zu messende 3. automatische Erkennung Reflektor schnell ausgewählt werden. von MIT-Ronden: 3.1.3 Automatische Rondenerkennung ...
  • Seite 25 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 In der Ergebnisdarstellung wird neben der Schichtdicke auch der erkannte Reflektor angezeigt. Dem Benutzer wird empfohlen, den erkannten Reflektor sowie die dazu angezeigte Schichtdicke auf Plausibilität hin zu überprüfen. Die automatische Rondenerkennung kann zwischen folgenden Reflektoren (s. Tabelle 1, S. 7) unterscheiden: ...

  • Seite 26: Messablauf

    4. Sonde 30 cm mittig vor 3.2.1 Reflektor suchen dem Reflektor aufsetzen 5. Messung starten Durch dauerhaftes Drücken des Suchtasters (vgl. Abb. 9 Aufbau MIT- 6. Reflektor langsam SCAN-T3, (7), S. 12) startet der Suchmodus. Das Signal der vier überfahren Sensoren wird jeweils durch einen Balken im Display dargestellt (s.
  • Seite 27 Suchbalken und die Position der Sonde am Beispiel einer Ronde ALRO12. Anschließend die Messung starten: Hinweis: Messung startet automatisch  mit gedrücktem Suchtaster das Messgerät 30 cm zurückfahren, Messung beginnt automatisch oder  die Sonde über der Mitte  Suchtaste loslassen, des Reflektors absetzen ...
  • Seite 28 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Abb. 24 Reflektorsuche, dargestellt am Beispiel einer Ronde ALRO12 Seite 26...

  • Seite 29: Messung

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 3.2.2 Messung Beim Start der Messung wird rechts im Bildschirm die Überfahrt grafisch dargestellt (s. Abb. 25). Der Reflektor soll annährend mittig überfahren werden, rechteckige Formate dabei immer entlang der kurzen Seite. Alle drei Räder müssen Kontakt zur Fahrbahn haben.
  • Seite 30 Referenzmessung Die Referenzmessung findet während des letzten Teils der Messfahrt statt. Sie dient der Beurteilung des Grundsignals der Messumgebung. Somit gelingt es, auch Materialien mit gleichmäßig verteiltem, metallischem Anteil zu messen (z.B. Hochofenschlacke). Der jeweilige Messweg ist abhängig vom ausgewählten Reflektor: ...

  • Seite 31: Ergebnisdarstellung

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 3.2.3 Ergebnisdarstellung Nach Abschluss der Messfahrt erscheint die Überfahrkurve für einen Moment im Display Bei dieser Darstellung wird die Messkurve ent- sprechend des Displays skaliert und Umschaltpunkte berücksichtigt. Die Kurve sollte keine Unregelmäßigkeiten enthalten. Unregelmäßigkeiten Abb. 26 Messkurve deuten auf störende Einflüsse während der Messung hin (s.
  • Seite 32 Messbereichs des Reflektors? Hinweis: Falls der Messbereich unterschritten wird, kann dennoch eine Schichtdicke ermittelt werden. In diesem Fall ist eine Messung mit dem Kontrollwagen möglich, da dieser den Abstand zum Reflektor vergrößert. Das ermittelte Ergebnis muss anschließend um den Abstand des Kontrollwagens zur Straßenoberfläche reduziert werden...

  • Seite 33: Gemessener Reflektor

    Links über dem Messergebnis wird der für die Messung ausgewählte Reflektor angezeigt. Bei der Funktion der automatischen Rondenerkennung ist an dieser Stelle abgebildet, welcher Reflektor erkannt wurde. Die Kennzeichnung erfolgt in diesem Falle mit dem Zusatz „(A)“ hinter der Bezeichnung des Reflektors. 3.2.6 Materialgüte Im rechten Bereich des Displays befindet sich eine grafische Darstellung der Materialgüte (s.

  • Seite 34: Beurteilung Der Messstelle Mittels Der Materialgüte

    Perforierungen für Fehlmessungen verantwortlich. Verwenden Sie daher möglichst stabile Reflektoren für die elektromagnetische Schichtdickenmessung.  Sind keine auf das MIT-SCAN-T3 abgestimmten Reflektoren eingebaut worden? Auch in diesem Fall gibt es keine Gewähr für das Ergebnis der ermittelte Schichtdicke. Seite 32...

  • Seite 35: Reflektortest

    Nach der Messung einer Reflektorfolie (ALQU16.5, ALQU33, ALRE30x50, 1. Messrichtung um 90° ALRE30x60, ALRE30x70, ALRE30x100) bietet das Ergebnismenü die verändern 2. Kante des Reflektors Option „Reflektortest“ an (s. Abb. 29, S. 31). Mit Hilfe des Reflektortests durch Drücken des können: Suchtasters bestimmen ...

  • Seite 36: Funktionskontrolle Lt. Tp D-Stb 12

    Funktionalität zu überprüfen. “ 2. MIT-Kontrollwagen am Gerät befestigen In der TP D-StB 12 ist festgelegt, dass mit der ersten Messung ein 3. Messstelle erneut messen Funktionstest durchgeführt werden soll. Dazu wird das Gerät über eine 4. Abzug des definierten Messstelle geführt und eine Messung durchgeführt.

  • Seite 37: Warnungen Und Fehlermeldungen

    Die Funktionalitätsprüfung lt. TP D-StB 12 gilt als bestanden, wenn nach Funktionsprüfung an geringen Abzug des Abstandsbetrages (i.H.v. 3,5 cm) bei der zweiten Messung, Schichtdicken durchführen, die Ergebnisse der Schichtdickenmessung ohne Abstandskörper und mit „ damit wird der Einfluss der Abstandskörper … maximal 1,0 mm voneinander abweichen.“...
  • Seite 38 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Meldung Was tun? Akku schwach Der Akku muss zeitnah aufgeladen werden. Akku leer Es können keine Messungen mehr durchgeführt werden. Der Akku muss geladen oder gewechselt werden. Kein GPS-Signal Weitermessen und die Daten ohne GPS-Signal abspeichern bzw.
  • Seite 39 Die Messstelle muss erneut gemessen werden. Dabei falschen Stelle sollte die Sonde ca. 30 cm vor dem Reflektor aufgesetzt werden. Messfahrt Die Messfahrt muss mit konstanter Geschwindigkeit abgebrochen vorwärts erfolgen. Das Messsignal wurde durch externe elektromagnetische Störquellen beeinflusst, verursacht EM-Störungen z.B.
  • Seite 40 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Meldung Was tun? Die Fehlermeldung tritt auf, wenn der Benutzer den Refl. nicht mittig Reflektor zu weit am Rand überfahren hat. Der überfahren! Reflektor sollte erneut gesucht und mittig überfahren werden. Tabelle 3 Übersicht Warnungen und Fehlermeldungen...

  • Seite 41: Mit-Projektsoftware

    Bei der Verwendung eines Die MIT-Projektsoftware bietet folgende Funktionen: neuen USB-Sticks muss dieser als erstes an das  Vorbereitung von Bauprojekten mit Hilfe des Messstellenplans MIT-SCAN-T3 angesteckt und (= vorgegebenes Raster aller Messstellen einer Baumaßnahme) anschließend mit dem PC ...

  • Seite 42: Lizenzschlüssel Und Kopierschutz

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Auch während des Einsatzes auf der Baustelle können mit der MIT- Projektsoftware neue Projekte vorbereitet werden. Die Synchronisation der Daten zwischen Messgerät und MIT- Projektsoftware erfolgt durch Anschließen des USB-Sticks zunächst am Messgerät und anschließend am PC und dann erneut am Messgerät.

  • Seite 43: Programm-Einstellungen

    Formblatt übertragen lassen. Abb. 35  „Plausibilität der Messungen“ Programmeinstellungen Das Programm prüft, ob das Messergebnis innerhalb des Messbereiches des jeweiligen Reflektors liegt.  „Vorschau im Formblatt“ Mit der Auswahl der Datensätze erfolgt die zeitgleiche Berechnung der Werte im Formblatt. Seite 41...

  • Seite 44: Auswahl Der Geräte

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 5.3 Auswahl der Geräte Die Messdaten auf dem USB-Stick können über die MIT-Projektsoftware ausgelesen werden. Sobald das Programm geöffnet bzw. bei geöffnetem Programm ein USB-Stick angesteckt wird, erfolgt eine Abfrage der USB- Ports nach Geräte-Dateien (*.T3). Das Ergebnis der Abfrage wird analog der folgenden Abb.

  • Seite 45: Messstellen Am Pc Vorbereiten

    Abb. 38 gerätespezifische Die Software bietet zudem die Möglichkeit, Messstellen für alle Geräte Messstellen-Vorbereitung vorzubereiten, welche seit der Installation via USB-Stick mit der Software Daten ausgetauscht haben. Sollen Messungen mehrerer Schichtdickenmessgeräte bearbeitet werden, muss das entsprechende Messgerät ausgewählt werden (s. Markierung in Abb. 38).
  • Seite 46 Schicht mit jeweiligem Reflektor auswählen Nachdem die Eingaben vorgenommen worden sind, wird der Mess- stellenplan mit „Messplan erstellen“ automatisch generiert (s. Abb. 40). Darin können einzelne Datensätze bearbeitet oder gelöscht werden. Ist der Messstellenplan erzeugt, können die Daten „Auf den USB-Stick übertragen“...
  • Seite 47 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Die vorbereiteten Messstellen erscheinen in der Tabelle (s. Abb. 40, S. 44) und sind als Datei auf dem USB-Stick vorhanden. In der Tabelle wird der Speicherort der Daten von „PC“ auf „USB“ geändert und die Daten können auf das Schichtdickenmessgerät übertragen werden.

  • Seite 48: Auswahl Der Gemessenen Daten

    Abb. 42 Auswahl der Messdatensätze mittels Filter Zum anderen erfolgt die Auswahl der Datensätze direkt in der Tabelle:  alle Datensätze auswählen: mit der linken Maustaste in die Tabelle klicken, anschließend die Tastenkombination „Strg + a“ betätigen  mehrere zusammenhängende Datensätze auswählen:...

  • Seite 49: Daten Korrigieren Und Löschen

    5.6 Daten korrigieren und löschen Angaben zu Schichttyp und Position können nachträglich noch korrigiert werden. Hierfür mit der rechten Maustaste auf die entsprechende Zelle klicken und die Daten korrigieren (s. Abb. 43). Zum Löschen einzelner Datensätze muss die entsprechende Zeile markiert werden.

  • Seite 50: Daten Synchronisieren Und Speichern

    Daten synchronisiert werden. Folgende zwei Möglichkeiten stehen dafür zur Verfügung: Button „Synchronisieren“: Durch Betätigen des Buttons werden die Daten mit der aktiven Datei des USB-Sticks synchronisiert. In Abb. 44 werden die Datensätze bspw. mit dem Gerät „Prototyp 003“ synchronisiert.

  • Seite 51: Formblatt

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Excel-Format: Mit dem Betätigen des Buttons „Exportiere ausgewählte Datensätze“ (s. Abb. 45) werden die Datensätze in einer XLSX-Datei als Tabelle abgespeichert. Abb. 45 Daten speichern 5.8 Formblatt Mit der MIT-Projektsoftware können die Messdaten eines Bauwerkes in ein Aufmaßblatt analog TP D-StB 12 übertragen werden.

  • Seite 52: Datenübertragung Für Das Aufmaß

     Lage Reflektor zur Achse zwingend notwendig:  Kilometerangabe  Schichtart (Deck-, Binder- oder Tragschicht)  Lage des Reflektors zur Achse (links, mittig oder rechts) Diese Einstellungen können mit dem MIT-SCAN-T3 oder am PC anhand des vorbereiteten Messstellenplans vorgenommen werden. Seite 50...

  • Seite 53: Berechnungen Innerhalb Des Aufmaßblattes

     Zweischichtaufbau  Dreischichtaufbau Mit der MIT-Projektsoftware kann bei mehreren vorliegenden Messwerten einer Schichtart am gleichen Messpunkt der Mittelwert gebildet werden. Die Voreinstellung hierfür wird unter dem Menüpunkt „Extras“ vorgenommen (s. Abs. 5.2, S. 41). Beim Anklicken eines Messwertes bzw. einer ermittelten Schichtdicke werden die im Formblatt zur Berechnung herangezogenen Werte in der Tabelle grün markiert.

  • Seite 54: Formblatt Erstellen

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 5.8.4 Formblatt erstellen Zur Vervollständigung des Formblattes sind Angaben zu Auftragnehmer und Auftraggeber sowie die Bezeichnung der Bauleistung im oberen Teil einzupflegen. In der Fußzeile des Formblattes (s. Abb. 48) muss das Prüfergebnis der Funktionskontrolle des Schichtdickenmessgerätes nach TP D-StB 12 (s.

  • Seite 55: Gps-Daten Und Google Maps

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 5.9 GPS-Daten und Google Maps Im dritten Registerreiter der MIT-Projektsoftware werden die markierten Messdaten als Marker in einer Google Maps-Karte dargestellt (s. Abb. 49). Abb. 49 Messdatenanzeige im Registerreiter Google Maps Seite 53...
  • Seite 56 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Die Anzeige der einzelnen Messungen kann mit dem Marker in der Legende über der Karte zu- bzw. abgewählt werden. In der Karte werden mehrere Messpunkte dargestellt, wenn diese durch Auswahl des Filters oder durch manuelle Auswahl markiert sind. Die Dar- stellung der Messpunkte ermöglicht eine zuverlässige Zuordnung von...

  • Seite 57: Technische Daten

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 6 Technische Daten Messdaten 150 Messpunkte/Empfangsspule hohe Messgenauigkeit ±(1 mm + 0,5 % vom Messwert) Messbereich 15 - 500 mm Tiefe Messreflektoren alle Reflektoren lt. TP D-StB 12 und STLK Asphalttemperatur bis 110 °C Einsatztemperatur -10 °C bis +50 °C Einsatzdauer 8 Stunden bzw.

  • Seite 58: Lieferumfang

     Kalibrierung für Aluminium-Ronden (Durchmesser: 7, 12, 30 cm)  Prüfzeugnis  integriertes GPS-Modul  Ladegerät  PKW-Ladekabel  Tragegurt  Bedienhandbuch  USB-Stick für den Datentransfer  MIT-Projektsoftware inkl. Lizenzschlüssel  Gerätekoffer Zubehör:  MIT-Kontrollwagen  Kopfhörer  weitere Kalibrierungen auf Kundenwunsch  Verbrauchsmaterial (Reflektoren) Seite 56...

  • Seite 59: Software-Support

    Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 MIT Mess- und Prüftechnik GmbH Gostritzer Str. 63 01217 Dresden Telefon: +49 (0) 351/871 81 25 Fax: +49 (0) 351/871 81 27 E-Mail: info@mit-dresden.de Internet: www.mit-dresden.de Geräte-Support: Telefon: +49 (0) 351/871 81 06 E-Mail: info@mit-dresden.de Software-Support...
  • Seite 60 Bedienungsanleitung MIT-SCAN-T3 Version 02/2017 Seite 58...
