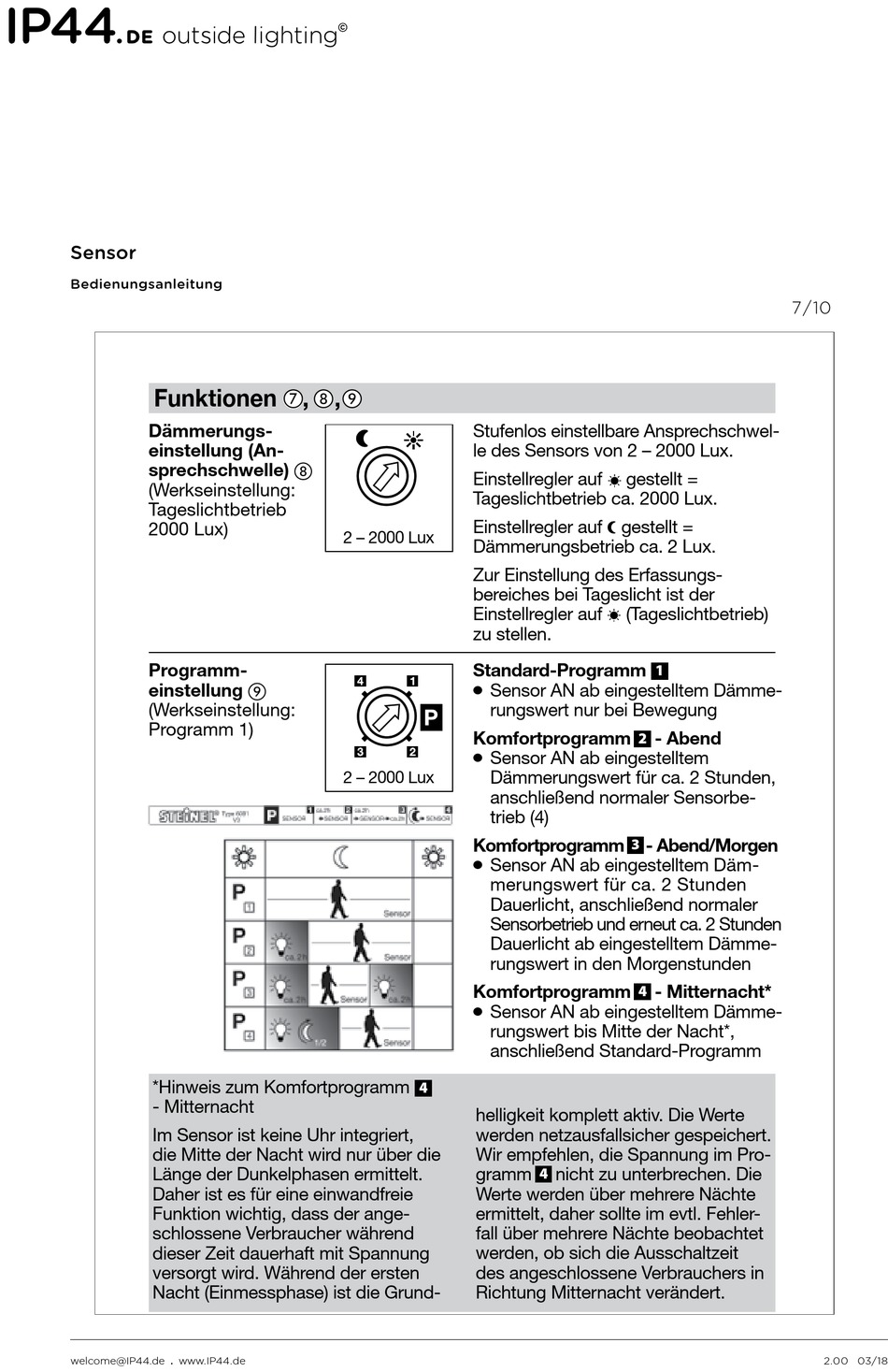

Sensor
Bedienungsanleitung
Funktionen
Dämmerungs-
einstellung (An-
sprechschwelle)
(Werkseinstellung:
Tageslichtbetrieb
2000 Lux)
Programm-
einstellung
(Werkseinstellung:
Programm 1)
*Hinweis zum Komfortprogramm
- Mitternacht
Im Sensor ist keine Uhr integriert,
die Mitte der Nacht wird nur über die
Länge der Dunkelphasen ermittelt.
Daher ist es für eine einwandfreie
Funktion wichtig, dass der ange-
schlossene Verbraucher während
dieser Zeit dauerhaft mit Spannung
versorgt wird. Während der ersten
Nacht (Einmessphase) ist die Grund-
welcome@IP44.de . www.IP44.de
,
,
Stufenlos einstellbare Ansprechschwel-
le des Sensors von 2 – 2000 Lux.
Einstellregler auf
Tageslichtbetrieb ca. 2000 Lux.
Einstellregler auf gestellt =
2 – 2000 Lux
Dämmerungsbetrieb ca. 2 Lux.
Zur Einstellung des Erfassungs-
bereiches bei Tageslicht ist der
Einstellregler auf
zu stellen.
Standard-Programm
�
Komfortprogramm
�
2 – 2000 Lux
Komfortprogramm
�
Komfortprogramm
�
4
helligkeit komplett aktiv. Die Werte
werden netzausfallsicher gespeichert.
Wir empfehlen, die Spannung im Pro-
gramm
Werte werden über mehrere Nächte
ermittelt, daher sollte im evtl. Fehler-
fall über mehrere Nächte beobachtet
werden, ob sich die Ausschaltzeit
des angeschlossene Verbrauchers in
Richtung Mitternacht verändert.
8
gestellt =
(Tageslichtbetrieb)
1
Sensor AN ab eingestelltem Dämme-
rungswert nur bei Bewegung
- Abend
2
Sensor AN ab eingestelltem
Dämmerungswert für ca. 2 Stunden,
anschließend normaler Sensorbe-
trieb (4)
- Abend/Morgen
3
Sensor AN ab eingestelltem Däm-
merungswert für ca. 2 Stunden
Dauerlicht, anschließend normaler
Sensorbetrieb und erneut ca. 2 Stunden
Dauerlicht ab eingestelltem Dämme-
rungswert in den Morgenstunden
4
- Mitternacht*
Sensor AN ab eingestelltem Dämme-
rungswert bis Mitte der Nacht*,
anschließend Standard-Programm
nicht zu unterbrechen. Die
4
7 / 1 0
Betriebsstö
Störung
Sensor ohne S
Sensor schalt
nicht ein
Sensor schalt
nicht aus
Sensor schalt
um ca. Mittern
Sensor Reich
veränderung
2.00 03/18
