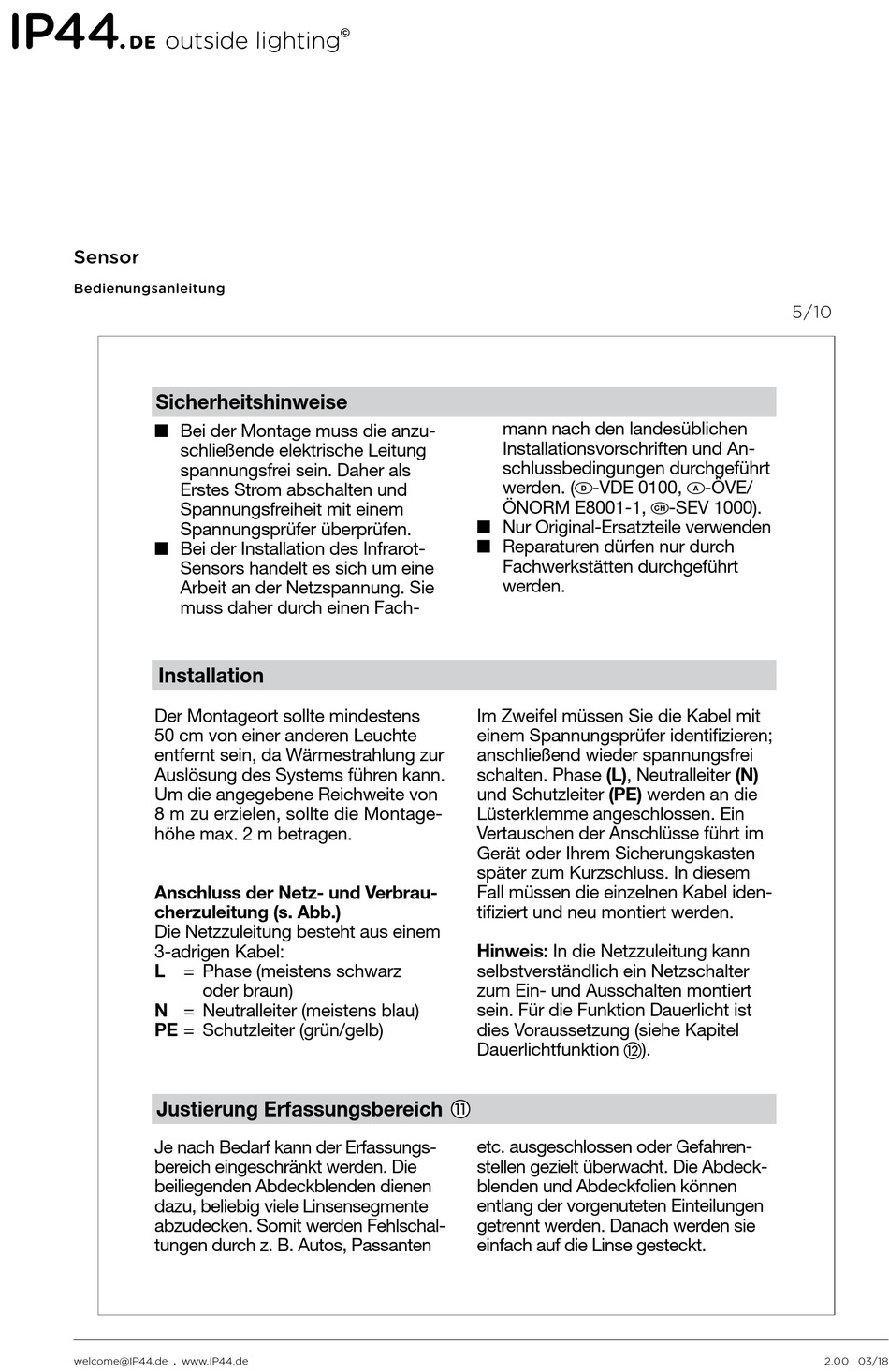

Sensor
Bedienungsanleitung
Sicherheitshinweise
I Bei der Montage muss die anzu-
schließende elektrische Leitung
spannungsfrei sein. Daher als
Erstes Strom abschalten und
Spannungsfreiheit mit einem
Spannungsprüfer überprüfen.
I Bei der Installation des Infrarot-
Sensors handelt es sich um eine
Arbeit an der Netzspannung. Sie
muss daher durch einen Fach-
Installation
Der Montageort sollte mindestens
50 cm von einer anderen Leuchte
entfernt sein, da Wärmestrahlung zur
Auslösung des Systems führen kann.
Um die angegebene Reichweite von
8 m zu erzielen, sollte die Montage-
höhe max. 2 m betragen.
Anschluss der Netz- und Verbrau-
cherzuleitung (s. Abb.)
Die Netzzuleitung besteht aus einem
3-adrigen Kabel:
L = Phase (meistens schwarz
oder braun)
N = Neutralleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
Justierung Erfassungsbereich
Je nach Bedarf kann der Erfassungs-
bereich eingeschränkt werden. Die
beiliegenden Abdeckblenden dienen
dazu, beliebig viele Linsensegmente
abzudecken. Somit werden Fehlschal-
tungen durch z. B. Autos, Passanten
welcome@IP44.de . www.IP44.de
mann nach den landesüblichen
Installationsvorschriften und An-
schlussbedingungen durchgeführt
werden. ( D -VDE 0100, A -ÖVE/
ÖNORM E8001-1, � -SEV 1000).
I Nur Original-Ersatzteile verwenden
I Reparaturen dürfen nur durch
Fachwerkstätten durchgeführt
werden.
Im Zweifel müssen Sie die Kabel mit
einem Spannungsprüfer identifizieren;
anschließend wieder spannungsfrei
schalten. Phase (L), Neutralleiter (N)
und Schutzleiter (PE) werden an die
Lüsterklemme angeschlossen. Ein
Vertauschen der Anschlüsse führt im
Gerät oder Ihrem Sicherungskasten
später zum Kurzschluss. In diesem
Fall müssen die einzelnen Kabel iden-
tifiziert und neu montiert werden.
Hinweis: In die Netzzuleitung kann
selbstverständlich ein Netzschalter
zum Ein- und Ausschalten montiert
sein. Für die Funktion Dauerlicht ist
dies Voraussetzung (siehe Kapitel
Dauerlichtfunktion
etc. ausgeschlossen oder Gefahren-
stellen gezielt überwacht. Die Abdeck-
blenden und Abdeckfolien können
entlang der vorgenuteten Einteilungen
getrennt werden. Danach werden sie
einfach auf die Linse gesteckt.
6
5  /   1 0
).
Dauerlicht
Wird ein Netzs
leitung montie
fachen Ein- un
Funktionen mö
Sensorbetrie
1) Licht einsc
(wenn Leuch
Schalter 1 x A
Leuchte bleibt
Zeit an.
2) Licht aussc
(wenn Leuch
Schalter 1 x A
Leuchte geht a
Sensorbetrieb
Funktione
Nach der Inst
sor in Betrieb
Auf der abneh
befinden sich
Dämmerungs
lung. Nach Be
Ausschaltverz
(Zeiteinstellu
(Werkseinstell
5 Sek.)
2.00 03/18
