Vorsicht
Anschließen der CD-ROM-Laufwerke an den StorPoint CD
AXIS StorPoint CD Benutzerhandbuch

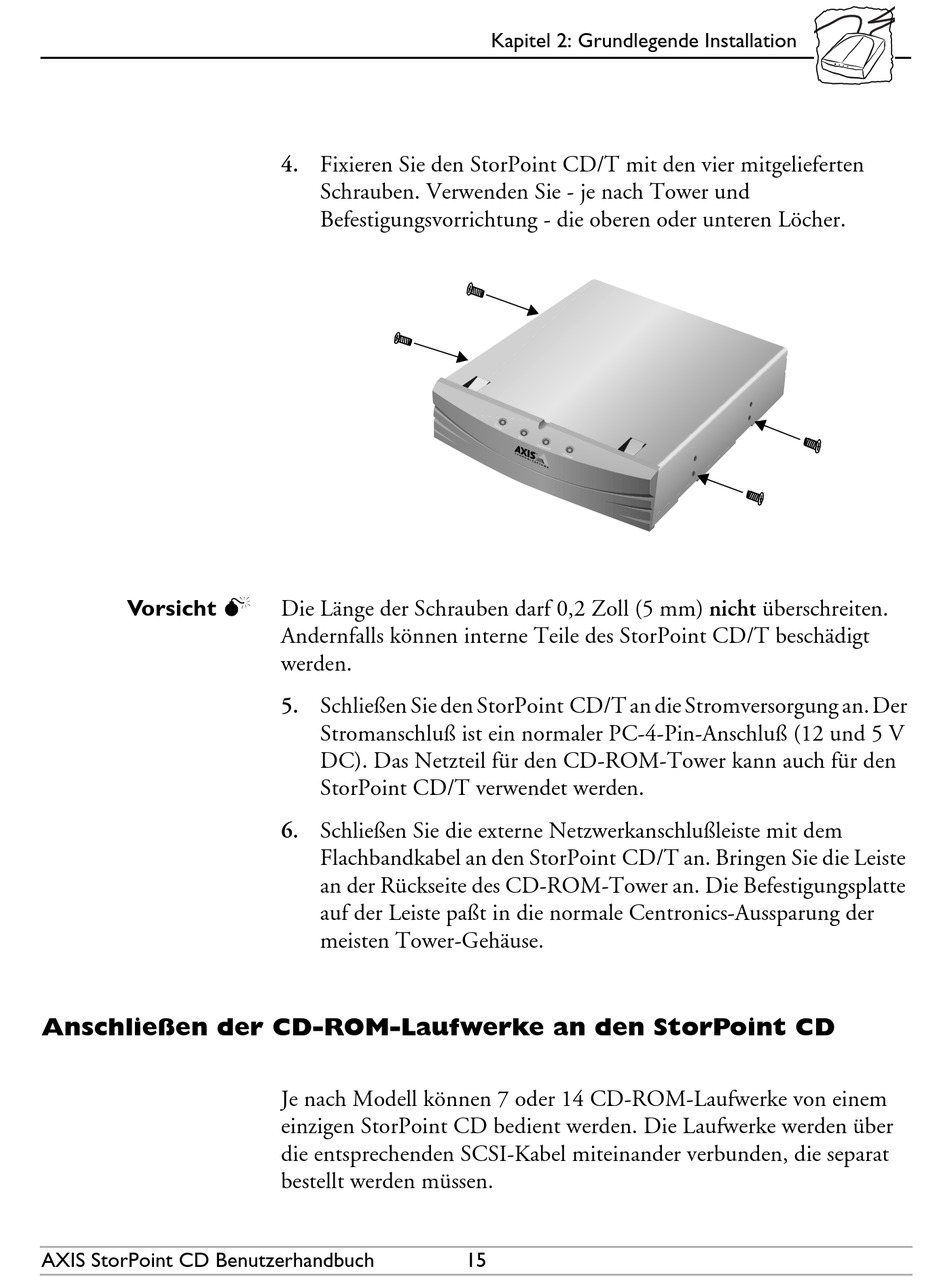

4. Fixieren Sie den StorPoint CD/T mit den vier mitgelieferten
Schrauben. Verwenden Sie - je nach Tower und
Befestigungsvorrichtung - die oberen oder unteren Löcher.
M
Die Länge der Schrauben darf 0,2 Zoll (5 mm) nicht überschreiten.
Andernfalls können interne Teile des StorPoint CD/T beschädigt
werden.
5. Schließen Sie den StorPoint CD/T an die Stromversorgung an. Der
Stromanschluß ist ein normaler PC-4-Pin-Anschluß (12 und 5 V
DC). Das Netzteil für den CD-ROM-Tower kann auch für den
StorPoint CD/T verwendet werden.
6. Schließen Sie die externe Netzwerkanschlußleiste mit dem
Flachbandkabel an den StorPoint CD/T an. Bringen Sie die Leiste
an der Rückseite des CD-ROM-Tower an. Die Befestigungsplatte
auf der Leiste paßt in die normale Centronics-Aussparung der
meisten Tower-Gehäuse.
Je nach Modell können 7 oder 14 CD-ROM-Laufwerke von einem
einzigen StorPoint CD bedient werden. Die Laufwerke werden über
die entsprechenden SCSI-Kabel miteinander verbunden, die separat
bestellt werden müssen.
Kapitel 2: Grundlegende Installation
15
