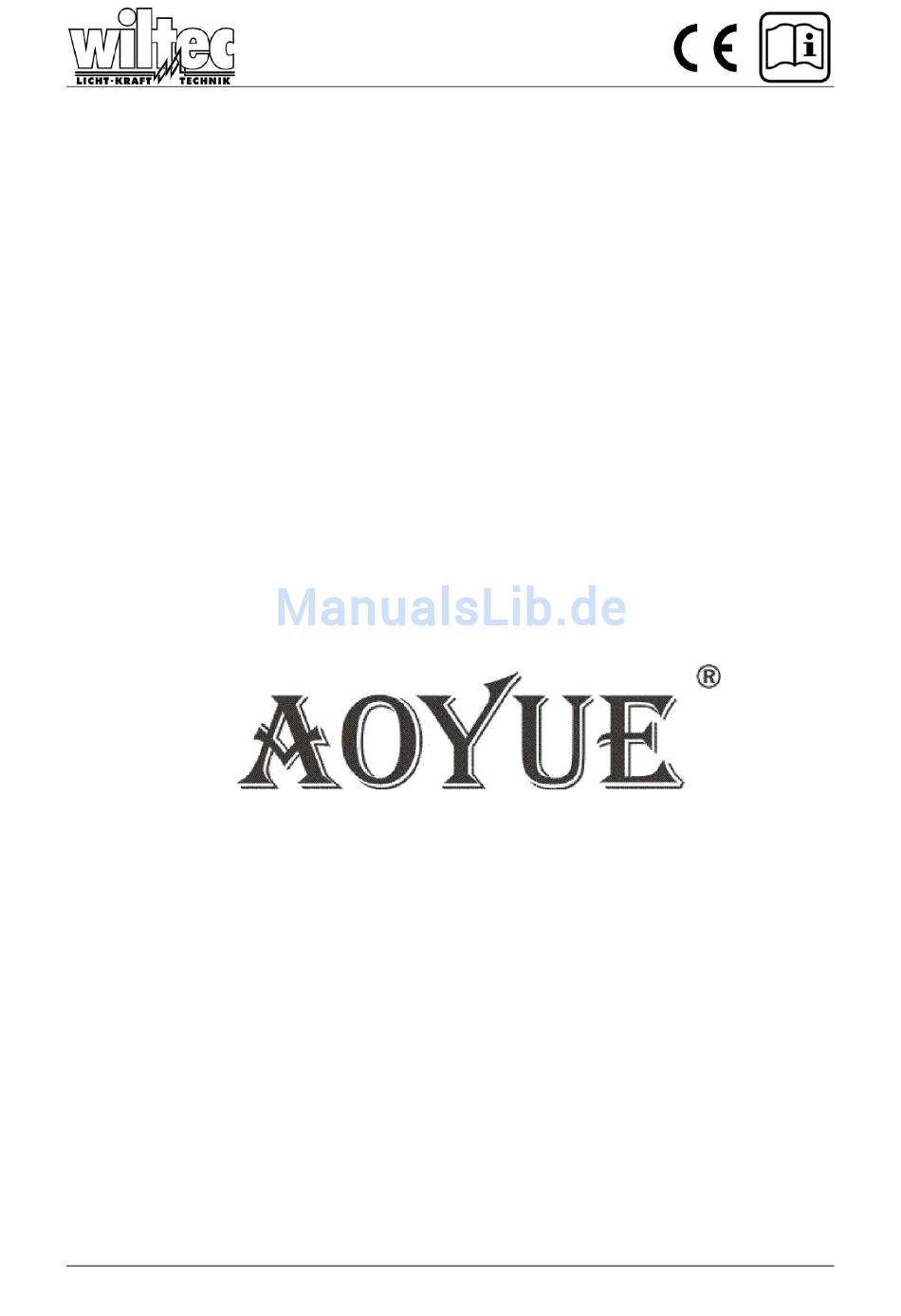

Bedienungsanleitung
HHL 3000
Reflow Oven
ARTIKEL 903000
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
Avant la mise en service, lisez le mode d'emploi et les consignes de sécurité et respectez-les.
Technische Änderungen vorbehalten!
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen.
Aktualisierung der Dokumentation
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
© by WilTec Wildanger Technik GmbH
Seite 1
http://www.wiltec.info
Werbung
Verwandte Anleitungen für WilTec HHL 3000
Inhaltszusammenfassung für WilTec HHL 3000
- Seite 1 Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge- ringfügig abweichen. Aktualisierung der Dokumentation Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie bitte Kontakt mit uns auf. © by WilTec Wildanger Technik GmbH Seite 1 http://www.wiltec.info...
- Seite 2 Sie umgehend Ihren Händler! Schalten Sie das Gerät ab und ziehen Sie den Netzstecker, falls Sie das Gerät bewegen Vermeiden Sie es, Teile des Geräts erhöhter mechanischer Belastung auszusetzen (Stoß, Schlag, etc.) © by WilTec Wildanger Technik GmbH Seite 2 http://www.wiltec.info...
- Seite 3 (Fragen Sie eventuell einen Elektrofachmann) Bei einem eventuellen Ausfall des Gerätes dürfen Reparaturarbeiten nur durch einen Elektro- fachmann oder durch den WilTec-Kundendienst durchgeführt werden. WARNUNG: Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verlet- zungen verursachen.
- Seite 4 210 x 190 mm Standard Reflow Zeit 4 – 8 min 0,01°C/s bis 3°C/s Temperaturanstieg Schließen Sie den Sensor an die dafür vorgesehen Anschlüsse vorne und hinten an der Station an. © by WilTec Wildanger Technik GmbH Seite 4 http://www.wiltec.info...
- Seite 5 Sie es öffnen. Beim Löten entstehen potentiell schädliche Dämpfe. Löten Sie nur an einem gut belüfteten Arbeitsplatz, um schädliche Konzentrationen zu vermeiden. Nehmen Sie keine baulichen Veränderungen am Gerät vor. © by WilTec Wildanger Technik GmbH Seite 5 http://www.wiltec.info...
- Seite 6 2. Timer und eingestellte Zeit 3. Status LEDs 4. Start Knopf 5. Einstellknopf 6. Taster zum Erhöhen von Temperatur und Zeit 7. Taster zum Senken von Temperatur und Zeit 8. Ein- /Ausschalter © by WilTec Wildanger Technik GmbH Seite 6 http://www.wiltec.info...
- Seite 7 6. Drücken Sie die „SET“ –Taste, um Ihre Einstellungen zu bestätigen. Die Anzeige des Displays än- dert sich nun auf „E080“. Das bedeutet, das Sie nun die Einstellungen für „E“ vornehmen können. Die voreingestellte Dauer für „E“ beträgt 80 Sekunden. Die Stufe „E“ ist die Ruhephase © by WilTec Wildanger Technik GmbH Seite 7 http://www.wiltec.info...
- Seite 8 15. Drücken Sie die „SET“ –Taste, um Ihre Einstellungen zu bestätigen. Die Anzeige des Displays ändert sich nun auf „L099“. Das bedeutet, das Sie nun die Einstellungen für „L“ vornehmen können. Die voreingestellte Dauer für „L“ beträgt 99 Sekunden. Die Stufe „L“ ist die Abkühlungsphase. © by WilTec Wildanger Technik GmbH Seite 8 http://www.wiltec.info...
- Seite 9 Sollte es notwendig sein die Komponenten zu bewegen, solange Sie noch heiß sind, be- nutzen Sie bitte geeignetes Werkzeug um die heißen Gegenstände anzupacken. Bitte beachten Sie, dass die Temperatur maximal um 2-3°C pro Sekunde sinkt. © by WilTec Wildanger Technik GmbH Seite 9 http://www.wiltec.info...
- Seite 10 Temperaturen verwendet werden sollten, um die Platinen oder Bauteile zu verar- beiten. Die Temperaturen sind immer abhängig von den Bauteilen, dem Flussmittel und dem Lötzinn, dass Sie verwenden. Zu hohe Temperaturen können empfindliche Bauteile beschädigen. © by WilTec Wildanger Technik GmbH Seite 10 http://www.wiltec.info...
- Seite 11 Mülltonne gekennzeichnet worden. Dieses Symbol besagt, dass dieses Gerät nicht über den Hausmüll entsorgt werden darf. Bei der deutschen Registrierungsstelle EAR hat sich die Firma Wiltec Wildanger Technik GmbH unter der WEEE-Registrierungsnummer DE45283704 registrieren lassen. Entsorgung von gebrauchten elektrischen und elektro- nischen Geräten (Anzuwenden in den Ländern der...
-
Seite 12: Eg-Konformitätserklärung
