Montage

ATTENTION !
Seul un personnel compétent est habilité à effectuer le montage et la
première mise en service ! La garantie ne s'applique pas en cas de
montage non conforme !
ATTENTION !
Pour permettre un fonctionnement irréprochable de l'échangeur
thermique, respecter non seulement la réglementation nationale en
vigueur mais également les conditions (de branchement) des sociétés
d'alimentation locales ainsi que les instructions de montage et
d'utilisation.
Avant le montage de l'échangeur thermique à tubes à ailet-
tes, vider le ballon.
Retirer le capot en plastique noir situé en bas à l'avant du
ballon.
La plaque de bride d'obturation située en dessous peut être
desserrée en dévissant les vis périphériques et équipée
d'un joint.
La surface d'étanchéité sur le ballon doit être débarrassée
des restes de matériaux d'étanchéité.
L'échangeur thermique à tubes à ailettes vissé sur une pla-
que de bride doit être monté dans le raccord à collet inférieur
du ballon.
ATTENTION !
Respecter la position de montage de l'échangeur thermique solaire !
Pour empêcher l'échangeur thermique de se plier, le tube de
support ou de guidage doit être situé en dessous de l'échan-
geur thermique, indépendamment du marquage apposé
pour le départ et le retour !

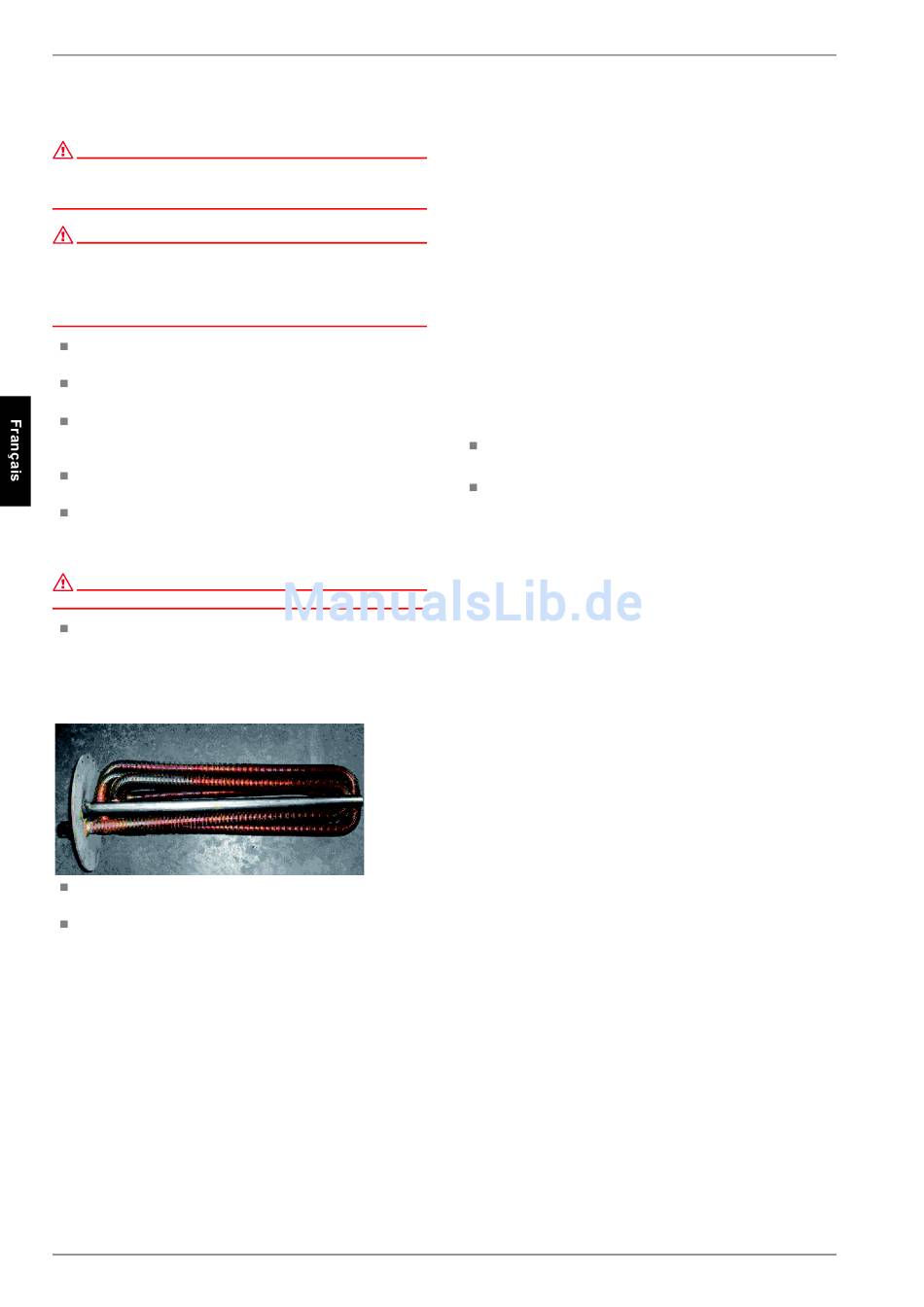

Tube de guidage :
Le kit de montage pré-assemblé doit être vissé à la place de
la plaque de bride retirée. Utiliser le nouveau joint fourni.
Il est absolument nécessaire de doucement resserrer tous
les écrous à six pans sur la bride après la période de montée
en température.
FR-8
7

Nettoyage

En cas d'eau fortement calcaire et de fonctionnement du ballon à
des températures supérieures à 65 °C, prendre des mesures
préventives telles que dispositifs de détartrage.
Si aucun dispositif de détartrage n'a été prévu, il est fortement re-
commandé de procéder à un nettoyage régulier du ballon (y
compris l'échangeur thermique à tubes à ailettes), car les dépôts
de calcaire sur les lamelles peuvent entraîner une réduction con-
sidérable de la transmission de chaleur.
Un appareil de purge, à connecter sur les raccords de départ et
de retour de l'échangeur thermique solaire, peut être utilisé avec
un produit détartrant dilué pour enlever les dépôts.
Une fois le nettoyage effectué, rincer soigneusement l'échan-
geur thermique avec de l'eau.
8

Fournitures

Échangeur thermique à tubes à ailettes complet prémonté
sur la plaque de bride
ø
Joint de rechange 240 mm, 16 trous
