Feuchtefühler 0/4..20 mA und einen Digitaleingang; alle sind völlig
konfigurierbar.

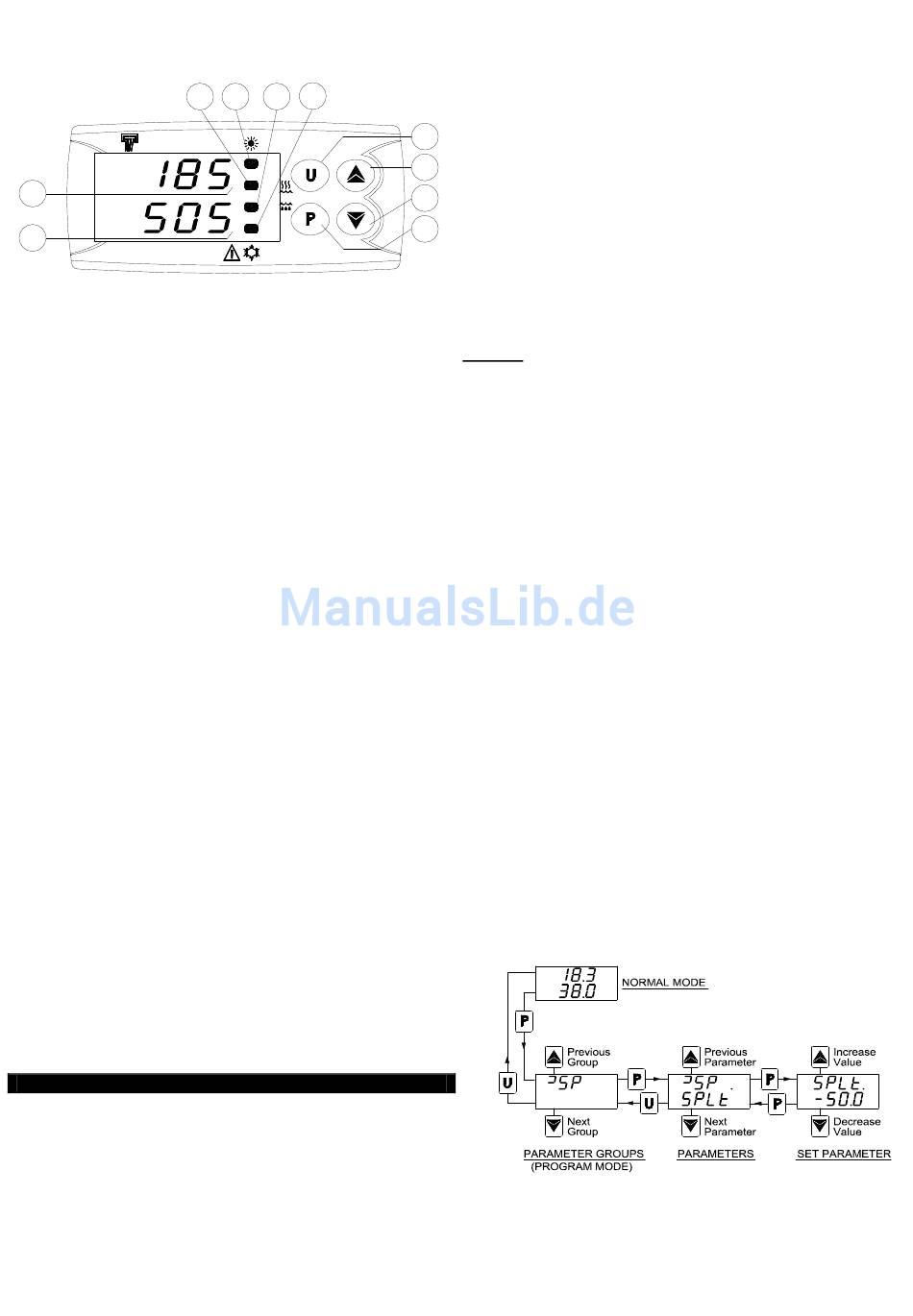

1.2 – BESCHREIBUNG DER FRONTTAFEL
10
9
X33-H
1 - Taste P : Wird zur Eingabe des Sollwertes und zur

Programmierung

der
Programmiermodus kann diese Taste auch zusammen mit der
Taste UP zur Änderung der Programmierebene der Parameter
verwendet werden.
2 - Taste UP/ F1: Anhand dieser Taste wird der einzustellende
Wert erhöht und ein Parameter angewählt.
Außerdem lässt sich diese Taste anhand des Par. "Fbu"
programmieren, um andere Funktionen auszuführen, wie z.B. einen
manuellen Abtauzyklus, Start des Arbeitszyklus, Steuerung eines
Luftwechsels, Ein- bzw. Stand-by-Schaltung des Gerätes usw.
Bei gleichzeitiger Betätigung dieser Taste und der Taste Down wird
die Tastensperre aktiviert.
3 - Taste DOWN/F2 : Anhand dieser Taste wird der einzustellende
Wert reduziert und ein Parameter angewählt. Außerdem lässt sich,
wie bei der Taste UP/F1 anhand des Par. "Fbd" programmieren,
um andere Funktionen auszuführen, wie z.B. einen manuellen
Abtauzyklus, Start des
Luftwechsels, Ein- bzw. Stand-by-Schaltung des Gerätes usw. Bei
gleichzeitiger Betätigung dieser Taste und der Taste UP wird die
Tastensperre aktiviert.
4 - Taste U : Anhand dieser Taste werden alle von den Fühlern
(Pr1,Pr2,Pr3, Pr4) gemessenen Variablen angezeigt und der
Programmiermodus wird anhand dieser Taste manuell verlassen.
Außerdem kann diese Taste, genau wie die Tasten UP/F1 und
DOWN/F2 im Parameter "USrb" auch für andere Funktionen wie
z.B. einen manuellen Abzauzyklus, Start des Arbeitszyklus,
Steuerung eines Luftwechsels, Ein- bzw. Stand-by-Schaltung des
Gerätes usw. programmiert werden. Im Programmiermodus kann
diese Taste zusammen mit der Taste P zur Änderung der
Programmierebene der Parameter verwendet werden.
5 – LED HEAT (Heizen) : Gibt den Zustand des Heizausgangs an:
on (ein), off (aus) oder gesperrt (blinkend)
6 – LED COOL (Kühlen) : Gibt den Zustand des Kühlausgangs an:
(Verdichter oder andere) on (ein), off (aus) oder gesperrt (blinkend)
7 – LED HUM. (Befeuchtung)
Befeuchtungsausgangs an: on (ein), off (aus) oder gesperrt
(blinkend)
8 – LED DE-HUM. (Entfeuchtung) : Signalisiert eine laufende
Entfeuchtung (ein) bzw. nicht laufende Entfeuchtung (aus) oder
gesperrt (blinkend)
9 – LED ALARM : Gibt den Alarmzustand an: on (ein), off (aus)
und quittiert oder gespeichert (blinkend)
10 – LED SET : Im Programmiermodus signalisiert diese LED die
Programmierebene der Parameter. Außerdem gibt sie den Stand-
by-Zustand an.
2 - PROGRAMMIERUNG
2.1 – SCHNELLEINGABE DER SOLLWERTE
Die Taste P kurz drücken; auf der Anzeige erscheint "SP t"
(Temperatursollwert) und der eingestellte Wert.
Erhöht wird dieser Wert anhand der Taste UP, reduziert wird er
anhand der Taste DOWN.
Bei Betätigung dieser Tasten steigt oder sinkt der Wert jeweils um
eine Einheit, werden die Tasten hingegen mindestens eine
Sekunde lang gedrückt gehalten, steigt bzw. sinkt der Wert schnell
6
7 5 8
. .
. .
Betriebsparameter verwendet.
Arbeitszyklus, Steuerung
: Gibt den Zustand des
TECNOLOGIC - X33H - Vr. 00 Preliminary - PAG. 2
und nach zwei Sekunden noch schneller, wodurch der gewünschte
Wert schnell erreicht werden kann.
Für den Sollwert "SP t" kann ein Wert zwischen dem im Par.
"SPLt" und dem im Par. "SPHt" programmierten Wert bzw. OFF
(in diesem Fall ist der Temperaturregler ausgeschaltet) eingestellt
werden.
Wird nach Eingabe von "SP t" die Taste P kurz gedrückt, wird der
eingestellt Wert gespeichert und am Display erscheint "SP h"
4
(Feuchtesollwert) und der eingestellte Wert.
2
Verändert wird dieser Wert anhand der Tasten UP und DOWN.
F1
Für den "SP h" kann ein Wert zwischen dem im Par. "SPLh" und
3
dem im Par. "SPHh" programmierten Wert bzw. OFF (in diesem
Fall ist der Feuchteregler ausgeschaltet) eingestellt werden.
F2
1
Wird nach Eingabe "SP h" die Taste P kurz gedrückt, wird die
Schnelleingabe der Sollwerte verlassen.
Verlassen wird die Schnelleingabe der Sollwerte folglich durch
Betätigung der Taste P nach Anzeige des letzten Sollwertes Set
bzw. automatisch, wenn ca. 15 Sekunden lang keine Taste mehr
Im
gedrückt wird. Daraufhin kehrt die Anzeige zum normalen
Betriebsmodus zurück.
Hinweis: Bei einem laufenden Arbeitszyklus erscheint in der
Schnelleingabe nacheinander der aktive Temperatursollwert (SPt1,
2, 3), der aktive Sollwert der Luftfeuchte (SPh1, 2, 3) und die
verbleibende Zeit der laufenden Phase (tr 1, 2, 3) wobei diese
genau wie die Sollwerte verändert werden können.
2.2 – STANDARDPROGRAMMIERUNG DER PARAMETER
Zur Programmierung der Parameter des Reglers bei deaktivierter
Parameterabsicherung ist die Taste P ca. 5 Sekunden lang
gedrückt halten; danach erscheint auf der Anzeige die Abkürzung
der ersten Parametergruppe ("
DOWN kann die Parametergruppe angewählt werden, in der sich
der zu verändernde Parameter befindet.
Wurde die gewünschte Parametergruppe angewählt, muss diese
eines
mit der Taste P bestätigt werden, damit die Abkürzung des ersten
Parameters dieser Gruppe angezeigt wird.
Der gewünschte Parameter wird anhand der Tasten UP und
DOWN angezeigt und durch Drücken der Taste P bestätigt; auf der
Anzeige erscheint abwechselnd die Parameterabkürzung und der
eingestellte Wert, der wiederum durch Drücken der Tasten UP oder
DOWN verändert werden kann.
Wurde der gewünschte Wert eingestellt, ist erneut die Taste P zu
drücken: Der neue Wert wird nun gespeichert und auf der Anzeige
erscheint lediglich die Abkürzung des angewählten Parameters.
Anhand der Tasten UP oder DOWN kann nun ein weiterer
Parameter angewählt und wie beschrieben verändert werden.
Soll eine neue Parametergruppe geöffnet werden, ist die Taste U
ca. 1 Sekunde lang gedrückt zu halten; daraufhin erscheint auf der
Anzeige die Abkürzung der angewählten Programmgruppe.
Anhand der Tasten UP und DOWN kann nun eine neue
Parametergruppe (sofern vorhanden) angewählt werden.
Die Taste U 1 Sekunde lang gedrückt halten, um den
Programmiermodus zu verlassen. Der Programmiermodus wird
ebenfalls verlassen, wenn ca. 30 Sekunden lang keine Taste mehr
gedrückt wird, d.h. der Regler geht automatisch auf die höhere
Ebene über, bis der Programmiermodus verlassen wird.
Hold for
5 sec.
Hold for
1 sec.
]
SP"); anhand der Tasten UP und
Hold for
1 sec.
