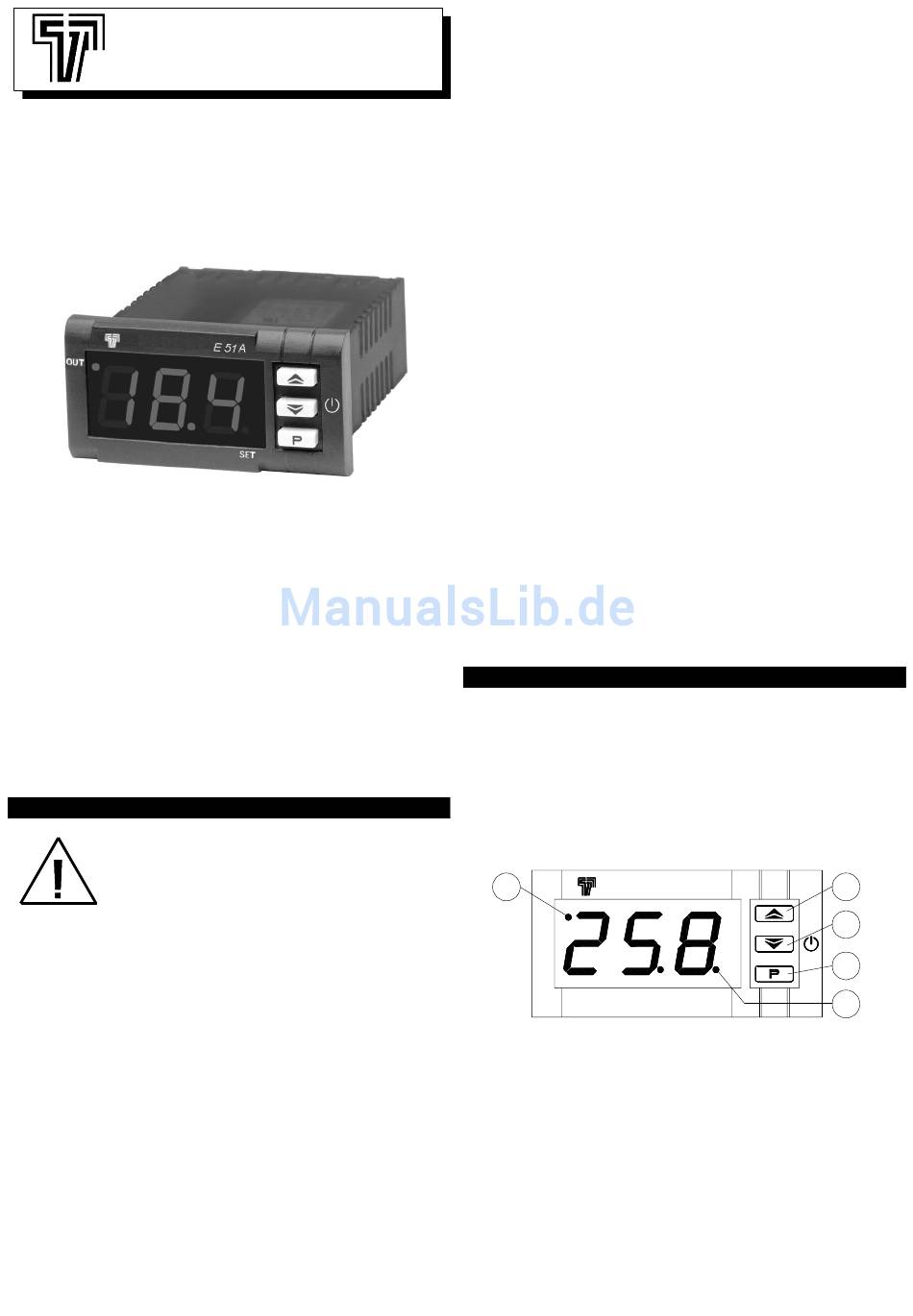

Tecnologic E 51 A Bedienungsanleitung

ELEKTRONISCHER
DIGITALER TEMPERATURREGLER
BEDIENUNGSANLEITUNG
Vr. 01 (DEU) - 09/09 -
cod.: ISTR-ME51ADEU1
TECNOLOGIC S.p.A.
VIA INDIPENDENZA 56
27029 VIGEVANO (PV) ITALY
TEL.: +39 0381 69871
FAX: +39 0381 698730
internet : http:\\www.tecnologic.it
e-mail: info@tecnologic.it
VORWORT
In der vorliegenden Anleitung sind alle Angaben
enthalten, die für eine einwandfreie Installation
und Verwendung sowie Wartung des Produktes
erforderlich sind.
Daher sollten die nachstehenden Anweisungen
aufmerksam gelesen werden.
Alle Rechte der vorliegenden Unterlagen sind vorbehalten.
Nachdruck auch auszugsweise
ausdrücklich zuvor von TECNOLOGIC S.p.A. genehmigt.
Falls eine Betriebsstörung des Gerätes Personen- oder
Sachschäden verursachen kann, muss die Anlage mit
zusätzlichen elektromechanischen
abgesichert werden.
TECNOLOGIC S.p.A. behält sich das Recht vor, jederzeit ohne
besondere Anzeige jene Änderungen vorzunehmen, die sie als
notwendig erachtet.
Die Firma Tecnologic S.p.A. und ihre gesetzlichen Vertreter
weisen jede Haftung für Personen- oder Sachschäden von
sich, die auf Abänderungen, unsachgemäße, falsche oder
nicht den Merkmalen des Gerätes entsprechende Verwendung
zurückzuführen sind.
TECNOLOGIC - E51A - BEDIENUNGSANLEITUNG - Vr. 01 - 09/09 - ISTR-ME51ADEU1 - PAG. 1
E 51
verboten, soweit
Schutzeinrichtungen
INHALT
1 BESCHREIBUNG DES GERÄTES
1.1 ALLGEMEINE BESCHREIBUNG
1.2 BESCHREIBUNG DER FRONTTAFEL
2 PROGRAMMIERUNG
2.1 EINSTELLUNG DES SOLLWERTES
2.2 PROGRAMMIERUNG DER PARAMETER
2.3 PROGRAMMIERSPERRE DURCH PASSWORT
2.4 PERSONALISIERTE
PARAMETERPROGRAMMIERUNG
(PARAMETERPROGRAMMIERUNGSNIVEAU
2.5 RESET DER DEFAULTPARAMETERKONFIGURATION
3 HINWEISE
GEBRAUCH
3.1 BESTIMMUNGSGEMÄSSER GEBRAUCH
3.2 MECHANISCHER EINBAU
3.3 STROMANSCHLUSS
3.4 ANSCHLUSSPLAN
4 BETRIEB
4.1 MESSUNG UND ANZEIGE
4.2 TEMPERATURREGLER
4.3 COMPRESSOR
EINSCHALTVERZÖGERUNG
4.4 TEMPERATURALARME
4.5 ON / STAND-BY FUNKTION
4.6 FUNKTION DER TASTENSPERRE
5 TABELLE DER PROGRAMMIERBAREN PARAMETER
6 STÖRUNGEN, WARTUNG UND GEWÄHRLEISTUNG
6.1 MELDUNGEN
6.2 REINIGEN
6.3 GEWÄHRLEISTUNG UND INSTANDSETZUNG
7 TECHNISCHE DATEN
7.1 ELEKTRISCHE MERKMALE
7.2 MECHANISCHE MERKMALE
7.3 MECHANISCHE
DER TAFEL UND BEFESTIGUNG
7.4 FUNKTIONSMERKMALE
7.5 CODIERUNG DES GERÄTES
1 - BESCHREIBUNG DES GERÄTES
1.1 - ALLGEMEINE BESCHREIBUNG
Das Modell E51A ist ein mikroprozessorgesteuerter Digitalregler,
der für kältetechnische Anwendungen eingesetzt wird; er verfügt
über Temperaturüberwachung mit Regelung EIN/AUS.
Das Gerät verfügt
konfigurierbaren
Temperaturfühler.
1.2 - BESCHREIBUNG DER FRONTTAFEL
5
OUT
nicht
1 - Taste P : Durch kurzes Drücken dieser Taste wird der Zugriff
auf die Einstellung des Sollwertes ermöglicht.
Die Taste 5 Sekunden lang gedrückt halten, um auf den
Programmiermodus der Parameter zugreifen zu können.
Im Programmiermodus wird diese Taste zur Eingabe der
Parameter bzw. zur Bestätigung der Werte verwendet.
Ebenfalls im Programmiermodus kann diese Taste zusammen mit
der Taste UP verwendet werden, um das Programmierniveau der
Parameter zu verändern.
Wird diese Taste zusammen mit der Taste UP 5 Sekunden lang
gedrückt gehalten, wird die Tastensperre frei geschaltet.
ZUR INSTALLATION
PROTECTION
EINBAUMASSE,
einen Relaisausgänge
Fühlereingang für PTC
E 51 A
SET
UND ZUM
UND
DURCHBOHREN
und einen
oder NTC
3
2
1
4
