Verwandte Anleitungen für Nedap PR50SB-BS
Inhaltszusammenfassung für Nedap PR50SB-BS

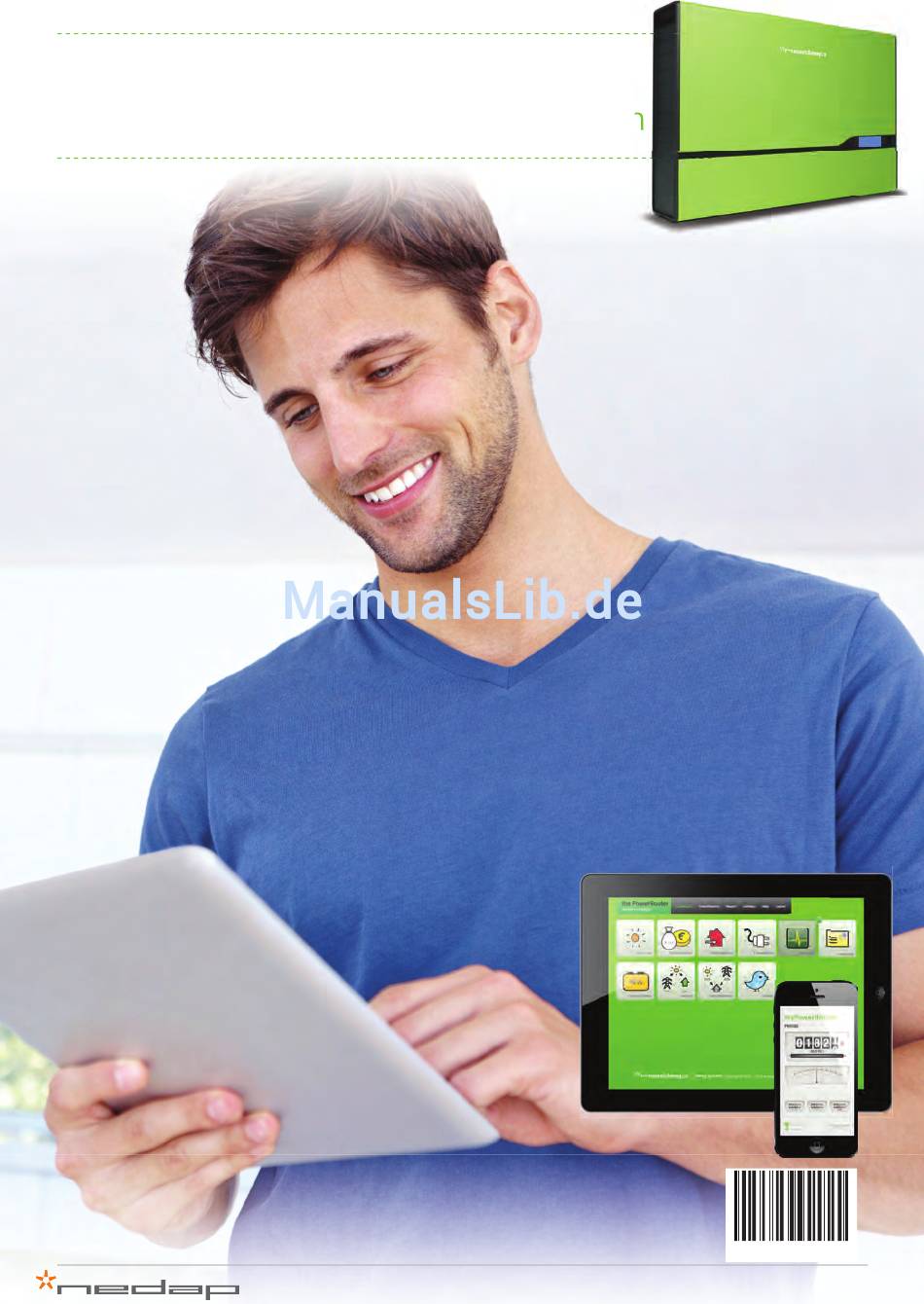

- Seite 1 Benutzerhandbuch PowerRouter Solar Batterie – Eigenverbrauch 5278520,B Datum: 010913...
- Seite 2 PowerRouter • Solar Batterie • Benutzerhandbuch Benutzerhandbuch Seite 1 Übersetzung der Originalanleitung...
-
Seite 3: Inhaltsverzeichnis
PowerRouter • Solar Batterie • Benutzerhandbuch Inhalt Inhalt Inhalt ..............................1 Einleitung ............................3 1.1 Anwendbarkeit ........................... 3 1.2 In der Dokumentation verwendete Symbole ................3 1.3 Garantie ............................3 Sicherheit ............................5 2.1 Allgemeine Sicherheit ....................... 5 2.2 Symbole und Aufkleber auf dem Gerät ................... 5 2.3 Batterien ............................. - Seite 4 Inhalt PowerRouter • Solar Batterie • Benutzerhandbuch 6.3 Sensorparameter überprüfen ....................18 6.4 Internetverbindungsparameter überprüfen ................18 6.5 Systemversionsinformationen überprüfen ................19 6.6 Fehlerverlauf überprüfen ......................19 6.7 Eine Wartungsladung manuell starten .................. 19 6.8 Wintermodus zeitweise deaktivieren ..................20 6.9 Installationshilfe ........................
-
Seite 5: Einleitung
Unser Qualitätskontrollprogramm stellt sicher, dass jedes PowerRouter-Produkt nach exakt den gleichen Spezifikationen hergestellt und vor Verlassen des Werks umfangreich getestet wurde. 5-Jahres-Garantie Die Nedap-Herstellergarantie gilt für einen Zeitraum von 5 Jahren ab Kaufdatum des PowerRouter- Systems. Die Garantiebedingungen basieren auf der EU-Richtlinie 99/44/EG, gesetzliche Rechte bleiben davon unberührt. - Seite 6 Schäden durch Feuchtigkeit bzw. andere Umwelteinflüsse Das mangelhafte PowerRouter-Gerät muss dem PowerRouter Helpdesk von dem Installateur bzw. Händler angezeigt werden, der den PowerRouter installiert hat. Nedap behält sich das Recht vor, nach eigenem Ermessen das Gerät durch ein gleichwertiges oder besser ausgestattetes Gerät zu ersetzen.
-
Seite 7: Sicherheit
PowerRouter • Solar Batterie • Benutzerhandbuch 2 Sicherheit Sicherheit Allgemeine Sicherheit Lesen Sie vor dem Betrieb des PowerRouters alle Anweisungen, Sicherheits- und Warnhinweise auf dem PowerRouter und den Solarmodulen sowie in diesem Handbuch sorgfältig durch. GEFAHR • Sobald Solarmodule Licht ausgesetzt sind, erzeugen sie Strom und können zu elektrischem Schlag, sowie elektrischer oder Brandgefährdung führen. -
Seite 8: Batterien
2 Sicherheit PowerRouter • Solar Batterie • Benutzerhandbuch Batterien VORSICHT • Batterieladestationen müssen in einem gesonderten Batterieladebereich untergebracht sein. Ein Batterieladebereich muss den einschlägigen lokalen Bestimmungen entsprechen. Der Grund hierfür liegt in den Gefahren durch Wasserstoffgas und Batteriesäure. • Explosive Gase. Flammen und Funken vermeiden. Während des Ladevorgangs für ausreichende Belüftung sorgen. -
Seite 9: Allgemeine Beschreibung
PowerRouter • Solar Batterie • Benutzerhandbuch 3 Allgemeine Beschreibung Allgemeine Beschreibung ACHTUNG Das Gerät enthält keine vom Endbenutzer zu installierenden oder deinstallierenden Teile. Die Montage oder Demontage des Geräts muss von qualifiziertem Personal und anhand des Installationshandbuchs vorgenommen werden. Der PowerRouter – Bestimmunggemäße Verwendung Bei dem PowerRouter handelt es sich um einen DC zu AC Solarwechselrichter für den Einsatz im Innenbereich. -
Seite 10: Bedienung - Ändern Von Einstellungen
4 Bedienung – Ändern von Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch Bedienung – Ändern von Einstellungen Als Benutzer können Sie über das Display und die Tasten durch das Menü des PowerRouters navigieren, wie in diesem Handbuch beschrieben. Wir empfehlen, vor der Benutzung des Menüs stets Ihren qualifizierten Installateur zu Rate zu ziehen. -
Seite 11: Statuszeilen Ändern
PowerRouter • Solar Batterie • Benutzerhandbuch 4 Bedienung – Ändern von Einstellungen Statuszeilen ändern Die Statuszeilen sind die vordefinierten Zeilen, die auf dem Display des PowerRouters angezeigt werden. Wenn Sie die Anzeige anderer Zeilen bevorzugen, können dies pro Zeile anhand des nachstehenden Verfahrens eingestellt werden. -
Seite 12: Datum Ändern
4 Bedienung – Ändern von Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch Datum ändern Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Einstellungen aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Datum & Zeit aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten das Datum aus. -
Seite 13: Einstellung Der Hintergrundbeleuchtung Ändern
PowerRouter • Solar Batterie • Benutzerhandbuch 4 Bedienung – Ändern von Einstellungen Einstellung der Hintergrundbeleuchtung ändern Das Display schaltet sich nach 120 Sekunden aus. Wenn das Display immer anbleiben soll, können Sie dies mit dem nachstehenden Verfahren einstellen. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Einstellungen aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Anzeige aus. -
Seite 14: Bedienung - Überprüfen Von Einstellungen
5 Bedienung – Überprüfen von Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch Bedienung – Überprüfen von Einstellungen Status der Systemparameter überprüfen Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Status aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag System aus. Drücken Sie Yes, und navigieren Sie mit den Auf- und Ab-Tasten durch die Parameter. -
Seite 15: Status Der Netzparameter Überprüfen
PowerRouter • Solar Batterie • Benutzerhandbuch 5 Bedienung – Überprüfen von Einstellungen Status der Netzparameter überprüfen Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Status aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Netz aus. Drücken Sie Yes, und navigieren Sie mit den Auf- und Ab-Tasten durch die Parameter. -
Seite 16: Status Der Internetverbindung Überprüfen
5 Bedienung – Überprüfen von Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch • – Eine Erläuterung der Parameter finden Sie in der Tabelle in Abschnitt 5.1. • – Ein negativer Pbatt-Wert bedeutet, dass die Batterien gerade geladen werden. • – Ein positiver Pbatt-Wert bedeutet, dass die Batterien gerade entladen werden. Status der Internetverbindung überprüfen Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Status aus. -
Seite 17: Netzeinspeisungsverlauf Überprüfen
PowerRouter • Solar Batterie • Benutzerhandbuch 5 Bedienung – Überprüfen von Einstellungen Parameter Beschreibung E. Heute Die heute vom Netz bezogene Anzahl an kWh. Gestern Die gestern vom Netz bezogene Anzahl an kWh. E. Woche Die in der laufenden Woche vom Netz bezogene Anzahl an kWh. Letzte W Die letzte Woche vom Netz bezogene Anzahl an kWh. -
Seite 18: Solarertragsverlauf Überprüfen
5 Bedienung – Überprüfen von Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch Solarertragsverlauf überprüfen Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Vergangenheit aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Solar aus. Drücken Sie Yes, um die Anzeige des Solarverlaufs zu öffnen. -
Seite 19: Bedienung - Erweiterte Einstellungen
PowerRouter • Solar Batterie • Benutzerhandbuch 6 Bedienung – Erweiterte Einstellungen Bedienung – Erweiterte Einstellungen Wartungsparameter überprüfen Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Wartung aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Status aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag System aus. -
Seite 20: Sensorparameter Überprüfen
6 Bedienung – Erweiterte Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Batterie aus. Drücken Sie Yes, und navigieren Sie mit den Auf- und Ab-Tasten durch die Parameter. Drücken Sie zum Abschluss mehrere Male auf No, um zur Statusanzeige zurückzukehren. -
Seite 21: Systemversionsinformationen Überprüfen
PowerRouter • Solar Batterie • Benutzerhandbuch 6 Bedienung – Erweiterte Einstellungen Systemversionsinformationen überprüfen Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Wartung aus. Drücken Sie Yes, und wählen Sie mit den Auf- und Ab-Tasten den Eintrag Version aus. Drücken Sie Yes, und navigieren Sie mit den Auf- und Ab-Tasten durch die Parameter. -
Seite 22: Wintermodus Zeitweise Deaktivieren
6 Bedienung – Erweiterte Einstellungen PowerRouter • Solar Batterie • Benutzerhandbuch ACHTUNG Diese Funktion sollten Sie nur auf Anweisung des qualifizierten Installationspersonals verwenden, wenn Sie aufgefordert werden, die Einstellung für das Wartungsladen zu ändern. Durch eine falsche Anwendung dieser Funktion können Ihre Batterien mit der Zeit beschädigt werden! Wenn eine Wartungsladung begonnen hat, können Sie es auch wieder mit diesem Verfahren abbrechen. -
Seite 23: Fehlerbehebung
PowerRouter • Solar Batterie • Benutzerhandbuch 7 Fehlerbehebung Fehlerbehebung Fehlerbehebung Wenn Sie Schwierigkeiten bei dem Betrieb des PowerRouters feststellen, gehen Sie wie folgt vor: • Überprüfen Sie den LED-Status (Abschnitt 7.2). • Überprüfen Sie die Fehlermeldung auf dem Display. • Wenn das Problem weiter besteht, wenden Sie sich an Ihren Installateur bzw. - Seite 24 7 Fehlerbehebung PowerRouter • Solar Batterie • Benutzerhandbuch...
- Seite 26 www.PowerRouter.com info@PowerRouter.com...
