Saubere Rohre
Für die Sammelleitungen nur saubere Rohre verwen-
den, damit keine Verunreinigungen in die Pumpe ge-
langen können. Rohre daher nur mit Rohrschneider
ablängen und vor der Inbetriebnahme durchspülen
(siehe auch Seite 15).
Verbindung der Rohre
Zur Verbindung der Kupferrohre bei Solaranlagen soll-
ten beim Löten nur Hartlote verwendet werden.
Als Alternative zum Löten kann auch mit Klemmringver-
schraubungen oder Pressfittings gearbeitet werden, wenn
diese temperaturbeständig (> 120 °C) sind.
Wird als Wärmeträgermedium Solarfluid (Wasser-Glykol-
gemisch) verwendet, müssen diese Verbindungsteile auch
glykolbeständig sein.

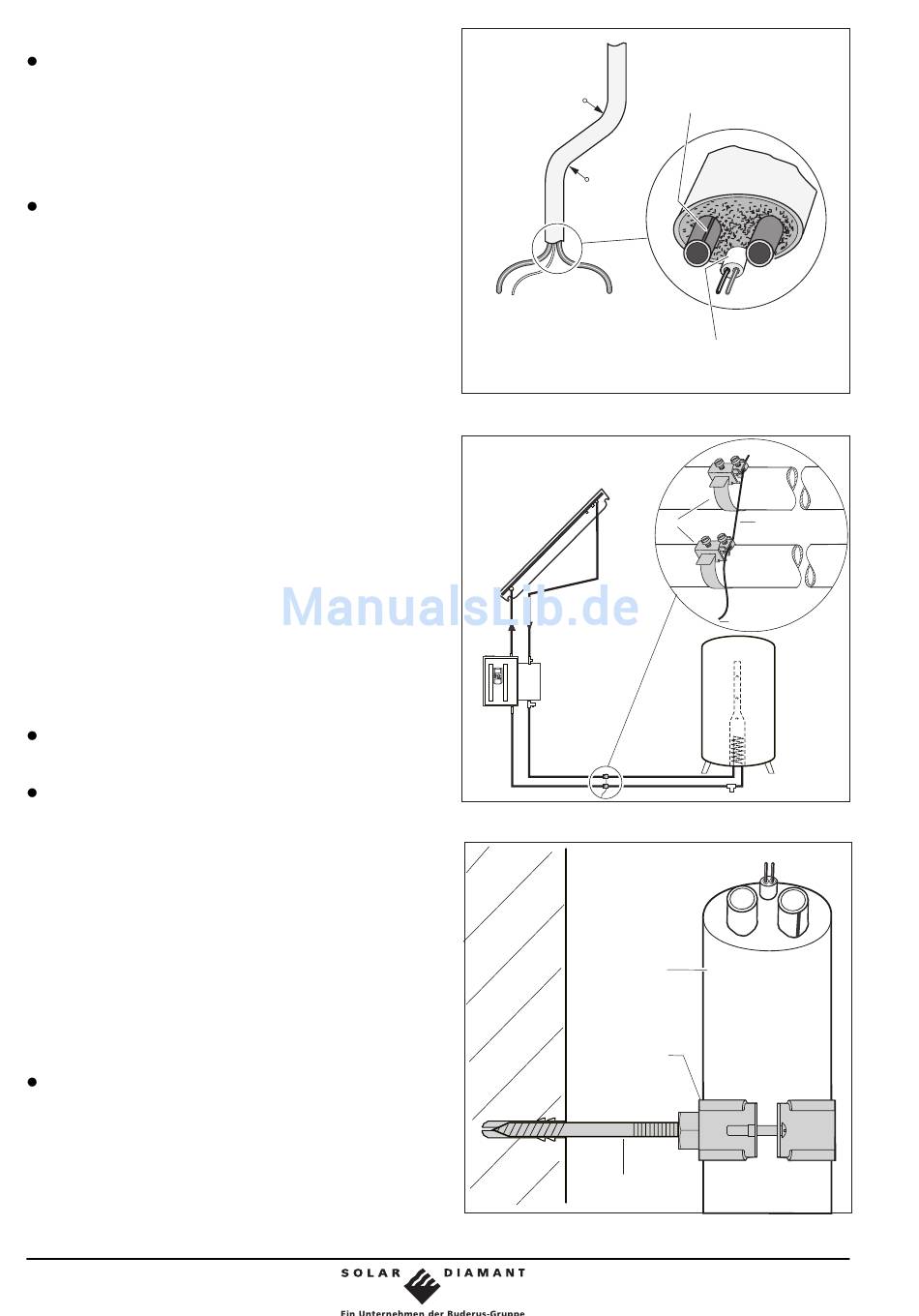

Verwendung von Twin-Tube Doppelrohr (Abb. 6)
Das Twin-Tube-Doppelrohr (2 x 15 mm Cu-Rohr) enthält
bereits eine integrierte Fühlerleitung sowie einen hoch-
temperaturbeständigen und UV-resistenten Schutzman-
tel. Das Doppelrohr kann über Buderus bezogen werden.
Achtung!
Achten Sie beim Verlegen des Twin-Tube Doppelroh-
res darauf, dass das Rohr nicht abgeknickt wird. Der
Biegeradius muss mindestens 100 mm betragen.
Erdung der Sammelleitung (Abb. 7)
Die Sammelleitungen zwischen Kollektorfeld und Spei-
cher müssen geerdet werden. Die Arbeiten sind von ei-
nem Elektrofachbetrieb durchzuführen.
Je eine passende Erdungsschelle am Vor- und Rück-
lauf (Pos. 1) anbringen.
Erdungsschellen mit Potentialausgleichskabel NYM
(mind. 6 mm
2
, Pos. 2) verbinden und an die Potential-
ausgleichsschiene anschließen (Pos. 3)
Befestigung der Rohrleitung (Abb. 8)
Achtung!
Die Befestigung der Rohrleitungen an Wänden und
Decken ist schalltechnisch zu entkoppeln.
Geräuschprobleme entstehen insbesondere dann,
wenn die Rohrschellen direkt auf dem Rohr und nicht
auf der Isolierung des Rohres befestigt werden.
Bei Deckendurchführungen ist besonders auf Schall-
dämmung zu achten.
Zur Reduzierung der Geräuschübertragung die Befe-
stigung der Leitungen an die Dämmung anbringen.
Hinweis!
Bei der Rohrleitungsverlegung sollten grundsätzlich
Bögen statt Winkel verwendet werden, weil Bögen ei-
nen strömungstechnisch geringeren Widerstand auf-
bauen.
8
r > 100
r > 100
Abb. 6 - Maße in mm
Komplett-
station
Abb. 7
Rohrleitungs-
dämmung
Rohrschelle
Stockschraube
Abb. 8
Kennzeichnung
Fühlerkabel
1
2
3
Speicher
