Ganz YC-25P Bedienungsanleitung
Verwandte Anleitungen für Ganz YC-25P
Inhaltszusammenfassung für Ganz YC-25P

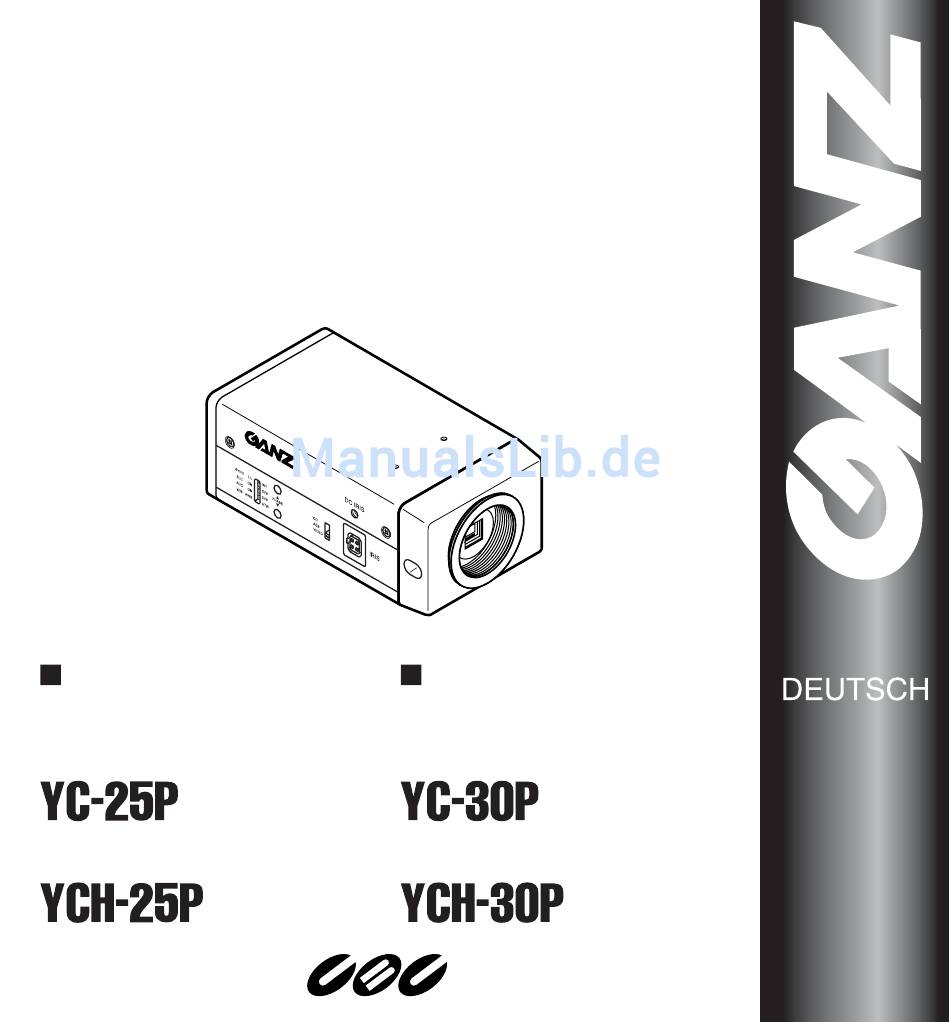

- Seite 1 CS Mount Farbkamera SERIE YC BEDIENUNGSANLEITUNG Pal-Version Pal-Version Für 12V DC / 24V AC Für 230V AC Standard-Farbkamera Standard-Farbkamera Hochauflösende Farbkamera Hochauflösende Farbkamera...
- Seite 2 Vielen Dank für den Kauf dieses Produkts. Lesen Sie bitte vor Bedienung des Geräts sorgfältig diese Bedienungsanleitung, um den ordnungsgemäßen Gebrauch zu gewährleisten. Bewahren Sie diese Bedienungsanleitung für den späteren Einsatz an einem sicheren Ort auf. Inhalt Produktbeschreibung GR-2 Sicherheitshinweise GR-2 Bauteile GR-5...
- Seite 3 WARNUNG: Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus, um Feuer oder Kurzschlüsse zu verhindern. Öffnen Sie das Gerät nicht, um elektrische Schläge zu verhindern. Lassen Sie derartige Wartungs- oder Reperaturarbeiten nur durch qualifiziertes Personal ausführen. Die Kameras YC-25 und YCH-25 dürfen nur mit einem 12V DC Netzteil oder einem 24V AC Netzteil betrieben werden.
-
Seite 4: Einsatz- Und Aufbewahrungsort
1. Netzteil (1) Die Kameras YC-30P und YCH-30P dürfen nur mit einem 230V AC Netzteil betrieben werden. Die Kameras YC-25P und YCH-25P dürfen nur mit einem 12V DC Netzteil oder einem 24V AC Netzteil der Klasse 2 betrieben werden. (2) Achten Sie darauf, daß Sie jedes Kabel an dem dafür vorgesehenen Anschluß anschließen. - Seite 5 Bauteile POWER INPUT AC 230V~ POWER POWER +12VDC VIDEO VIDEO CLASS 2 ONLY AC24V YCH-30P/YC-30P YCH-25P/YC-25P DC IRIS SYNC PHASE IRIS VIDEO Pin-Auswahl bei autoblenden-objektivanschluss. Pin Nr. DC blende VIDEO blende KONTROLLE - Vcc + KONTROLLE + Nicht benutzt DRIVE +...
-
Seite 6: Anschluss Der Netzkabel (Yc-30P, Ych-30P)
Installation Anschluss der Netzkabel (YC-25P, YCH-25P) An das 12V DC Netzteil Hinweis 12VDC Achten Sie auf die korrekte Polarität anschließen. Bitte beachten der Netzkabel, bevor Sie die Kabel an Sie die Abbildung links. e i n G l e i c h s p a n n u n g s - N e t z t e i l anschließen. -
Seite 7: Fokus-Justierung
Objektiv-Montage CCD-Abdeckung entfernen. Justierung der DC DC IRIS D a n n d a s C S M o u n t Blendenspannung Objektiv an die Kamera Die DC Blendenspannung ist werkseitig montieren. Bitte beachten voreingestellt. Falls erforderlich können Sie die Abbildung links. Sie die Blendenspannung anpassen, um Hinweis das erwünschte Bild zu erzielen, dies... -
Seite 8: Montage Der Halterung
Montage der Halterung Ziehen Sie die Schrauben fest, um die Halterung anzubringen. Beachten Sie die Abbildung oben. Technische Daten Modell-Nr. YC-25P YCH-25P YC-30P YCH-30P TV-System Abtast-System 2:1 Interface Bildsensor 1/3” IT. CCD Effektive Bildpunkte (H + V) 500 x 582...
