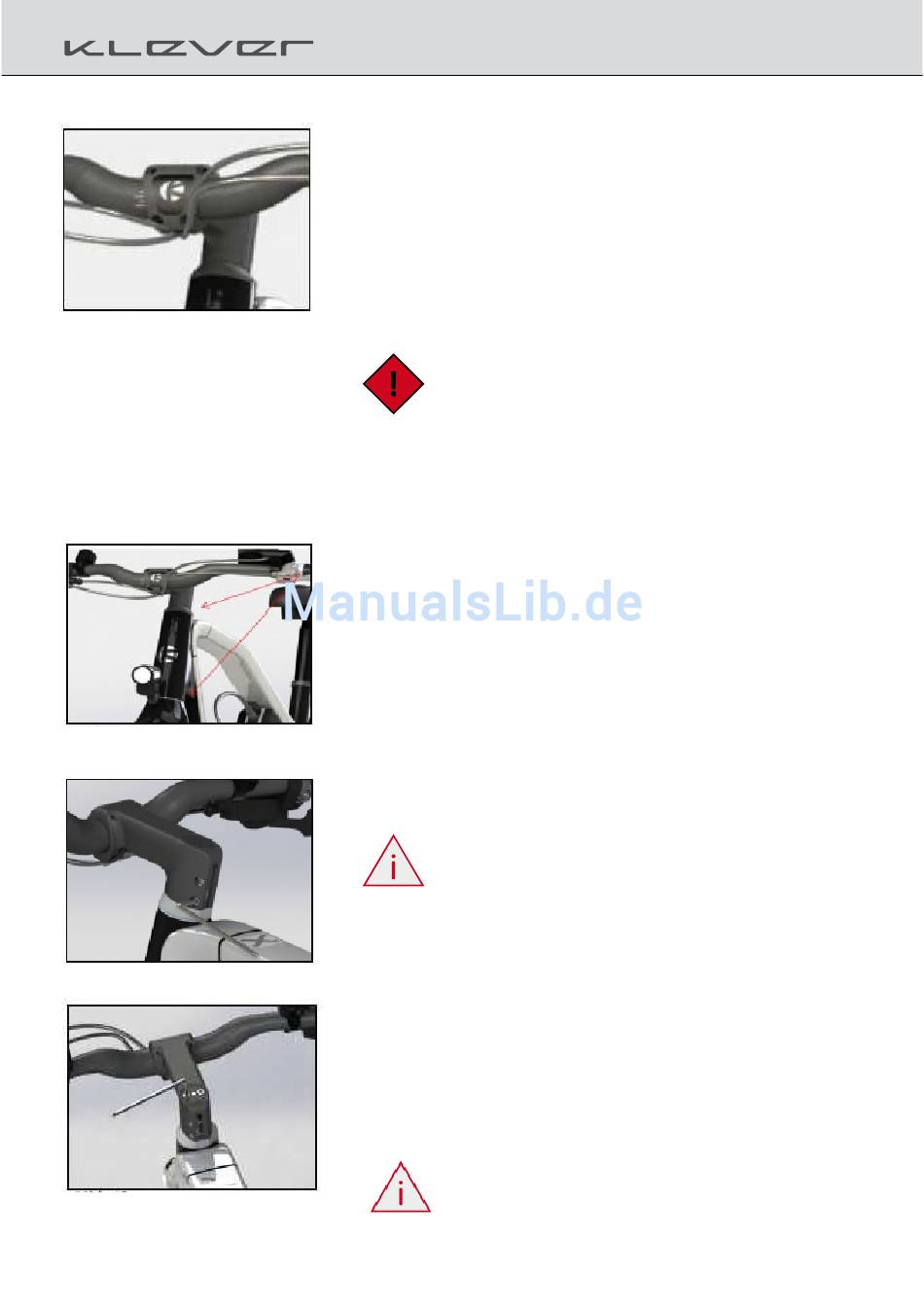

Zur Korrektur müssen Sie diese Teile drehen. Lösen Sie mit
einem Inbusschlüssel die Klemmschrauben von Display, Brems-
griffen und Schalthebel (Bild 36).
Drehen Sie diese anschlie- ßend in die gewünschte Position.
Ziehen Sie anschließend vorsichtig die Klemmschrauben
wieder an und achten Sie dabei auf die maximalen
Anzugsmomente der Schrauben.
Warnung! Kontrollieren Sie den festen Sitz des
Lenkers. Er darf sich auf keinen Fall mehr verdre-
hen können.
7.2 Steuerlager/Steuersatz
Um leicht und sicher lenken zu können, muss sich das Steuer-
lager (Bild 37) der Federgabel im Rahmen leicht und spielfrei
drehen lassen. Im Fahrbetrieb wird der Steuersatz durch die
dynamischen Beanspruchungen extrem belastet und muss
regelmäßig auf Spiel und Verschleiß hin kontrolliert werden.
Das Spiel können Sie kontrollieren, indem Sie die Vorderrad-
bremse ziehen und das Rad hin-und her bewegen. Spüren Sie
eine Bewegung zwischen Steuersatz und Rahmen, muss er
nachgestellt werden.
Achtung! Das Einstellen des Lagerspiels erfordert
Erfahrung. Lassen Sie die Einstellung am besten
durch einen Fachhändler durchführen.
Sollten Sie die Einstellung selber vornehmen, gehen Sie bitte
folgendermaßen vor:
1.
Lösen Sie mit einem Inbusschlüssel die Klemmschraube
des Vorbaus am Gabelschaft (Bild38)
2.
Heben Sie mit einem Magneten oder einem feinen
Schraubendreher die Abdeckplatte. Korrigieren Sie die
Einstellung durch leichtes Nachziehen der
darunterliegenden Schrauben mit einem Inbusschlüssel.
Achtung! Bitte Schraube nicht festziehen, Sie
dient lediglichder Spieleinstellung des
Steuersatzes. (Bild 39)
