Anschluss Netzkabel

An den Klemmen L1, L2, L3, N und PE der Grundplatine ist die mit Schmelzsicherung
abgesicherte Netzzuleitung anzuschliessen. Der Schmelzsicherungswert darf maximal 8A
betragen und soll so gewählt sein, dass der angeschlossene Antrieb im Blockierungsfall die
Sicherung auslöst. Der Netzstecker muss frei zugänglich und in der Nähe der Steuerung
angebracht sein.

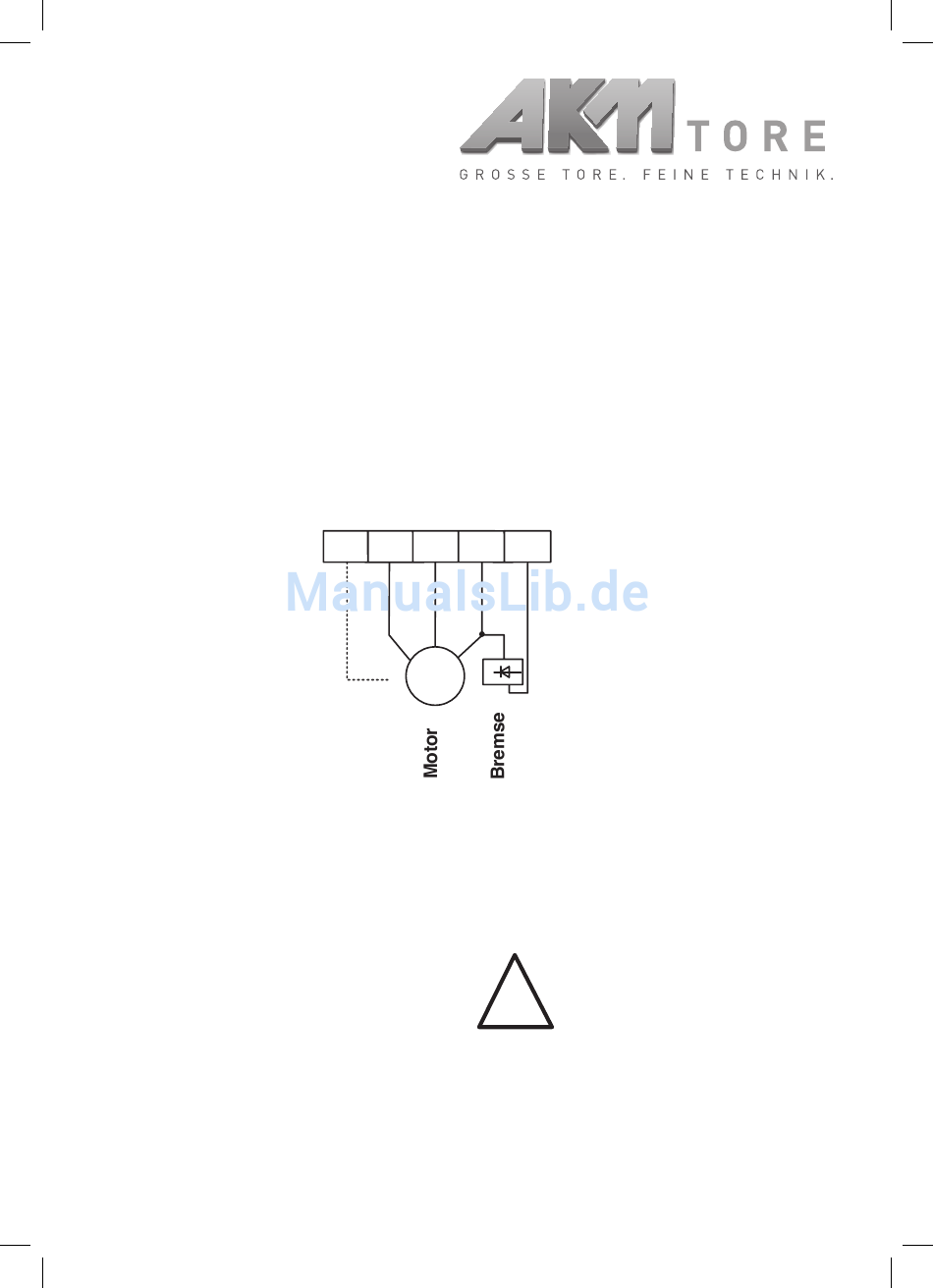

Anschluss 3 Phasen Antrieb
Der 3 Phasen Antrieb wird an den Klemmen U, V, W und PE angeschlossen. Für den Fall,
dass der Antrieb mit einem N-Leiter ausgestattet ist, wird dieser an der Klemme N ange-
schlossen.
Drehrichtungsänderung
Nach dem Anschluss des Antriebs muss mit den Tasten AUF und ZU die Drehrichtung
überprüft werden. Entspricht die Laufrichtung nicht der Pfeilrichtung der gedrückten Taste,
müssen die Klemmen an den Anschlüssen U und V getauscht werden.
Achtung: Endschalter beachten !!
PE U V W
M
3 ~
!
N
