- Seite 1 Montage - und Bedienungsanleitung Torsteuerung AK 150...
- Seite 2 Sehr geehrter Kunde ! Sie haben sich für ein technisch hochwertiges Produkt aus unserem Hause ent- schieden. Bei der Herstellung haben wir größtmögliche Sorgfalt walten lassen, um diese Steuerung in einwandfreiem Zustand zu versenden. Sollten Sie trotz- dem Anlaß zur Beanstandung haben, so senden Sie bitte das Gerät zu Ihrem Händler.

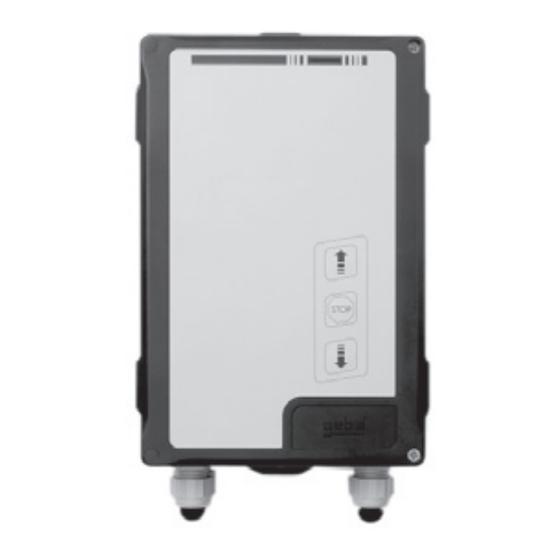

- Seite 3 Montage - und Bedienungsanleitung Torsteuerung AK 150 Die AK 150 ist eine Torsteuerung für Roll-, Sektional-,Falt- und Schiebetore mit 3 Phasen Motoren. Alle üblichen Sicherungselemente sind anschließbar. Durch die im Deckel des Gehäuses eingebaute Folientastatur erübrigt sich die Montage eines Dreifachdrucktasters im Innenbereich.
-
Seite 4: Gerätebeschreibung
Gerätebeschreibung Bestimmungsgemäße Verwendung Die Torsteuerung AK 150 ist geeignet zur Steuerung von Industrietoren, wie z.B. Sektional-, Roll-, Falt-, Rollgitter- und Schiebetoren. Sicherheitshinweise Der Anlagenersteller ist für die Gesamtanlage verantwortlich. Er muß für die Einhaltung der einschlägigen Normen und Richtlinien (z.B. DIN EN 12453, DIN EN 13241-1) sorgen, und für die Gesamtanlage eine technische... -
Seite 5: Anschluss Netzkabel
Anschluss Netzkabel An den Klemmen L1, L2, L3, N und PE der Grundplatine ist die mit Schmelzsicherung abgesicherte Netzzuleitung anzuschliessen. Der Schmelzsicherungswert darf maximal 8A betragen und soll so gewählt sein, dass der angeschlossene Antrieb im Blockierungsfall die Sicherung auslöst. Der Netzstecker muss frei zugänglich und in der Nähe der Steuerung angebracht sein. - Seite 6 Klemmenblock angeschlossen. Hierzu zählen NOT-AUS bzw. Fangvorrichtung, Einzugssicherung, Schlupftürabsicherung und die Sicherheitsendschalter AUF und ZU. Anschluss NOT-AUS Anschluss der Endschalter Bei der AK 150 werden die beiden Endschalter AUF und ZU als potentialfreie Kontakte an den jeweiligen Klemmen angeschlossen. Anschluss Endschalter AUF 1 Anschluss Endschalter ZU...
- Seite 7 Anschluss der Externen Befehlsgeber AUF, STOP, ZU Für die Bedienung von Aussen kann an der AK 150 ein dreifach Taster ( z.B. KDT-3 ) angeschlossen werden. Die Leitungen der externen Befehlsgeräte müssen erdschlusssicher (doppelte Isolierung) verlegt werden. Die beiden Taster für AUF und ZU sind hierbei als Schließer auszuführen.
-
Seite 8: Sicherheitshinweise
Stellung der Jumper nicht gesteckt: Totmann AUF - Richtung gesteckt: Selbsthaltung AUF - Richtung nicht gesteckt: Totmann ZU - Richtung gesteckt: Selbsthaltung ZU - Richtung LED Bereitschaft LED Aus Sicherung defekt keine Spannung Sicherheitskette unterbrochen Stopp betätigt LED An Bereitschaft Sicherheitshinweise: Bei allen Verdrahtungsarbeiten ist die Anlage spannungsfrei zu schalten. - Seite 9 Anschlussplan - AK 150 LED (grün) TR 1 30-31: Öffner Endschalter AUF 32-33: Öffner Endschalter ZU 36-37: Schließer Extern-Taster AUF Gefahrenbereich 38-39: Schließer Extern-Taster ZU einsehbar 44-45: Öffner Extern-Taster STOP 42-43: Öffner Extern-Taster STOP Anschluss Deckeltaster (Flachbandkabel) L1 L2 L3 N PE U V W N PE...
- Seite 10 Notizen: ➢ ➢ ➢ ➢...
- Seite 12 AKM-Tore GmbH Friedrich-Pfeiffer-Str. 2 56459 Langenhahn Tel. +49 (0) 2663 7909-0 Fax +49 (0) 2663 7909-30 Mail info@akm-tore.de www.akm-tore.de...
