Basic Line – B 80 SC – Einzelraum-Systeme
Betriebsanleitung 05|2012

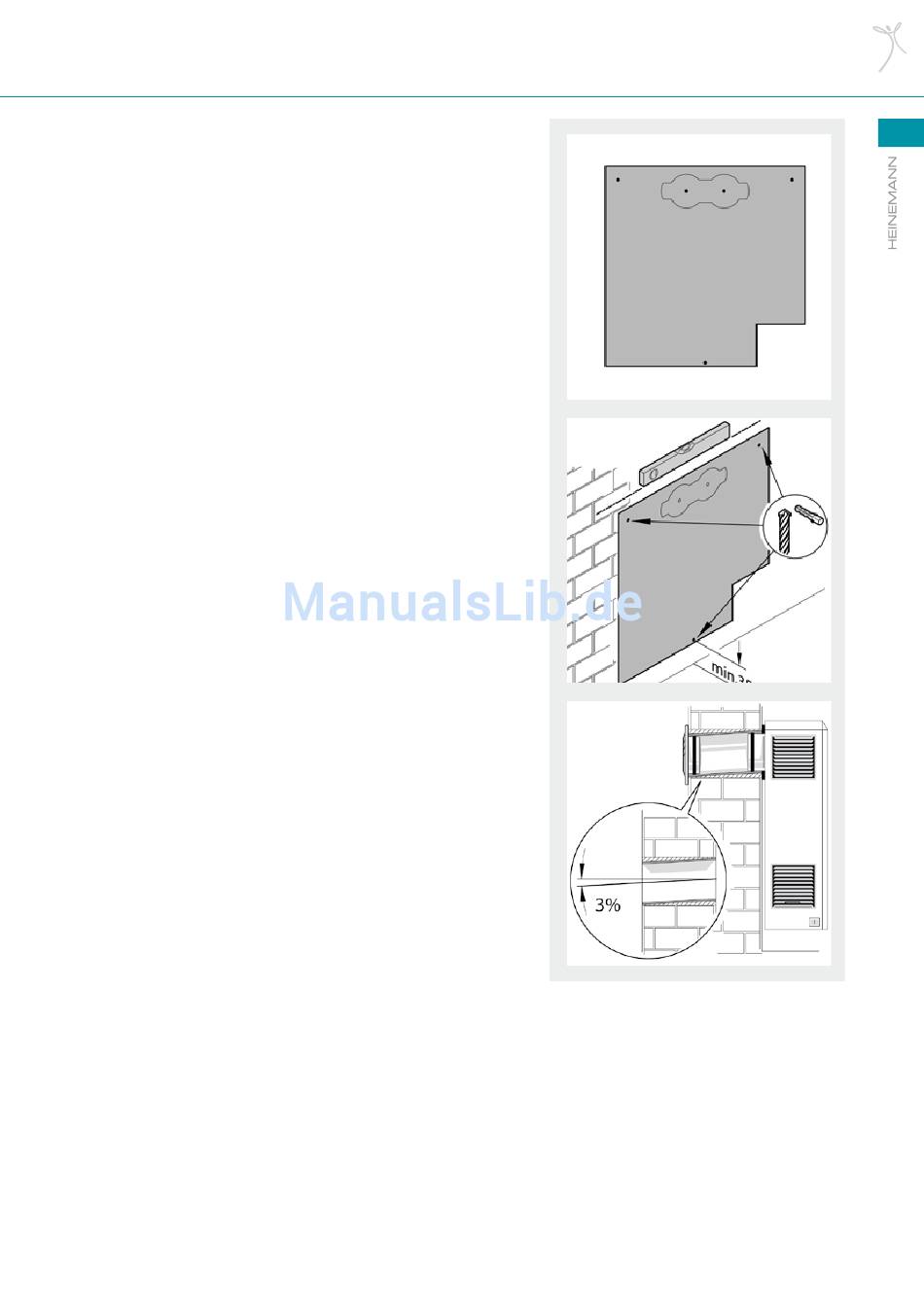

Das B 80 SC am Aufstellungsort ausrichten und
11
die Markierungen für die Mauerdurchführungen
sowie die Aufhängungslöcher gemäß der neben-
stehenden Maßzeichnung anbringen. Bitte beach-
ten Sie hierbei den empfohlenen Bodenabstand
von 10 cm. Ein Bodenabstand von mindestens 5
cm muss eingehalten werden! Die Montagescha-
blone hilft beim Ausrichten der Bohrungen und
bei der Anbringung der Aufhängungslöcher.
Die Wanddurchbrüche jetzt entweder durch
Stemmen nach den angezeichneten Konturen
(oder innerhalb der befestigten Schablone) oder
mit einer Kernbohrmaschine (Durchmesser >
100mm, Bohrmittelpunkt lt. Schablone) erstellen.
Die Wanddurchführungen müssen mit einem
leichten Gefälle nach Außen (3%, siehe Ab-
bildung) gemäß den angezeichneten Maßen
erfolgen. Sie sind entsprechend groß zu planen
und auszuführen, damit die beiden Rohre mit
einer diffusionsdichten Dämmung gegen Konden-
satbildung isoliert werden können.Die Länge der
Mauerdurchführungsrohre ist gleich dem Maß
der fertigen Wand mit Innen- und Außenputz. Die
Mauerdurchführungen vor der Montage passend
ablängen.
