Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt
werden.
Lesen Sie diese Gebrauchsanweisung VOR Verwendung des Produktes und
bewahren Sie sie für den weiteren Gebrauch auf.

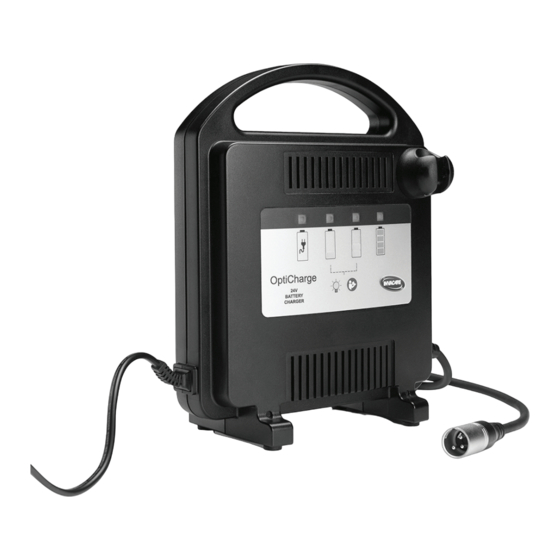

Invacare® OptiCharge
24 V 8 A/10 A
de Ladegerät für Bleibatterien
Gebrauchsanweisung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Invacare OptiCharge

Inhaltszusammenfassung für Invacare OptiCharge

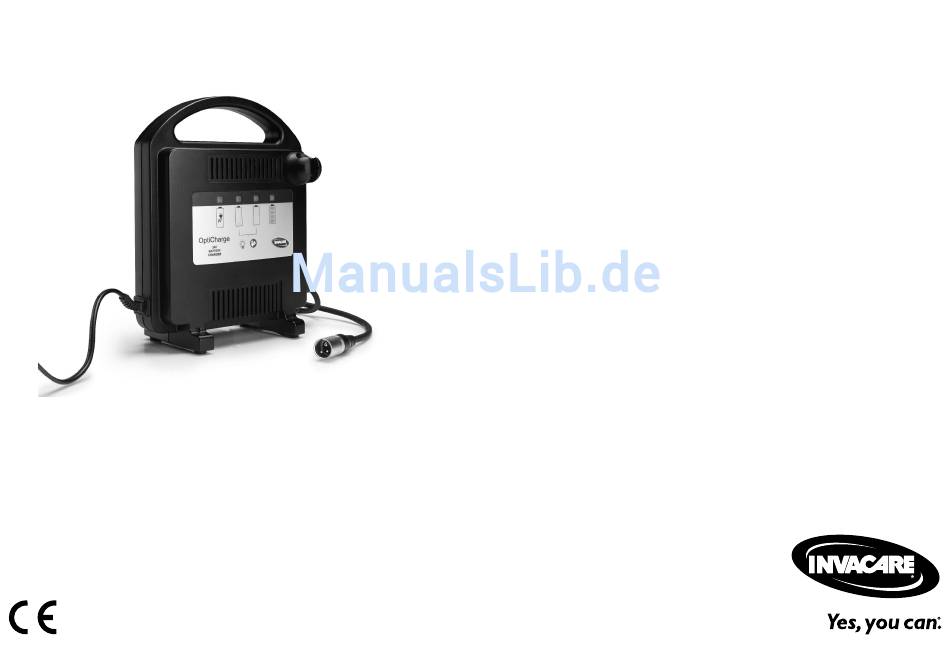

  • Seite 1 Invacare® OptiCharge 24 V 8 A/10 A de Ladegerät für Bleibatterien Gebrauchsanweisung Diese Gebrauchsanweisung MUSS dem Benutzer des Produkts ausgehändigt werden. Lesen Sie diese Gebrauchsanweisung VOR Verwendung des Produktes und bewahren Sie sie für den weiteren Gebrauch auf.
  • Seite 2 Alle Rechte vorbehalten. Die Weiterveröffentlichung, Vervielfältigung oder Änderung im Ganzen oder in Teilen ohne vorherige schriftliche Genehmigung von Invacare ist untersagt. Marken sind durch ™ und ® gekennzeichnet. Alle Markenzeichen sind Eigentum der oder zugelassen auf die Invacare Corporation bzw. deren Tochtergesellschaften, sofern nicht anders angegeben.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Allgemein ........4 1.1 Informationen zur Gebrauchsanweisung .

  • Seite 4: Allgemein

    Bedarf anpassen. Wenn Sie den Text und die Grafiken nicht Dieses Produkt entspricht der ausreichend vergrößern können, wenden Sie sich an die Niederspannungsrichtlinie 2014/35/EU. Invacare-Vertretung in Ihrem Land. Die entsprechenden Der Markteinführungszeitpunkt für dieses Adressen finden Sie am Ende dieses Dokuments. Bei Produkt ist in der CE-Konformitätserklärung Bedarf stellen wir Ihnen die Gebrauchsanweisung als festgelegt.

  • Seite 5: Garantie

    Allgemein 1.3 Garantie Weitere Informationen erhalten Sie bei der Niederlassung von Invacare in Ihrem Land (Anschriften finden Sie auf der Wir gewähren für das Produkt eine Herstellergarantie Rückseite dieser Gebrauchsanweisung). gemäß unseren Allgemeinen Geschäftsbedingungen für das entsprechende Land. Gewährleistungsansprüche können 1.5 Verwendungszweck...
  • Seite 6 Invacare® OptiCharge Pos. Bezeichnung Stck. Batterieladegerät 8 A mit Eurostecker (CEE 7/16) Varianten: Batterieladegerät 10 A mit Eurostecker (CEE 7/16) Batterieladegerät 8 A mit Stecker für GB (BS 1363) Batterieladegerät 10 A mit Stecker für GB (BS 1363) Halter für XLR-Anschlusskabel Schraube für Halter XLR-Anschlusskabel...

  • Seite 7: Sicherheit

    Gebrauchs Sie diese Anweisungen vollständig gelesen und des Geräts und der daraus resultierenden verstanden haben. Invacare-Produkthandbücher Gefahren unterrichtet worden sind. erhalten Sie im Internet oder bei Ihrem Anbieter – Kinder dürfen nicht mit dem Gerät spielen.

  • Seite 8: Schilder Und Symbole Auf Dem Produkt

    Invacare® OptiCharge WARNUNG! WICHTIG! – Es dürfen nur wiederaufladbare Gel- und Die in dieser Gebrauchsanweisung enthaltenen AGM-Batterien geladen werden. Andere Arten Informationen können jederzeit ohne vorherige von Batterien können unter Druck bersten oder Ankündigung geändert werden. mit der Zeit Schaden nehmen. Es dürfen keine –...
  • Seite 9 Sicherheit Verwendung nur in Innenbereichen/Schutzart Schutzklasse II WEEE-konform Gebrauchsanweisung beachten Gebrauchsanweisung lesen Warnschild Das Warnschild befindet sich unten am Produkt. WARNUNG: Das Gehäuse bitte nicht öffnen Modellnummer Seriengerätenummer Eingangsspannung Ausgangsspannung Zulässige Arten von Batterien Hersteller Warnsymbol Konformitätszeichen (EAC) Konformitätszeichen (CE) 1640326-B...

  • Seite 10: Inbetriebnahme

    Invacare® OptiCharge Tischmontage 3 Inbetriebnahme • Körner 3.1 Montage des Batterieladegeräts • (Kabelloser) Schraubendreher, 5-mm-Bohrer, 5-mm-Kreuzschlitzschraubeneinsatz Das Batterieladegerät kann auf einer horizontalen Oberfläche • Bohrvorlage (siehe Ende des Dokuments) auf die Gummifüße gestellt oder auf dem Boden bzw. an der Wand befestigt werden.
  • Seite 11 Inbetriebnahme 1. Legen Sie die Bohrvorlage H auf den Tisch und halten 1. Markieren Sie die beiden Bohrlöcher mit einem Körner Sie sie fest. an der Wand, wo das Ladegerät befestigt werden soll. 2. Markieren Sie die beiden Bohrlöcher gemäß Vorlage mit Der Abstand zwischen den beiden Löchern muss einem Körner.

  • Seite 12: Verwenden

    Invacare® OptiCharge 4 Verwenden WARNUNG! – Das Ladegerät nicht betreiben, wenn es einen starken Schlag erlitten hat oder auf andere 4.1 Sicherheitsinformationen Weise beschädigt wurde. Wenden Sie sich umgehend an einen Anbieter. WARNUNG! – Keine einzelnen 12-Volt-Batterien aufladen. – Leistungsschalter oder Sicherungsschutz an der Wechselstromsteckdose, an die das Ladegerät...

  • Seite 13: Verwendung Des Batterieladegeräts

    Verwenden 1. Verbinden Sie das Ladekabel B mit der zu ladenden WARNUNG! Batterie des Rollstuhls oder Scooters. Durch den normalen Betrieb von 2. Stecken Sie den Netzstecker A in eine geeignete Batterieladegeräten können explosive Gase Steckdose. von den Batterien ausgehen. Ergebnis: Die Batterieladezustandsanzeige-LEDs D/E/F –...
  • Seite 14 Invacare® OptiCharge WICHTIG! – Bei Batterien, die wiederholt nur teilgeladen bzw. teilentladen werden, verringert sich die Batterielebensdauer erheblich. – Der Batterieladezustand darf nur von den Anzeigen des Batterieladegeräts und nicht von der Batterieanzeige der Rollstuhlsteuerung abgelesen werden. Die LED-Anzeige „Batterie voll geladen“ F leuchtet zusätzlich grün (alle LEDs leuchten), wenn die Batterie voll geladen ist.

  • Seite 15: Technische Daten

    Technische Daten 5 Technische Daten Zulässiger -Kapazität) Batteriekapazitätsbereich 30 Ah–100 Ah bei 10 A 5.1 Allgemeine Daten -Kapazität) 26 Ah–85 Ah Dielektrische Stoßspannung 3750 V AC, 50 Hz Elektrische Daten Zulässige Batterietypen Ausgangsstrom Bleisäure (Gel/AGM) (24 V) 8 A/10 A ± 8 % Kühlung Konvektionskühlung/lüfterloser Ausgangsspannung...

  • Seite 16: Umweltparameter

    Invacare® OptiCharge 5.2 Umweltparameter Betriebsbedingungen Umgebungstemperatur -5 °C – +40 °C Relative Luftfeuchtigkeit 10 % – 90 %, nicht kondensierend Transport- und Lagerungsbedingungen -40 °C – +65 °C Umgebungstemperatur 1640326-B...
  • Seite 17 Notizen...
  • Seite 18 Notizen...
  • Seite 20 Invacare Verkaufsadressen Belgium & Luxemburg: Deutschland: Schweiz / Suisse / Svizzera: Österreich: Invacare nv Invacare GmbH, Invacare AG Invacare Austria GmbH Autobaan 22 Alemannenstraße 10 Benkenstrasse 260 Herzog Odilostrasse 101 B-8210 Loppem D-88316 Isny CH-4108 Witterswil A-5310 Mondsee Tel: (32) (0)50 83 10 10...
